Фанкойл ВЕНДО-КС

Технические характеристики

Конструкция

Основа агрегата — водяной теплообменник с высокой эффективностью теплосъёма, вентиляторный блок и фильтр в общем корпусе. Такая компоновка позволяет держать заданную производительность при умеренной частоте вращения вентилятора и низком уровне шума.

Фильтр выполнен съёмным и меняется без разборки агрегата, что упрощает регулярное обслуживание. Линейка ВЕНДО предлагает большое количество конфигураций, широкие возможности систем управления и набор аксессуаров под конкретный объект.

Принцип работы

Теплоноситель от чиллера или котла проходит по трубкам теплообменника, вентилятор прогоняет через оребрение воздух помещения. Изменяя расход воды регулирующим клапаном и скорость вентилятора, система удерживает заданную температуру. Совместно с чиллерами ВЕЗА и кондиционерами ВЕРОСА получается комплексное решение по ОВиК.

Исполнения и обозначения

Как подобрать

• По расчётной холодо- и теплопроизводительности помещения
• По расходу воздуха и допустимому шуму в обслуживаемой зоне
• По параметрам теплоносителя и гидравлике контура
• По компоновке и способу присоединения воздуховодов
• По схеме автоматики и типу регулирующего клапана

Монтаж и обслуживание

• Крепление выполняют по уровню с учётом доступа к фильтру
• Дренаж прокладывают с постоянным уклоном к точке сброса
• Обвязка теплообменника — с запорной арматурой и воздухоотводчиком
• Перед пуском удаляют воздух из водяного контура
• Фильтр очищают или меняют по регламенту, оребрение продувают

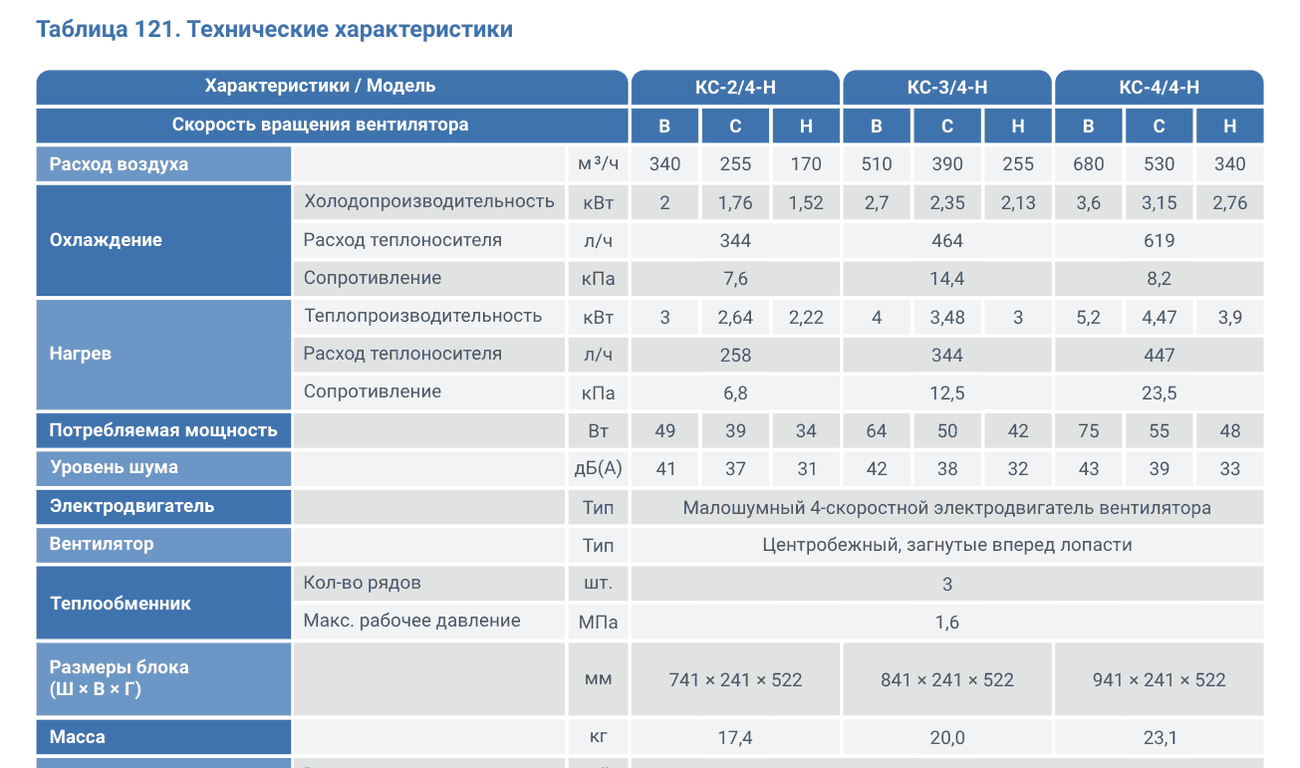

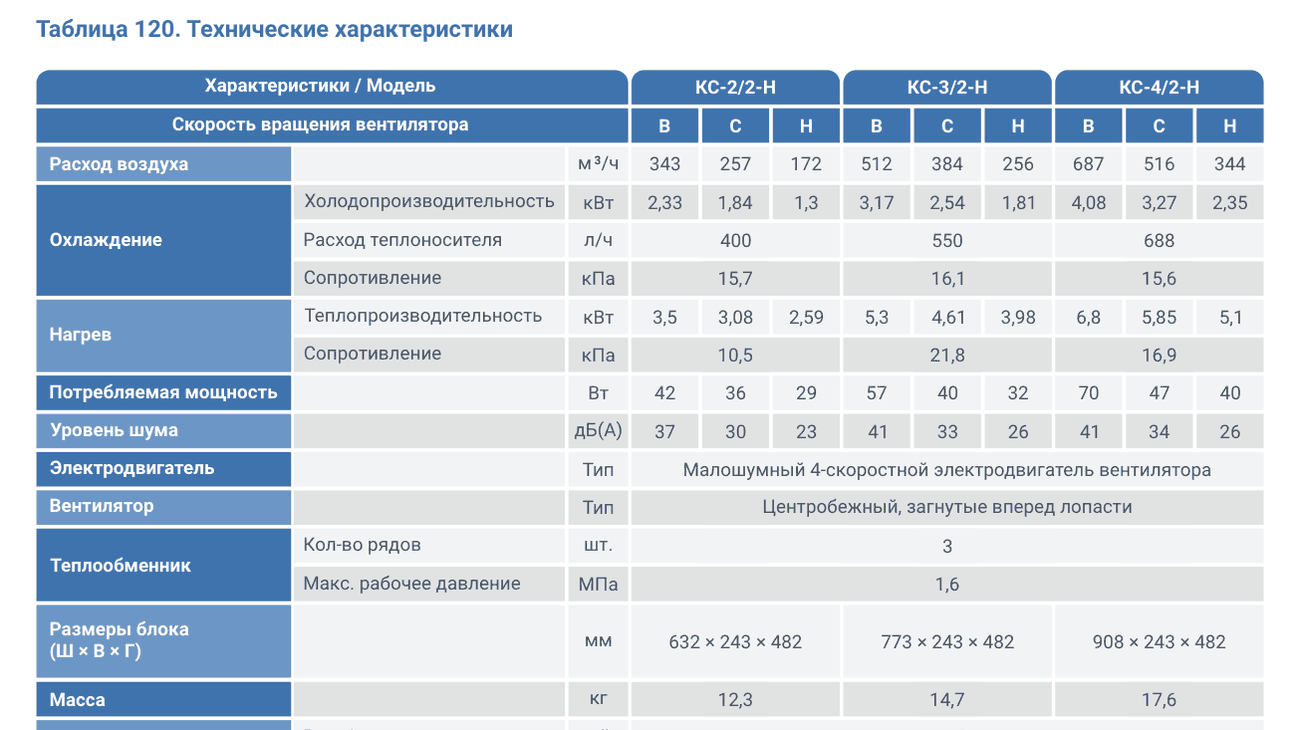

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
