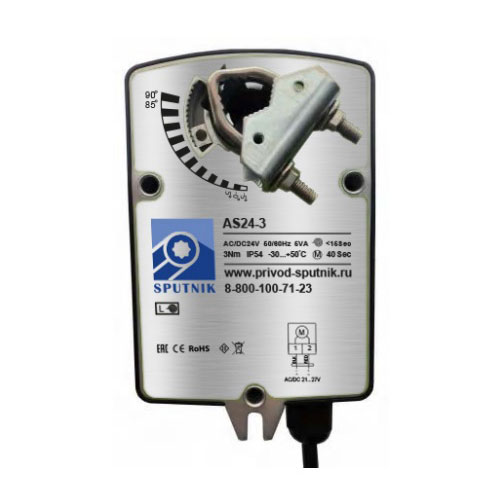

Электроприводы SPUTNIK AS24-3 для воздушных клапанов

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Спецпредложение

Для получения скидки, заполните контактную форму

Электроприводы SPUTNIK AS24-3

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Характеристики

  • Электропривод с возвратной пружиной.
  • Напряжение питания 24 В
  • Двухпозиционное управление
  • Управление воздушными клапанами площадью до 0,6 м²
  • Крутящий момент 3 Нм
  • Возможно взрывозащищенное исполнение.

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 7…12 мм или квадрат 6…9 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений для AS24-3
Два регулируемых вспомогательных переключателя поставляются по запросу. Промежуточное положение определяется по механическому указателю.

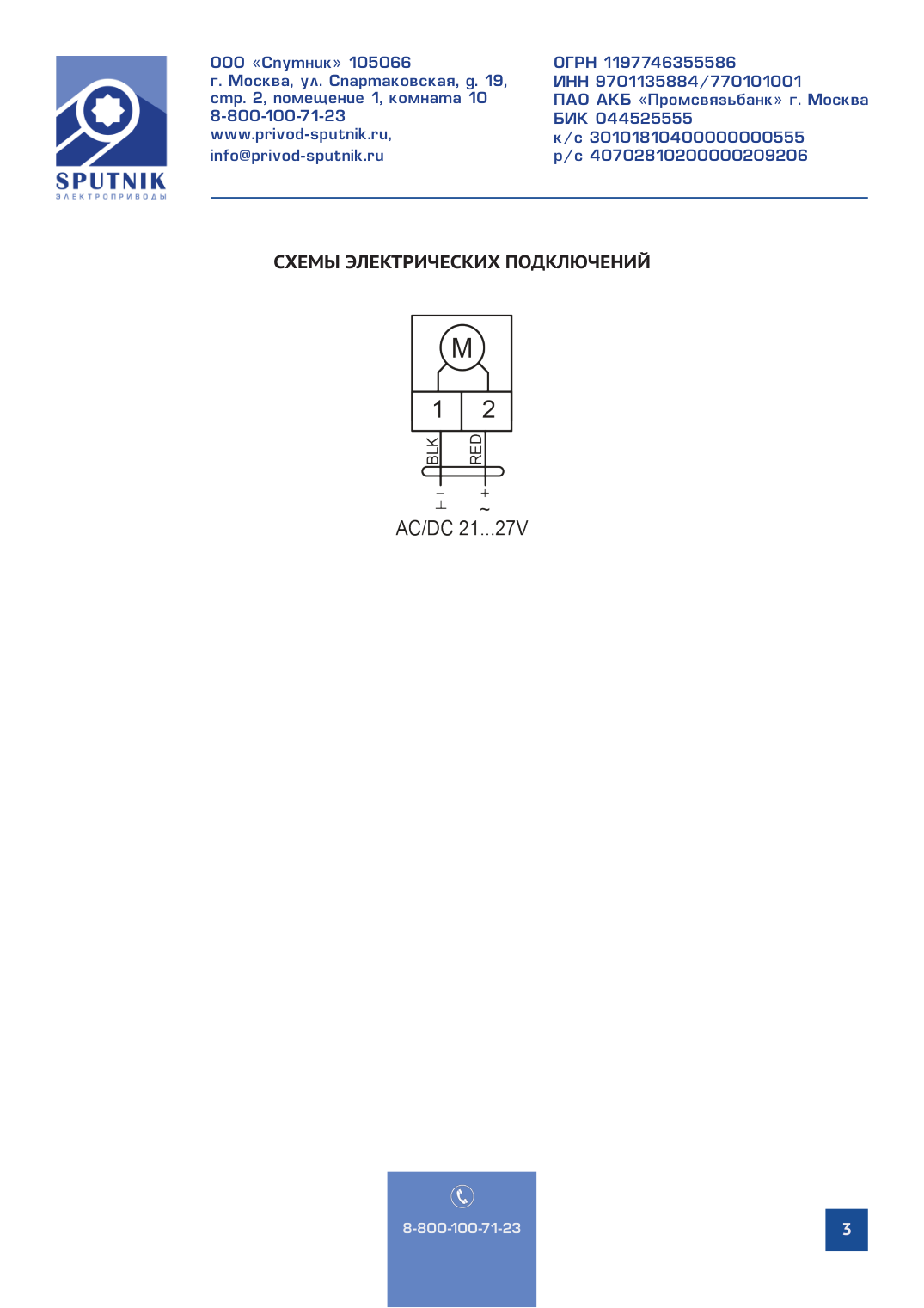

Схема

Крутящий момент

Наличие возвратной пружины

,

Напряжение

,

Вспомогательный переключатель

,

Предназначение

,

Термодатчик

,

Тип регулирования

,
