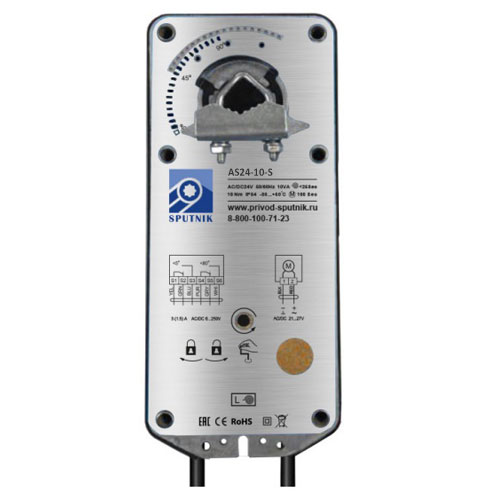

Электроприводы SPUTNIK AS24-10-S

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Спецпредложение

Для получения скидки, заполните контактную форму

Электроприводы SPUTNIK AS24-10-S

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

Характеристики

  • Электропривод с возвратной пружиной.
  • Напряжение питания 24 В
  • Управление воздушными клапанами площадью до 2 м²
  • Крутящий момент 10 Нм
  • Возможно взрывозащищенное исполнение.
  • Вспомогательные переключатели.

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 8…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений для AS24-10-S
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.

Схема

Крутящий момент

Наличие возвратной пружины

,

Напряжение

,

Вспомогательный переключатель

,

Предназначение

,

Термодатчик

,

Тип регулирования

,
