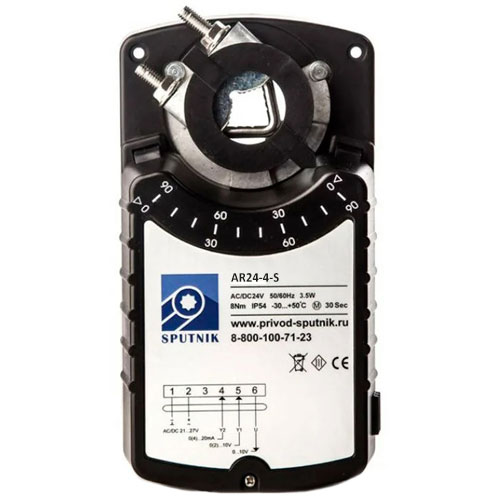

Электроприводы SPUTNIK AR24-4-S
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
Характеристики
- Управление 2-х позиционное или 3-х позиционное.
- Без возвратной пружины
- Дополнительные концевые микропереключатели.
- Напряжение питания 24 В
- Управление воздушными клапанами площадью до 0,8 м²
- Крутящий момент 4 Нм.
Принцип действия
При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 6…16 мм и закрепляется с помощью специального хомута, к корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Сигнализация положений для AR24-4-S
Электропривод содержит один встроенный микропереключатель для контроля крайних положений. Контролируемый угол положения 5° или 85° выбирается поворотом переключателя на верхней крышке привода. Промежуточное положение определяется по механическому указателю.
Схема
