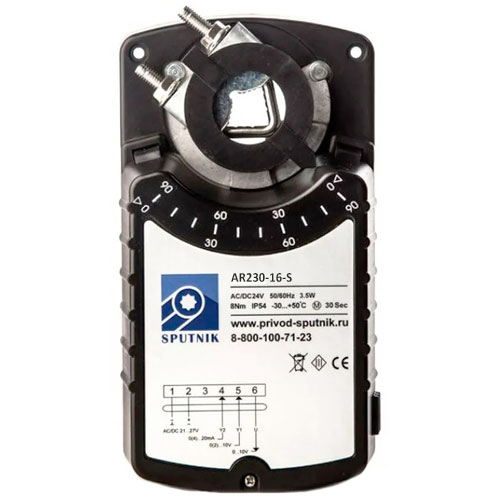

Электроприводы SPUTNIK AR230-16-S
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
Характеристики
- Управление 2-х позиционное или 3-х позиционное.
- Дополнительные концевые микропереключатели.
- Напряжение питания 230 В
- Управление воздушными клапанами площадью до 3 м²
- Крутящий момент 16 Нм
- Возможно взрывозащищенное исполнение.
Принцип действия
При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 6…14 мм и закрепляется с помощью специального винта, к корпусу клапана электропривод крепится при помощи универсальной крепежной пластины.
Сигнализация положений для AR230-16-S
Электропривод содержит два встроенных переключателя, которые могут устанавливаться на различный угол сигнализации. Промежуточное положение определяется по механическому указателю.

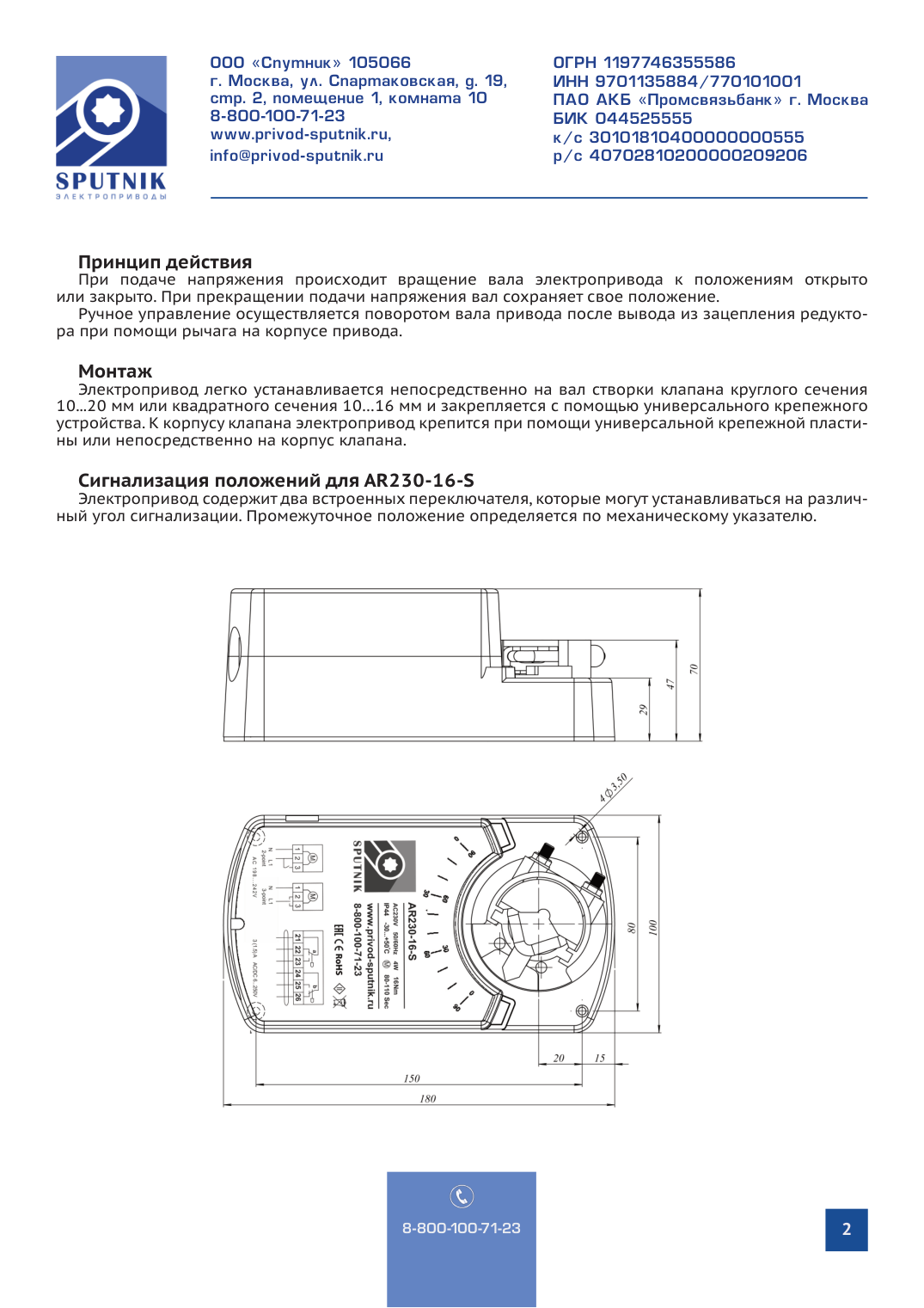

Схема
