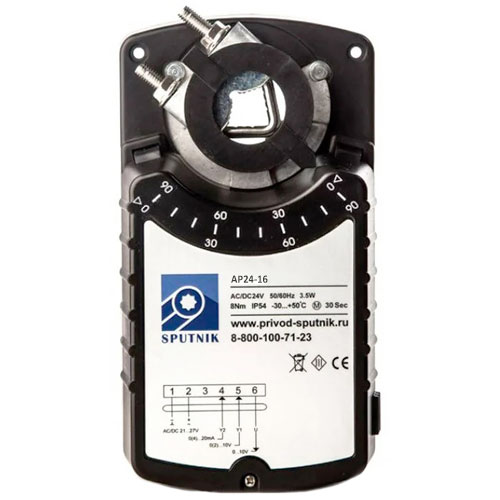

Электроприводы SPUTNIK AP24-16
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
Характеристики
- Управление аналоговое (пропорциональное).
- Без возвратной пружины
- Напряжение питания 24 В, управление 0(2)…10В, 0(4)…20мА
- Управление воздушными клапанами площадью до 1,5 м²
- Крутящий момент 16 Нм
- Возможно взрывозащищенное исполнение.
Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» – по часовой стрелке; «OFF» – против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» – 0…10В или 0…20мА; «OFF» – 2…10В или 4…20мА.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 6…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Сигнализация положений для AP24-16
Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того промежуточное положение определяется по механическому указателю.
Схема
