Описание

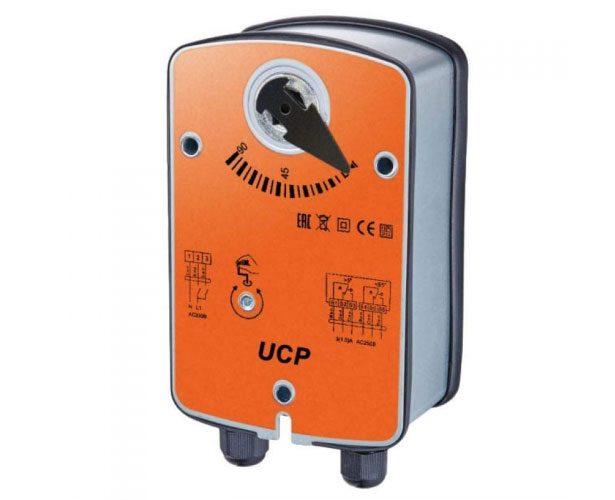

Электропривод противопожарный с возвратной пружиной UCP UB-24-03 предназначен для управления клапанами в системах кондиционирования и вентиляции. Корпус прибора и ступица привода изготовлены из оцинкованной стали.
Преимущества
- Ступица привода из стали;
- Корпус привода выполнен из оцинкованной стали;
- Ручное управление;
- Специальное крепление кабеля на корпусе;
- Мотор RK-370CA собирается по лицензии совместно с японской компанией MABUCHI MOTOR – известным японским производителем;
- Стальная пружина;
- Высокое качество компонентов редуктора;
- Стальные полевые втулки.
Технические характеристики
| Модель привода | UB-24-03 |
| Момент вращения пружины | 3 Нм |
| Время срабатывания | 25 … 35 сек/< 12 сек |
| Размер заслонки | до 0,6 м² |
| Напряжение питания | AC/DC 24 V |
| Частота тока | 50 … 60 Гц |
| Мощность: при движении в коническом положении расчетная |
7,0 Вт 2,5 Вт 10,0 ВА |
| Нагрузка вспом. переключателей | 3 (1,5) А/ АС 250 V |
| Клас защиты | III (низковольтные напряжения) |
| Управление | 2-х позиционное (открыть / закрыть) |
| Угол вращения | 90° (95° механически) |
| Ограничение угла поворота | 5°… 85° с шагом 5° |
| Ресурс работы | 60 ООО циклов |
| Уровень шума пружины | < 45 дБ(А) |
| Индикация положения | механический указатель |
| Степень защиты | IP54 |
| Рабочая температура | -20° … +50° С |
| Температура хранения | -30° … +60° С |
| Относительная влажность | 5% … 95% rH без конденсации |
| Обслуживание | не требуется |
| Вес | 1,8 кг |
Габаритные и присоединительные размеры
