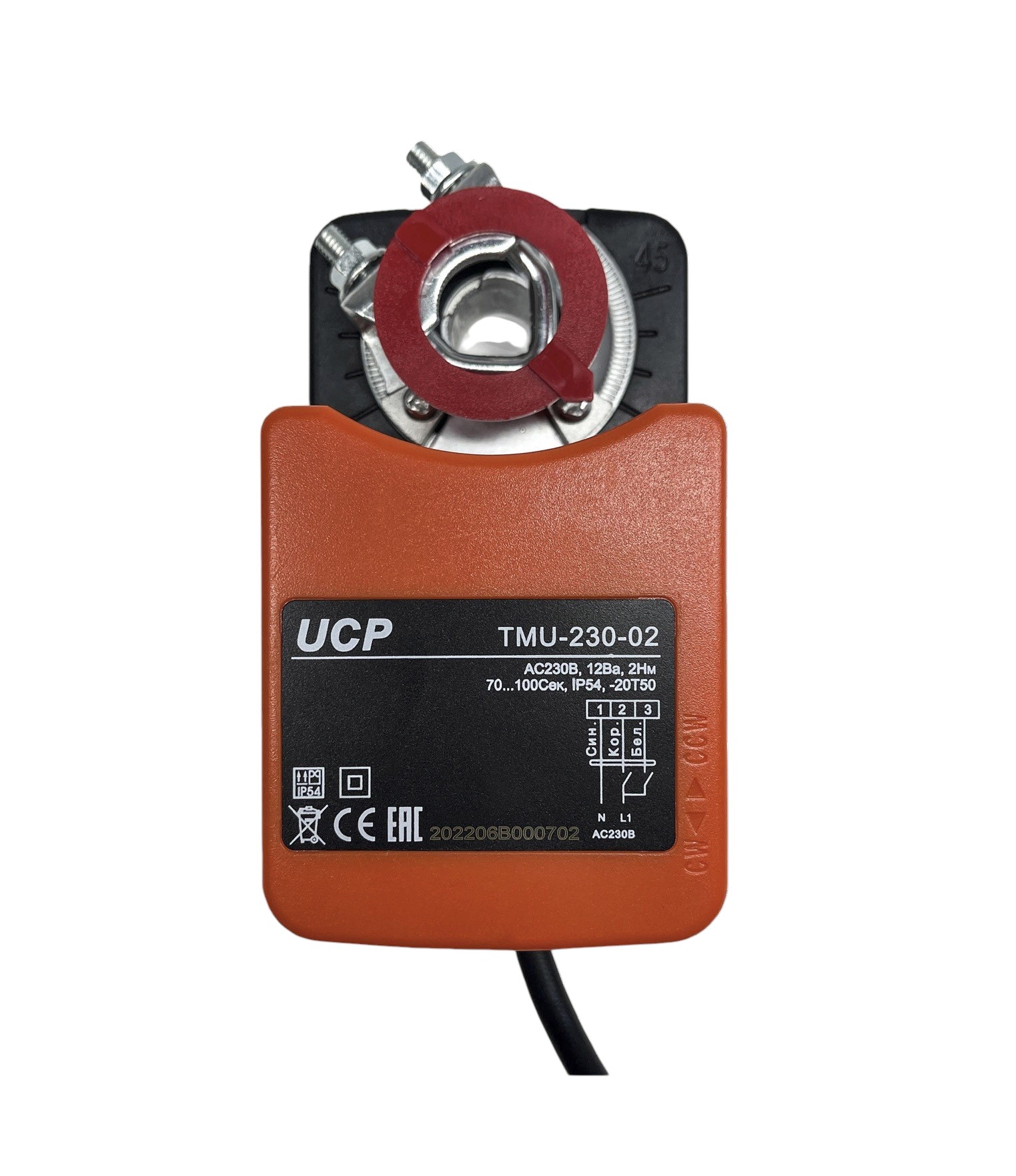

Электропривод UCP TMU-230-02
Стандартный привод заслонок UCP TMU-230-02 специально разработан и изготовлен для применения в системах HVAC.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Детали
Стандартные приводы заслонок TMU специально разработаны и изготовлены для применения в системах HVAC.
Технические особенности
- Крутящий момент 2 Нм
- Размер заслонки до 0,4 м2
- Электропитание AC 230V
- Размеры вала - Ø6...15 мм / □5...10,5 мм
- Минимальная длина штока 40 мм
- Возможность менять угол вращения
- Выбор стороны вращения
- Длина заводского кабеля 1 м
- Выбор стороны вращения меняется путем выбора монтажной стороны привода
- Возможность ручного открытия привода
Технические характеристики TMU-230-02
| Усилие двигателя | 2 Нм |
| Усилие пружины | - |
| Размер заслонки | до 0,4 м² |
| Напряжение питания | AC 230 В ± 10% |
| Частота тока | 50 ... 60 Гц |
| Мощность: | |
|
4,0 Вт |
|
2,0 Вт |
|
14,0 ВА |
| Класс защиты | II (все изолировано) |
| Управление | 2/3-х позиционное |
| Угол вращения | 90° (95° механически) |
| Ограничение угла поворота | 5° ... 85° c шагом 5° |
| Ресурс работы | 60 000 циклов |
| Уровень шума пружины | < 40 дБ |
| Индикация положения | механическая указателем |
| Степень защиты | IP54 |
| Рабочая температура | -20° ... +50° С |
| Температура хранения | -30° ... +60° С |
| Относительная влажность | 5% ... 95% rH без конденсации |
| Обслуживание | не требуется |
| Вес | < 0,7 кг |
Модели
| Модель | Момент вращения, Hм | Питающее напряжение, В | Время срабатывания, с | Тип регулирования | Вспомогательный переключатель, S |
| Усилие двигателя | 2 | AC 230 В ± 10% | 60...90сек | 2/3-х позиционное | нет |

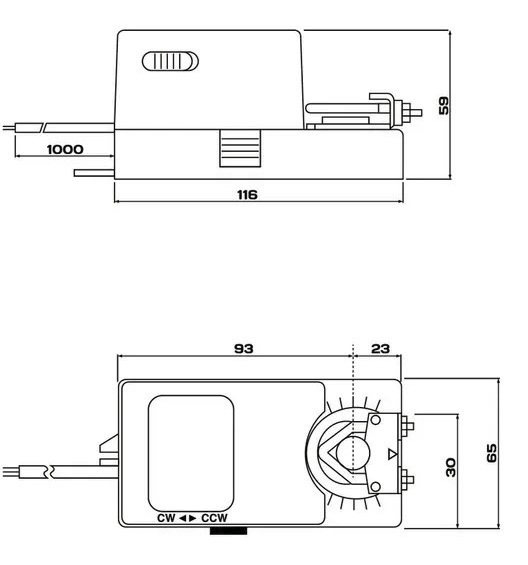

Размеры

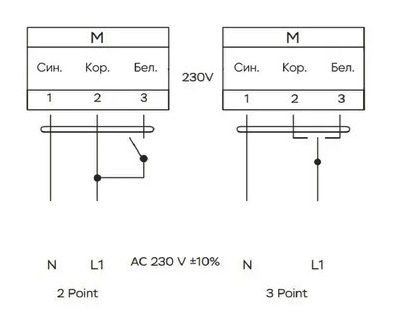

Схема подключения
| Производитель | UCP |
| Наличие возвратной пружины | Нет |
| Наименование привода | TMU |
| Назначение | Для воздушных клапанов |
| Термодатчик | Нет |
| Крутящий момент | 2 |
| Напряжение | AC 230В |
