Описание

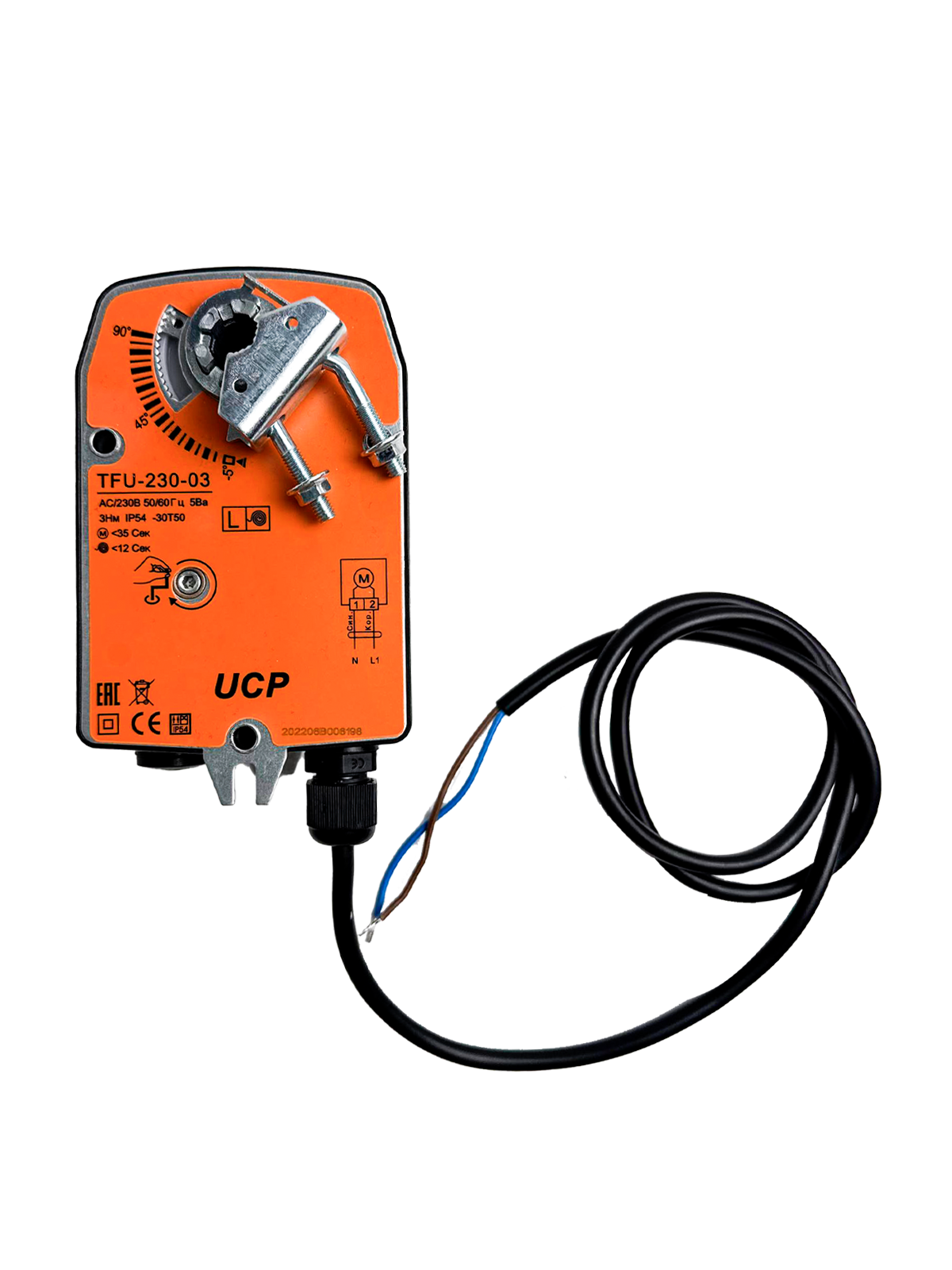

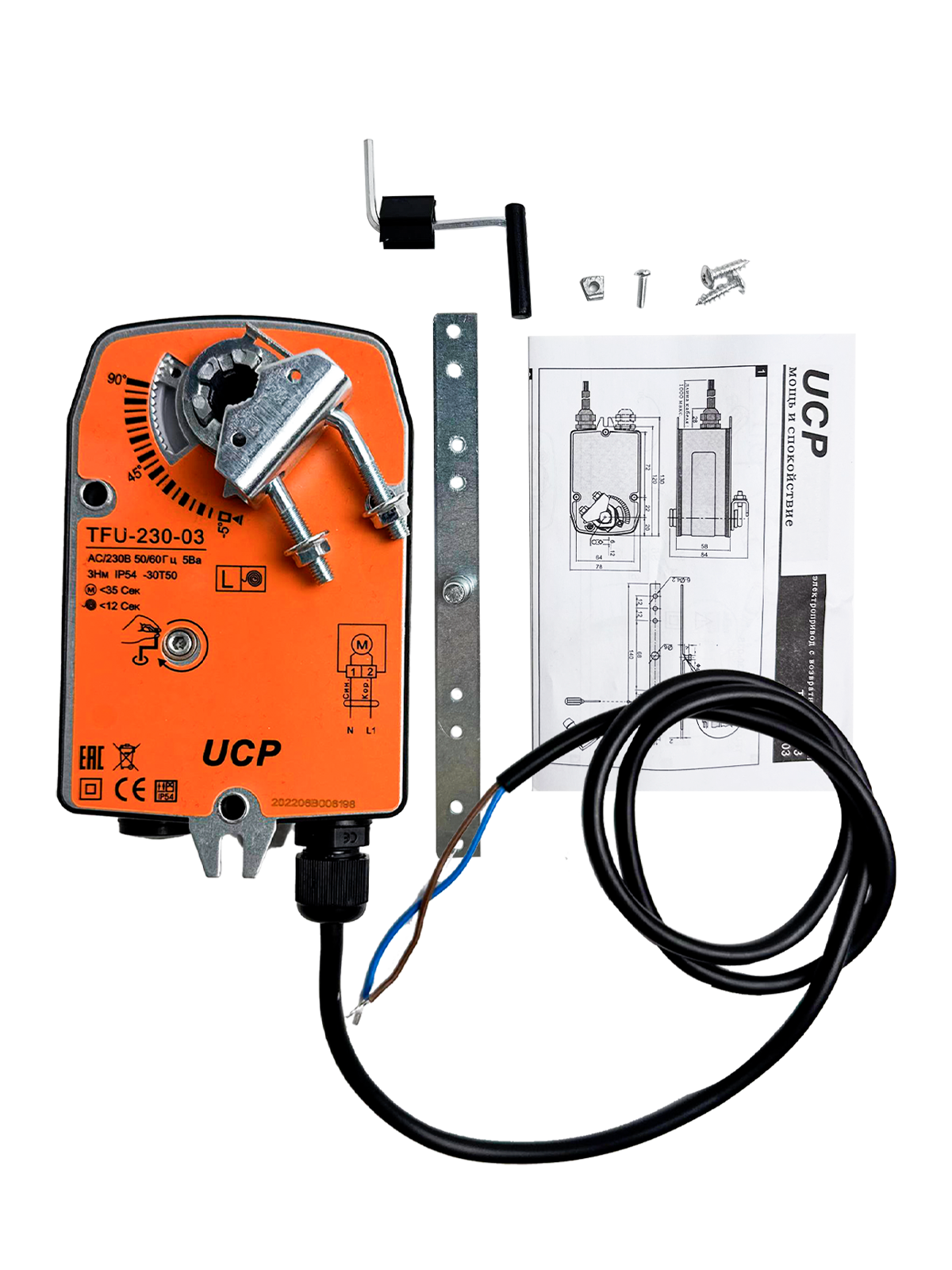

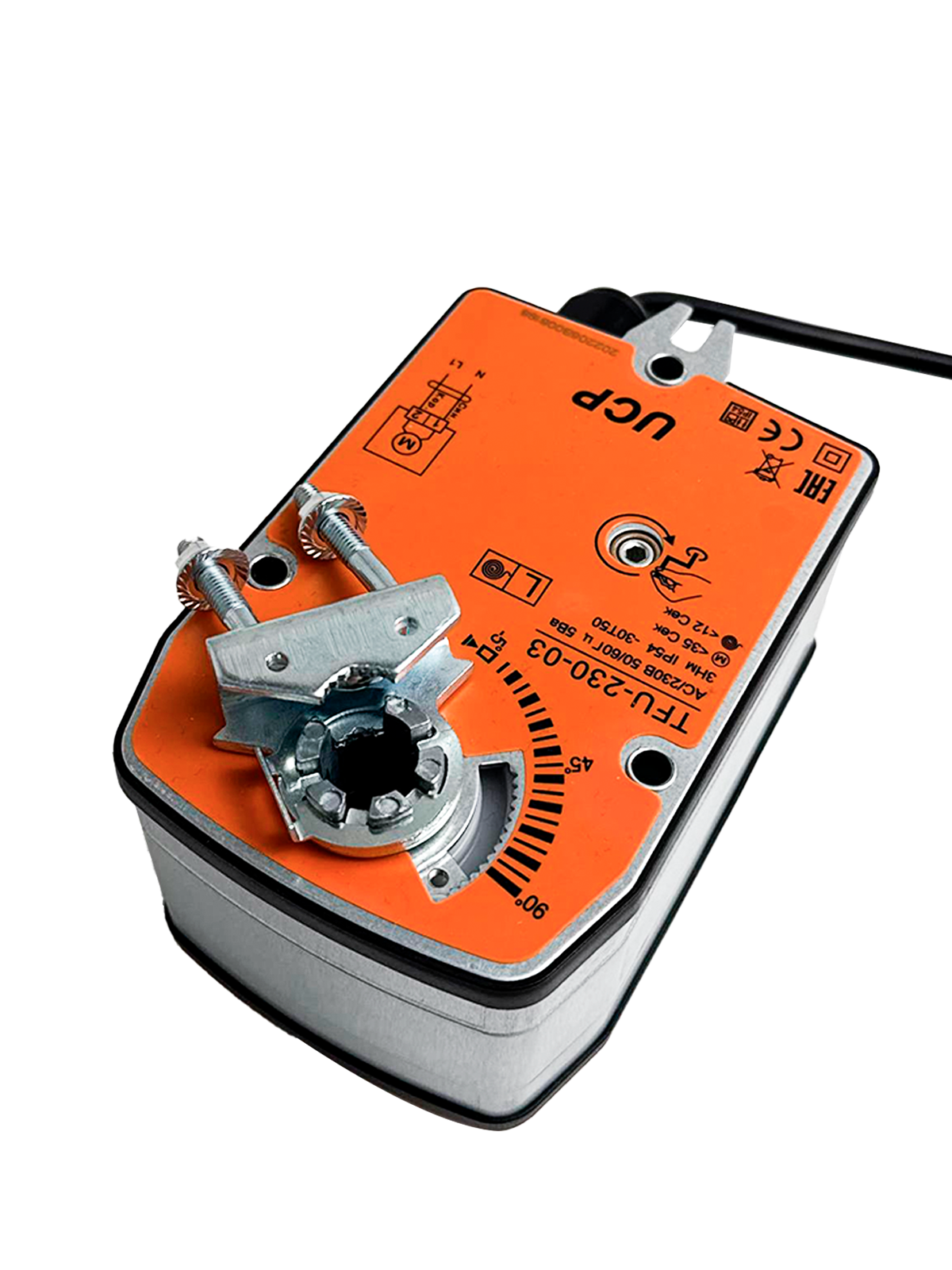

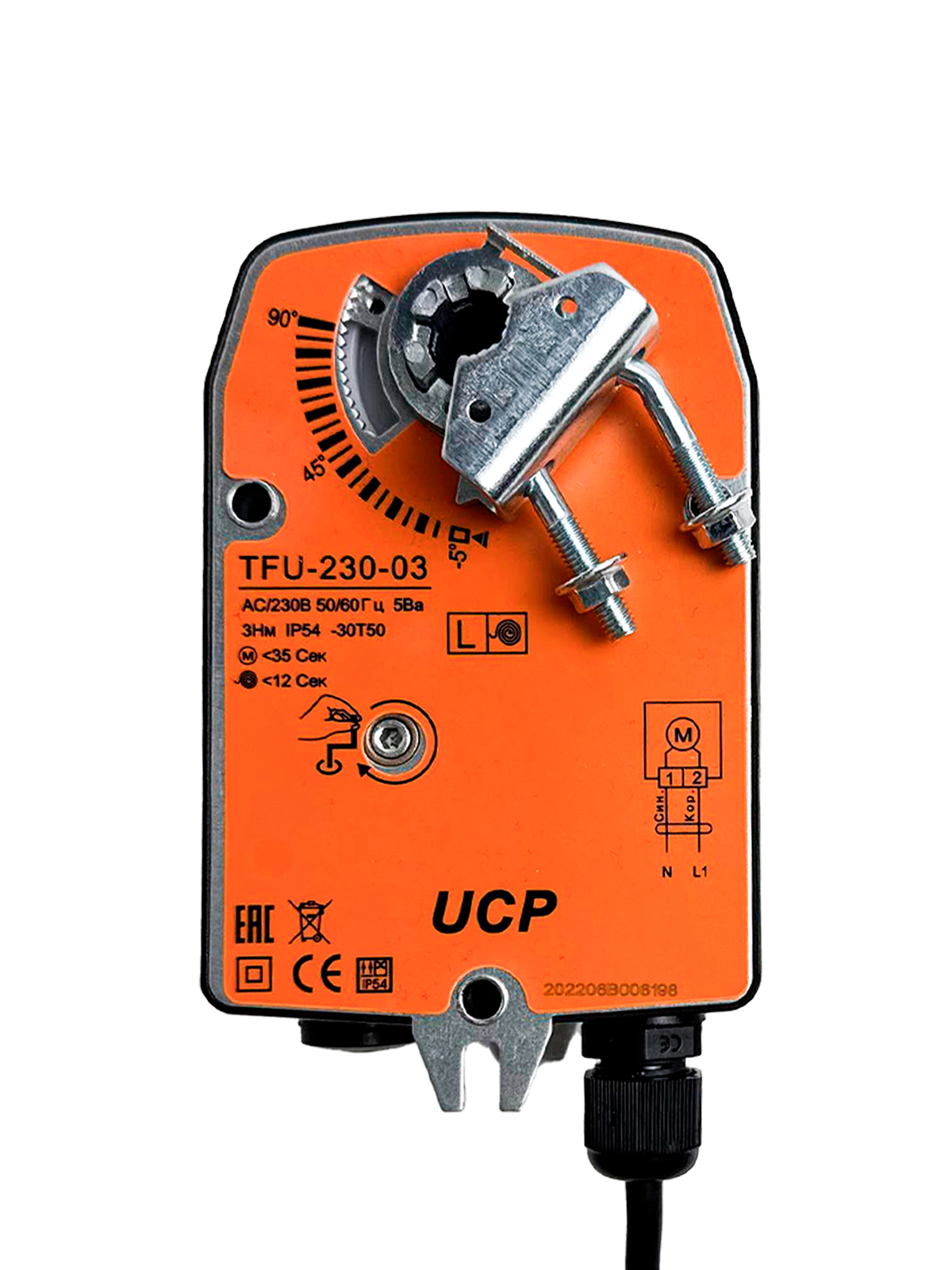

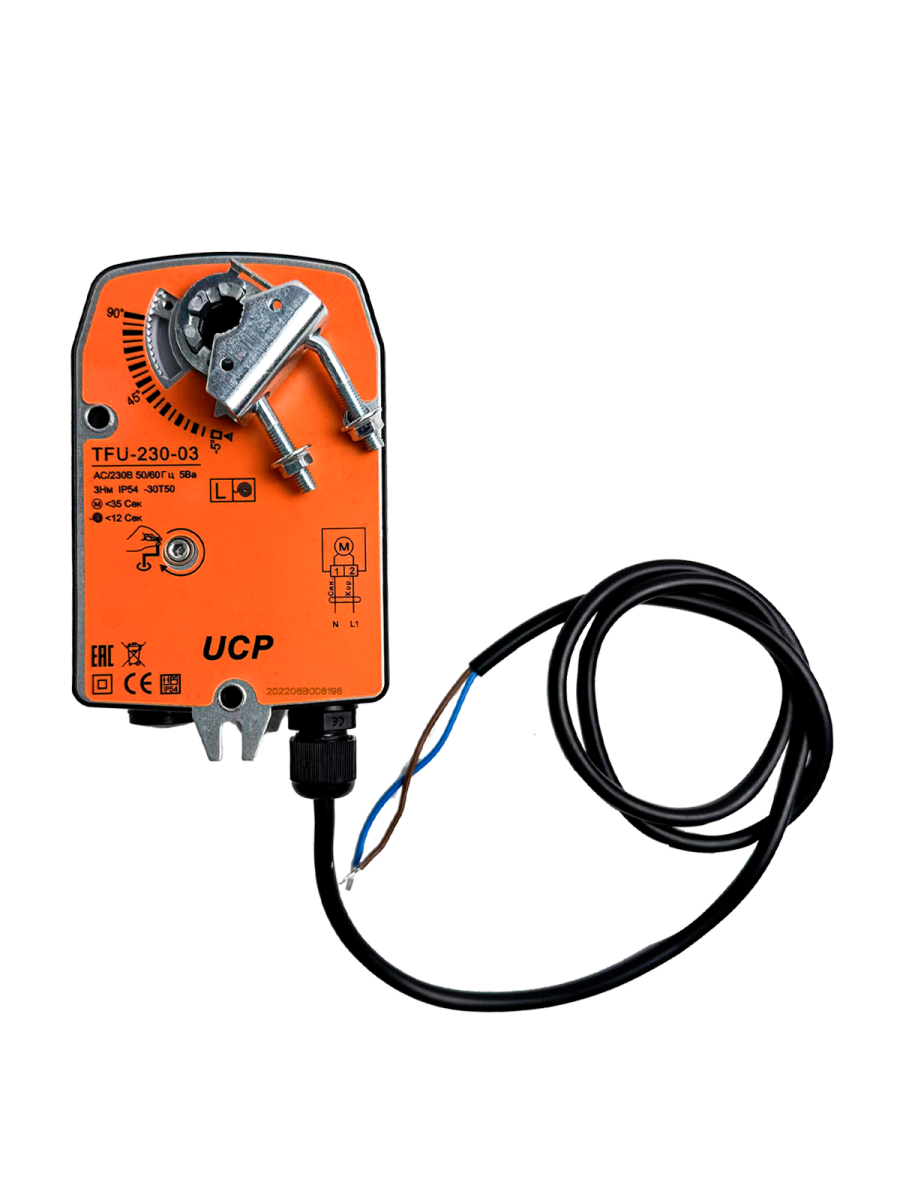

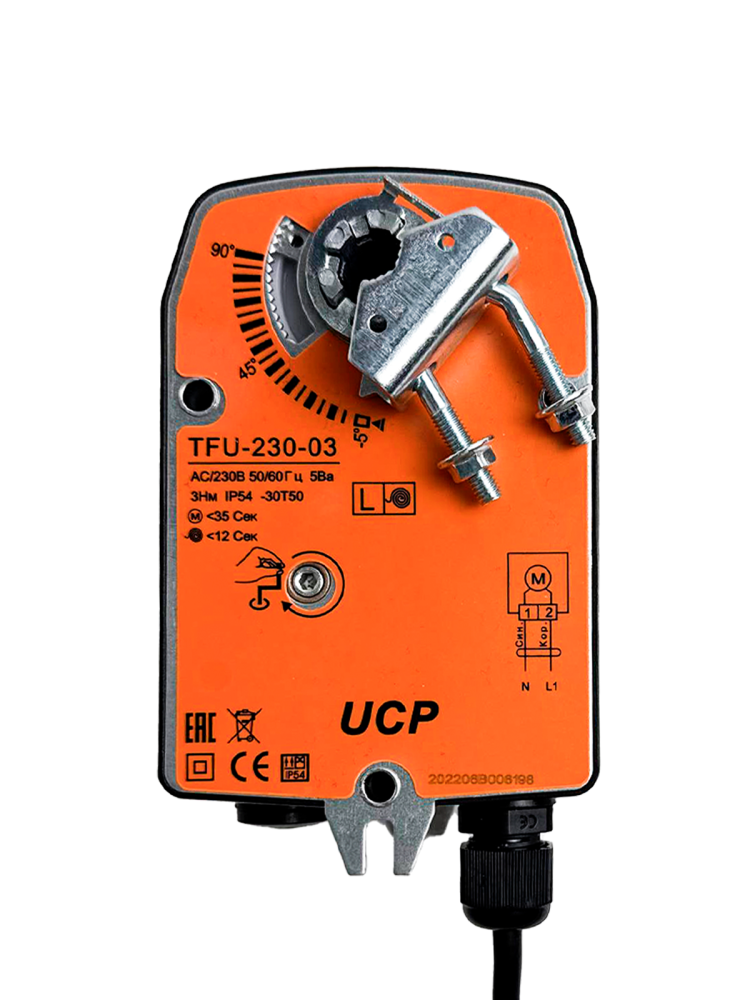

Электромеханический привод с возвратной пружиной UCP TFU-230-03 разработан для управления воздушными клапанами в системах вентиляции и кондиционирования. Во время нормальной работы привод приводит в действие устройство.
Преимущества
- Ступица привода из стали;
- Корпус привода выполнен из оцинкованной стали;
- Ручное управление;
- Специальное крепление кабеля на корпусе;
- Мотор RK-370CA собирается по лицензии совместно с японской компанией MABUCHI MOTOR – известным японским производителем;
- Стальная пружина;
- Высокое качество компонентов редуктора;
- Стальные полевые втулки.
Технические характеристики
| Модель привода | TFU-230-03 |
| Крутящий момент | 3 Нм |
| Время срабатывания | 25 … 35 сек/< 12 сек |
| Размер заслонки | 0,6 м² |
| Напряжение питания | AC/DC 230 V |
| Частота тока | 50 … 60 Гц |
| Размеры вала | Ø 6 … 12 мм / 4 … 8 мм |
| Минимальная длина вала | 40 мм |
| Класс защиты | II (все изолировано) |
| Тип регулирования | 2-х позиционное |
| Угол вращения | 90° (95° механически) |
| Ресурс работы | 60 ООО циклов |
| Уровень шума пружины | < 45 дБ(А) |
| Индикация положения | механический указатель |
| Степень защиты | IP54 |
| Рабочая температура | -20° … +50° С |
| Температура хранения | -30° … +60° С |
| Относительная влажность | 5% … 95% rH без конденсации |
| Обслуживание | не требуется |
| Привод с кабелем | 1 м |
