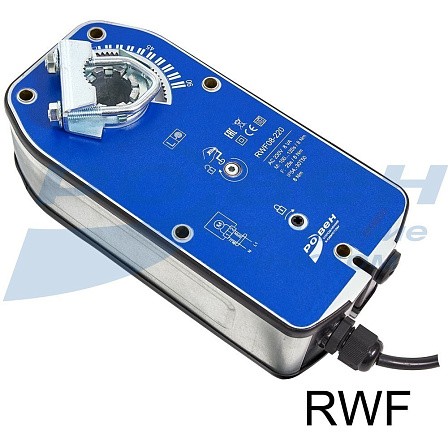

Электропривод RWF08-220

✓ Всегда в наличии / под заказ Доставка по всей России

Электроприводы регулируют работу приспособлений открывания воздушных заслонок и клапанов в системах вентиляции.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файл — чертёж, спецификация, фото

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель Ровен

Наличие возвратной пружины Да

Наименование привода RWF

Назначение Для воздушных клапанов

Термодатчик Нет

Крутящий момент 8

Напряжение AC 230В

Подробно

Описание

Электроприводы регулируют работу приспособлений открывания воздушных заслонок в системах вентиляции. Каждая модель устройства включает в себя качественный зубчатый редуктор и электродвигатель, а также обладает сложной электронной системой регулирования. Небольшие габариты конструкций обеспечивают легкий монтаж в небольшом рабочем пространстве. Приводы являются оптимальным решением для автоматизации систем вентиляции.

Описание

Электроприводы без возвратной пружины

Электропривод без возвратной пружины предназначен для управления воздушными заслонками и клапанами. Класс защиты IP54.

Габаритные размеры электроприводов

Тип привода	A	B	В1	C	Размер вала (оси), мм	Масса, кг
RWE02-220, RWE02-24	116	59	35	65	Ø 6...15 / □ 5...10,5	0,7
RWE02-24P	115	59	35	65	Ø 6...15 / □ 5...12	0,7
RWE05-220	82	59	35	65	Ø 6...15 / □ 5...12	0,7
RWE05-24P	115	59	35	65	Ø 6...15 / □ 5...12	0,7
RWE10-220, RWE10-24P	136	62	43	85	Ø 10...20 / □ 5...14	1,0
RWE20-220	155	96	44	66	Ø 12...20 / □ 11...14	1,2

Технические характеристики электроприводов

Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м*	Площадь заслонки, м²*	Потребляемая мощность, при вращении/ в состоянии покоя, Вт	Рабочая температура, °С	Время срабатывания, с	Управление
RWE02-220	220	2	<0,4	2,0/2,0	-30...+50	60...90	2-х/3-х позиционное
RWE02-24	24			2,0/2,0			2-х/3-х позиционное
RWE02-24P	24			2,0/2,0			Плавная регулировка сигналом 0…10 В=
RWE05-220	220	5	<1	2,0/2,0	-30...+50	70...100	2-х/3-х позиционное
RWE05-24P	24	5	<1	2,0/2,0	-30...+50	70...100	Плавная регулировка сигналом 0…10 В=
RWE10-220	220	10	<2	6,0/2,0	-30...+50	100...120	2-х/3-х позиционное
RWE10-24P	24	10	<2	6,0/2,0	-30...+50	100...150	Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА
RWE20-220	220	20	<4	8,0/2,0	-30...+50	70...120	2-х/3-х позиционное

* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Электрические схемы подключения

Электроприводы с возвратной пружиной

Электроприводы разработаны для применения в системах отопления, вентиляции и кондиционирования. Выполняют охранные функции, предназначены, например, для защиты от замораживания. Класс защиты IP54.

Габаритные размеры электроприводов

Тип привода	A	B	C	Размер вала (оси), мм	Масса, кг
RWF03-24	116	84	76	Ø 13	0,93
RWF03-220					0,93
RWF03-220S					0,93
RWF05-220, RWF05-220S	156	84	98	Ø 19	1,52
RWF05-24	156	84	98	Ø 10...16 / □ 7...11	1,8
RWF08-220, RWF08-220S	203	81,3	100	Ø 10...20 / □ 7...14	2,2

Технические характеристики электроприводов

Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м*	Площадь заслонки, м²**	Потребляемая мощность, при вращении/ в состоянии покоя, Вт	Рабочая температура, °С	Время срабатывания, с	Управление
RWF03-24	220	3	<0,6	7,2/1,2	-30...+50	25...35	2-х позиционное
RWF03-220
RWF03-220S*
RWF05-220	220	5	<1,0	4,2/2,5	-30...+50	50...70	2-х позиционное
RWF05-220S*	220			4,2/2,5
RWF05-24	24			7,2/2,5
RWF08-220	220	8	<1,5	8,0/5,5	-30...+50	70...90	2-х позиционное
RWF08-220S*	220			8,0/5,5

* S - вспомогательный SPDT выключатель (для RWF03-220S, RWF05-220S: 1 вспомогательный регулируемый SPDT выключатель; для RWF08-220S: 1 фиксированный и 1 регулируемый SPDT вспомогательные выключатели). ** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Электрические схемы подключения

Электроприводы без возвратной пружины для клапанов противопожарных и дымоудаления

Электроприводы без возвратной пружины предназначены для управления противопожарными клапанами и клапанами дымоудаления. Класс защиты IP54.

Габаритные размеры электроприводов

Тип привода	A	B	C	Размер вала, мм	Масса, кг
RLE10-24S	156	59	98	□ 12	1,8
RLE10-220S	156	59	98	□ 12	1,9

Технические характеристики электроприводов

Тип

привода

Номинальное напряжение, В

Крутящий

момент, Н·м*

Площадь

заслонки, м²*

Потребляемая мощность,

при вращении/

в состоянии покоя, Вт

Рабочая температура, °С

Время срабатывания, с

Управление

RLE10-24S

<2,0

7,2/2,5

-30...+50

3-х позиционное

RLE10-220S

220

4,2/2,5

-30...+50

3-х позиционное

Электрические схемы подключения

Электроприводы с возвратной пружиной для противопожарных клапанов

Электроприводы с возвратной пружиной предназначены для управления противопожарными клапанами. В случае необходимости электропривод возвращается в защитное положение под действием возвратной пружины при отключении электропитания. Класс защиты IP54.

Габаритные размеры электроприводов

Тип привода	A	B	C	Размер вала, мм	Масса, кг
RLF03-24S	130	58	78	□ 12	1,8
RLF03-220S	130	58	78	□ 12	1,9
RLF05-24S	156	59	98	□ 12	1,8
RLF05-220S	156	59	98	□ 12	1,9

Технические характеристики электроприводов

Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м*	Площадь заслонки, м²*	Потребляемая мощность, при вращении/ в состоянии покоя, Вт	Рабочая температура, °С	Время срабатывания, с	Управление
RLF03-24S	24	3	<0,6	7,0/2,5	-30...+50	25...35 (Возвратная пружина <12)	2-х позиционное
RLF03-220S	220	3	<0,6	4,2/2,5	-30...+50	25...35 (Возвратная пружина <12)	2-х позиционное
RLF05-24S	24	5	<1,0	7,0/2,5	-30...+50	50...70 (Возвратная пружина <20)	2-х позиционное
RLF05-220S	220	5	<1,0	4,2/2,5	-30...+50	50...70 (Возвратная пружина <20)	2-х позиционное

Электрические схемы подключения
