Описание
Привод Нанотек LF 230B имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя и возвратной пружины. Максимальный размер заслонки клапана до 1м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).
Особенности NANOTEK LF 230 B
- Крутящий момент – 5 Нм
- Номинальное напряжение – 230 В
- Управление: 2-хпозиционное (открыто/закрыто)
- Винтовое клеммное соединение
- Возможность выбрать угол поворота
- Наличие вспомогательных переключателей
Принцип действия электропривода: Двигатель переводит заслонку в состояние открыто, параллельно взводится пружина. При обрыве цепи питания, срабатывании термодатчика (актуально для моделей с ТРУ) или сигнала с пульта управления, возвратная пружина закрывает клапан.
LF 230 B имеет два встроенных вспомогательных переключателя (2 SPDT) для сигнализации положения заслонки. Стоит обратить внимание на модель с похожим названием – Нанотек LF 230 B 3.0 – это модель на 3Нм. Это важно знать чтобы сделать правильный выбор.
Аналоги Belimo
Nanotek LF 230B является аналогом электроприводов Belimo LF230-S (4Нм), Dastech AR-05N220S, Lufberg DA05S220S (5Нм), Hoocon DA5FU230-DS (5Nm). По своим технико-эксплуатационным характеристикам модель Nanotek LF 230B имеет те же или близкие по значению параметры и может заменить приведённые модели от Белимо, Дастеч, Люфберг и Хукон.
Комплект поставки
Электропривод – 1 шт., Комплект крепления привода – 1 шт., Упаковка – 1 комплект.
Размеры

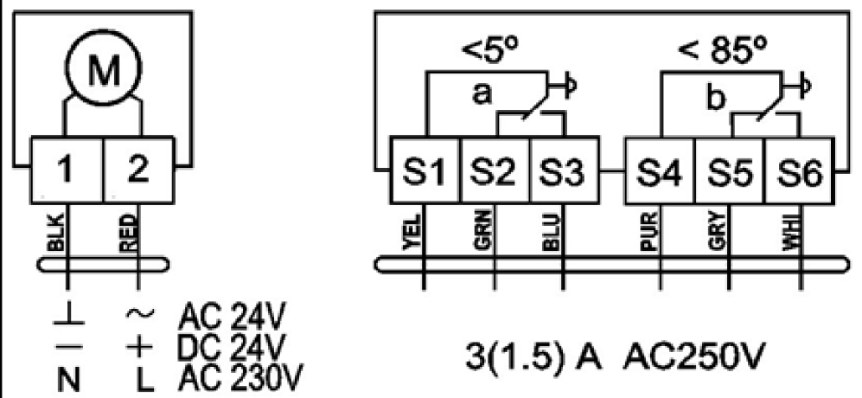

Схема подключения
Важно! Чрезмерное усилие при ручном управлении может привести к поломке механизма ручного стопа. Запрещено ручное управление приводом, когда пружина возвращает заслонку клапана.
