Описание

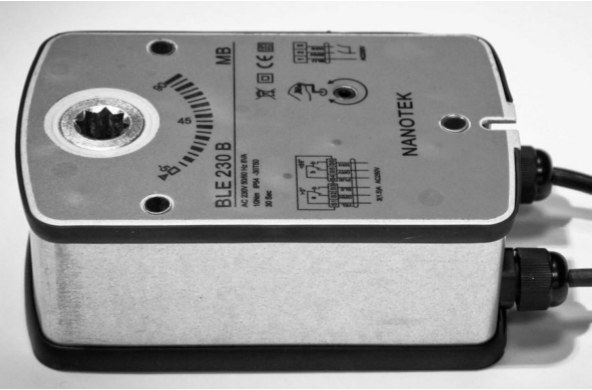

Реверсивный электропривод Нанотек BLE230 B без возвратной пружины предназначен для установки на противопожарных нормально-закрытых и дымовых клапанах систем противодымной вентиляции.
Привод Нанотек BLE 230B 10Нм не имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя. Максимальный размер заслонки клапана до 1.5м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).
Особенности НАНОТЕК BLE 230B 10НМ
Крутящий момент – 10 Нм
Номинальное напряжение – 230 В
Управление: 2/3-хпозиционное (открыто/закрыто)
Винтовое клеммное соединение
Возможность выбрать угол поворота
2 SPDT (два вспомогательных переключателя)
Nanotek BLE230B подключается к сети 220В, для подключения к сети 24В есть аналогичный сервопривод на 24В – Nanotek BLE24B. Для клапанов большего размера есть аналогичная модель на 15Нм (подключение к сети 230В) – Нанотек BLE230B 15.
Аналог Belimo
Nanotek BLE 230B 10Нм является аналогом электроприводов Belimo BLE230 (15Нм), Dastech FS-10N220S, Vilmann TASA2-10S (10Нм), Lufberg FS10N220S (10Нм), Hoocon SA10MU230-DS (10Nm). По своим технико-эксплуатационным характеристикам модель Нанотек BLE 230B MB имеет теже или близкие по значению параметры и может заменить приведёные модели от Белимо, Дастеч, Вилманн, Люфберг и Хукон.
Комплект поставки
Электропривод – 1 шт., Ключ для ручного управления/тестирования привода – 1 шт., Монтажная планка – 1 шт., Руководство по монтажу – 1 экз., Упаковка – 1 комплект.

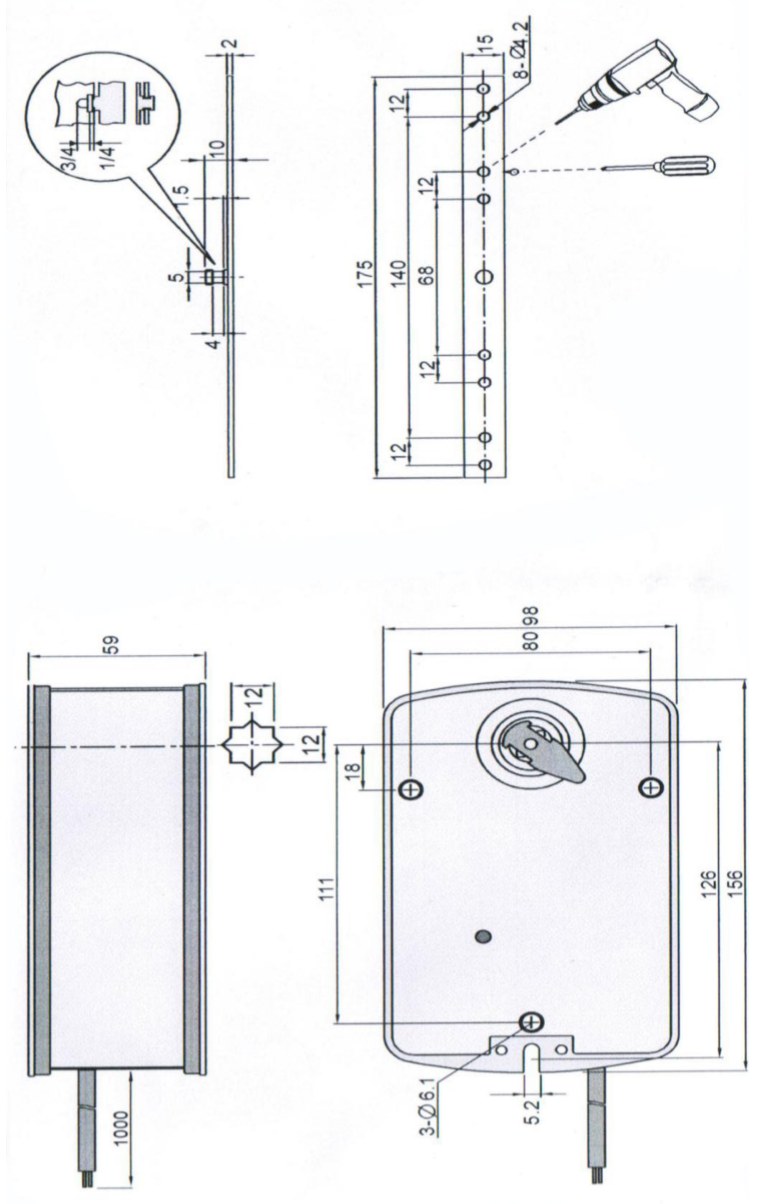

Размеры

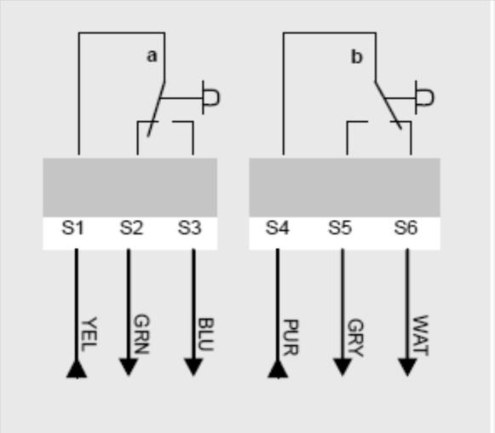

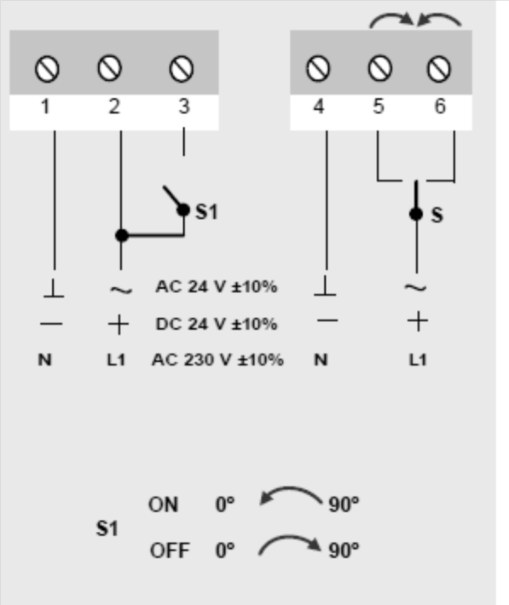

Схема подключения
