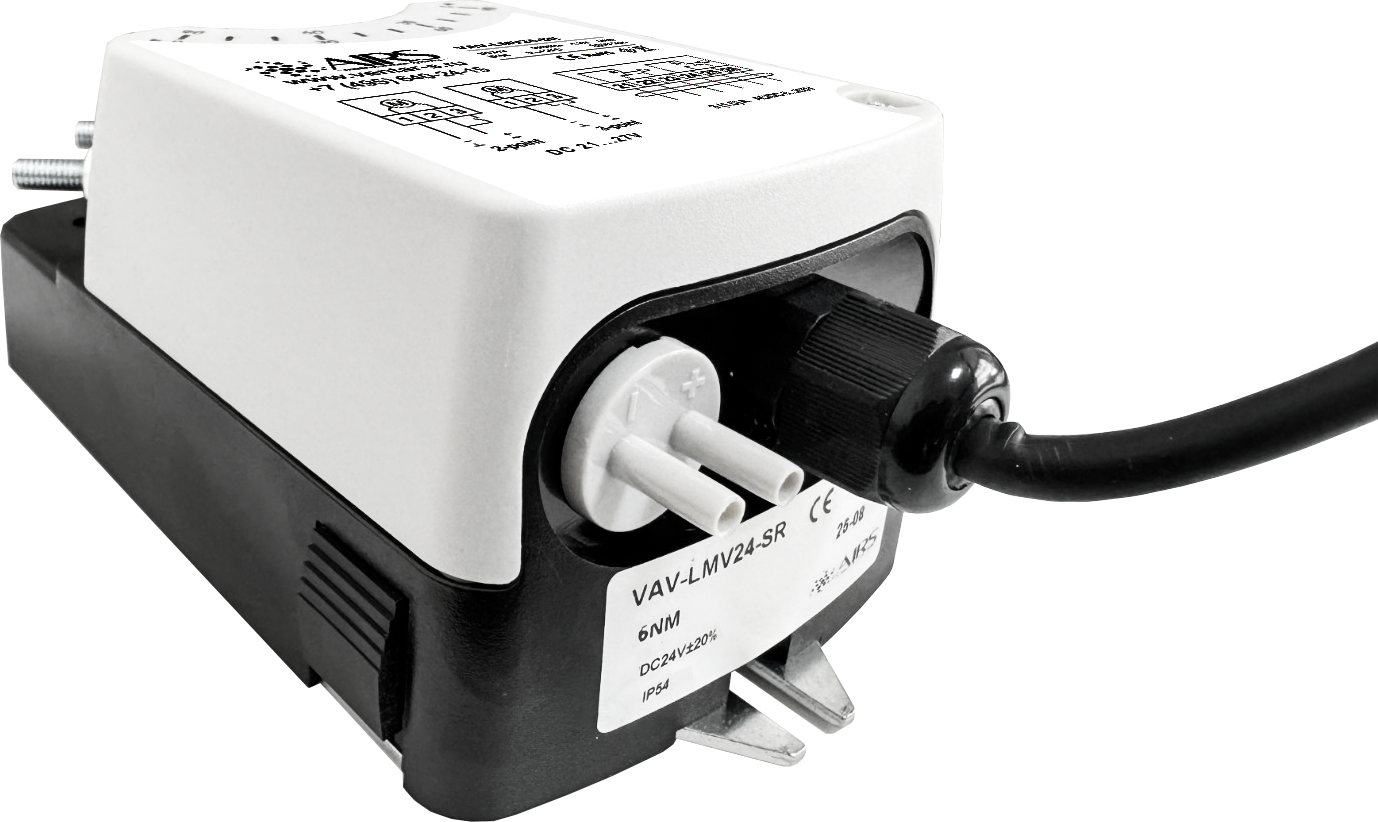

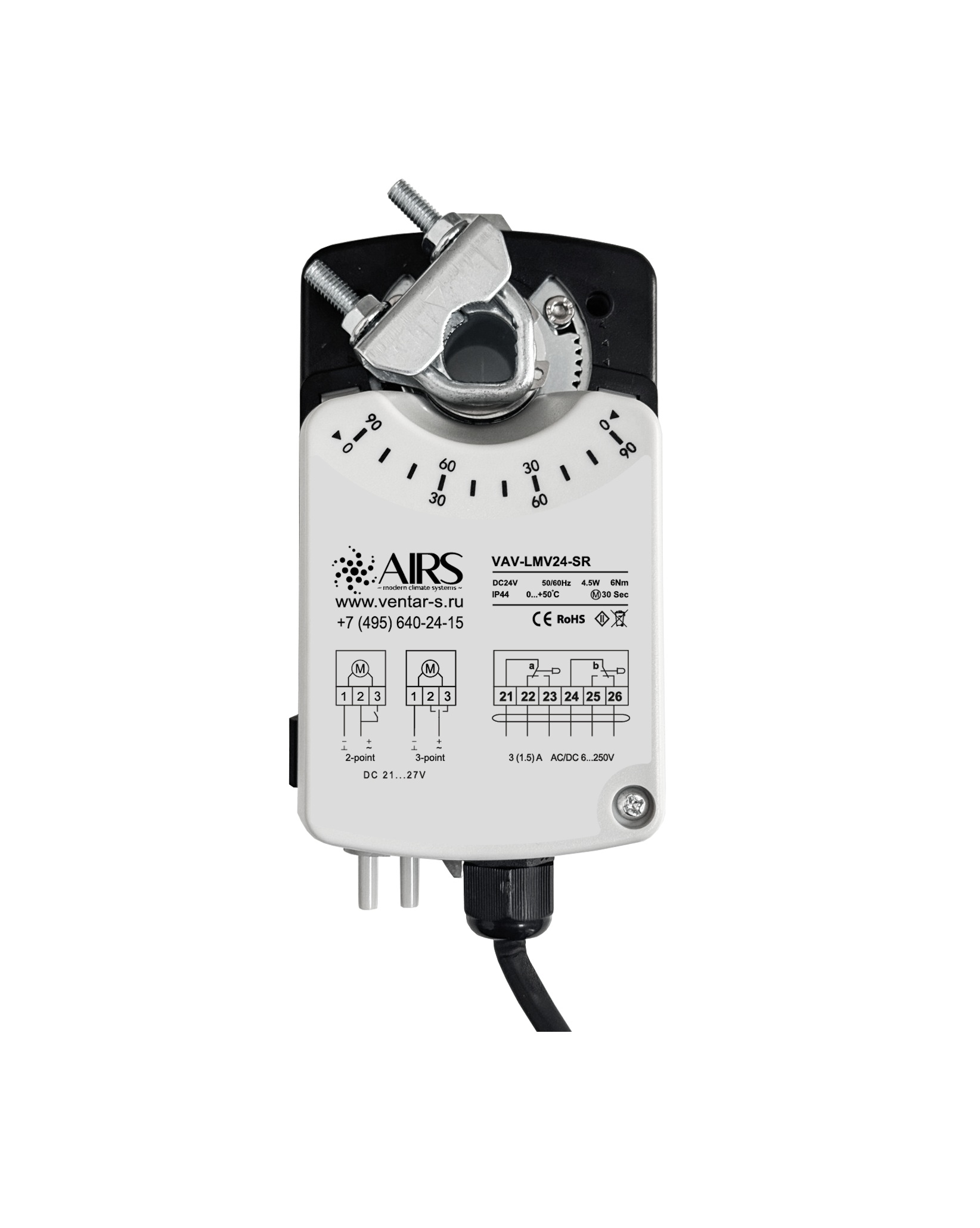

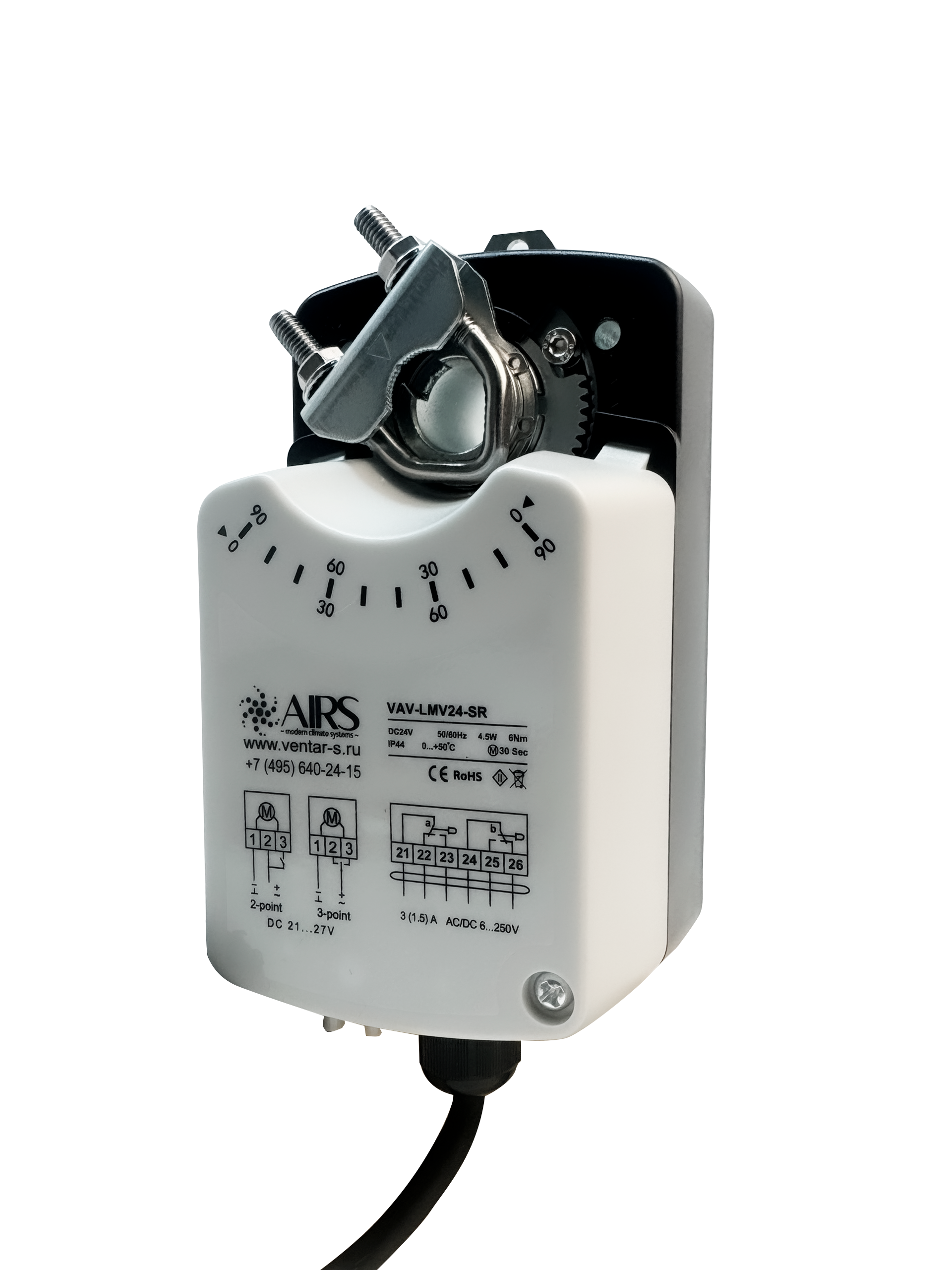

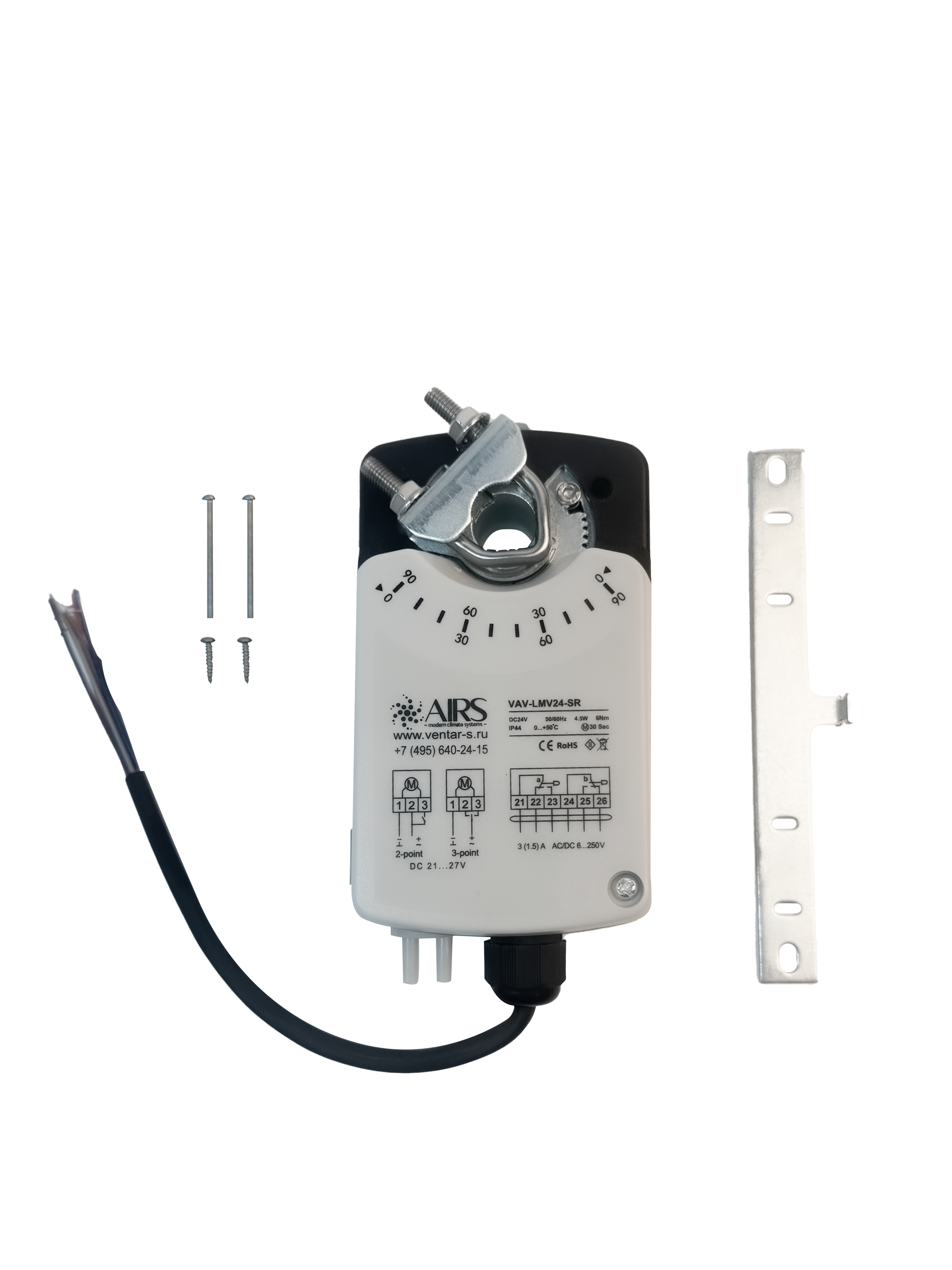

Электропривод для клапанов переменного расхода AIRS VAV-LMV24-SR
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод для клапанов переменного расхода AIRS VAV-LMV24-SR — электропривод AIRS: момент 6 Н·м, AC/DC 24В, плавное управление. Применяется для управления заслонками воздушных и противопожарных клапанов в системах вентиляции.

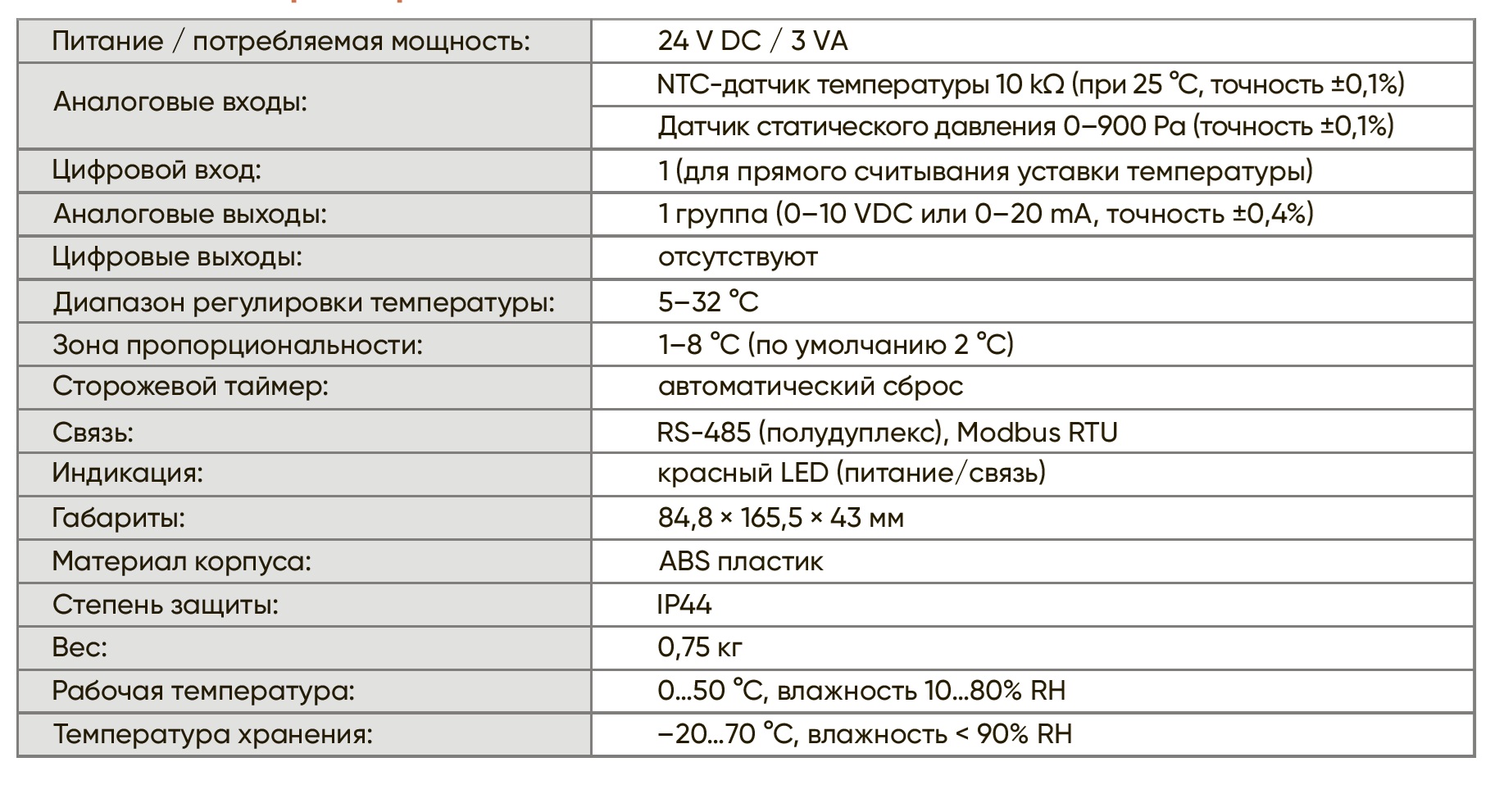

Технические характеристики
| Питание / потребляемая мощность | 24 V DC / 3 VA |
| Аналоговые входы | NTC-датчик температуры 10 кОм (при 25°C, точность ±0,1%); датчик статического давления 0–900 Па (точность ±0,1%) |
| Цифровой вход | 1 (для прямого считывания уставки температуры) |
| Аналоговые выходы | 1 группа (0–10 VDC или 0–20 мА, точность ±0,4%) |
| Цифровые выходы | отсутствуют |
| Диапазон регулировки температуры | 5–32 °C |
| Зона пропорциональности | 1–8 °C (по умолчанию 2 °C) |
| Сторожевой таймер | автоматический сброс |
| Связь | RS-485 (полудуплекс), Modbus RTU |
| Индикация | красный LED (питание/связь) |
| Габариты | 84,8 × 165,5 × 43 мм |
| Материал корпуса | ABS пластик |
| Степень защиты | IP44 |
| Вес | 0,75 кг |
| Рабочая температура | 0…50 °C, влажность 10…80% RH |
| Температура хранения | -20…70 °C, влажность <90% RH |
Принцип действия
Привод отрабатывает управляющий сигнал 0–10 В: положение заслонки пропорционально величине сигнала, что позволяет плавно регулировать расход воздуха. Обратная связь по положению — сигнал 2–10 В.
Монтаж
Привод монтируется непосредственно на вал клапана и фиксируется штатным зажимом; от проворота удерживается монтажным кронштейном. Допускается любое положение установки, кроме монтажа приводом вниз. Перед подключением убедитесь, что момент привода соответствует площади и типу заслонки, а напряжение питания — проектному.

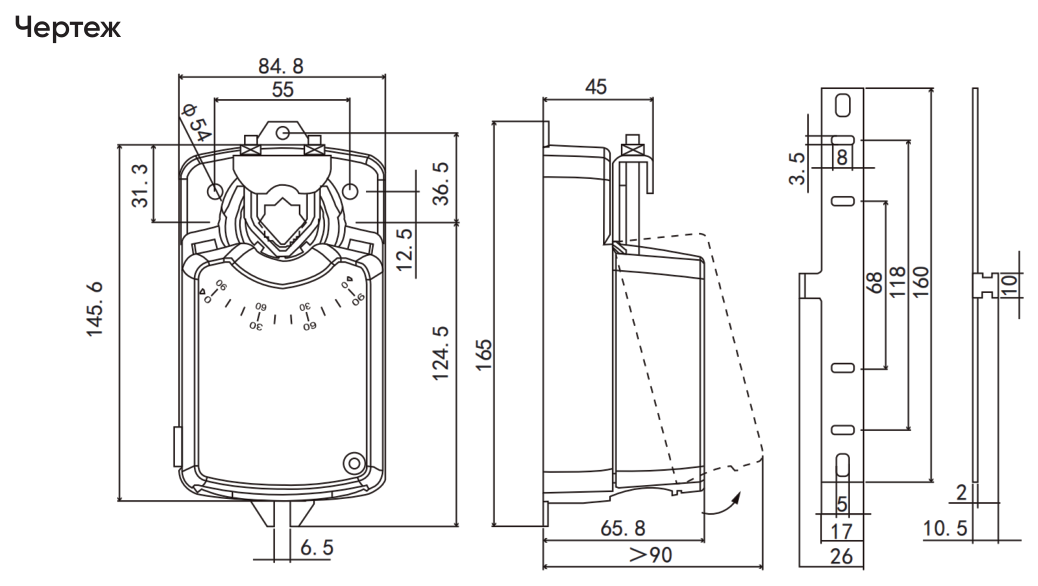

Габаритный чертёж
Схема электрических подключений
Аналоги
AIRS VAV-LMV24-SR изготовлен по тем же характеристикам (крутящий момент, напряжение питания, протокол управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LMV-D3-MOD, BVM VAV5NM.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
