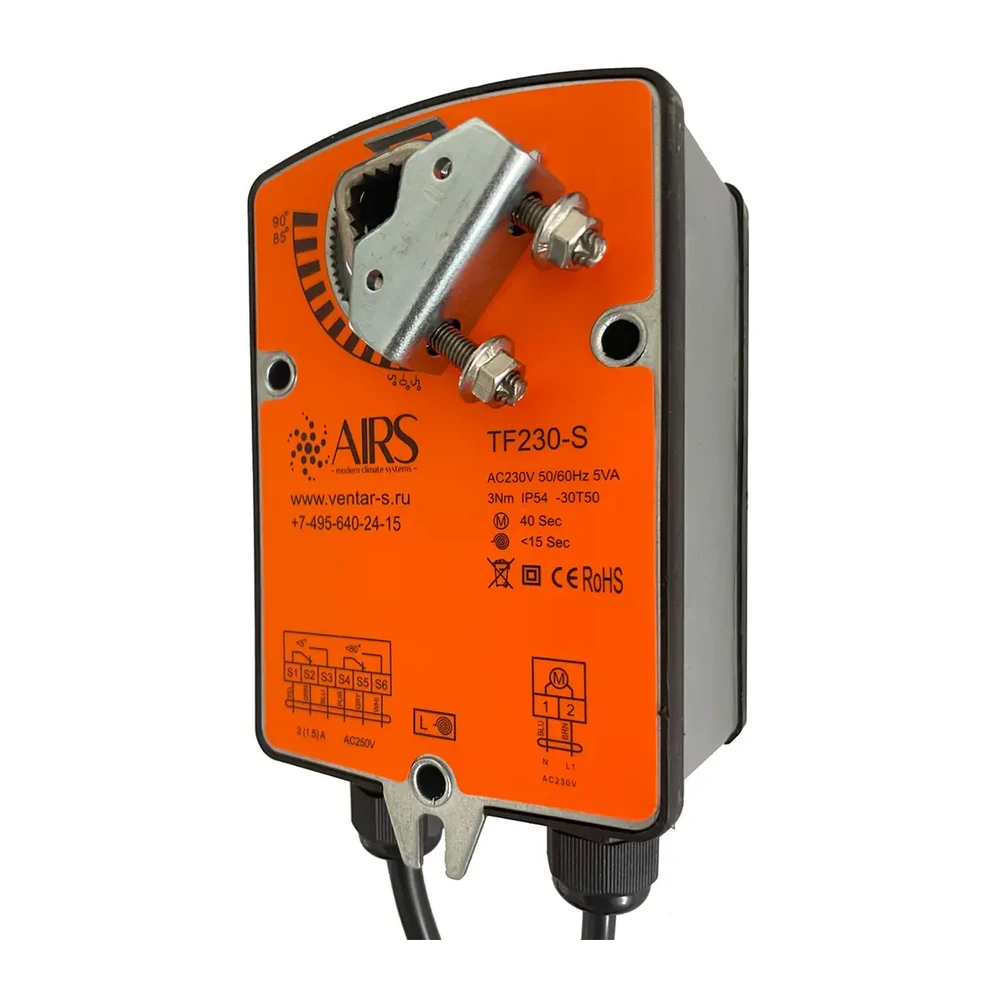

Электропривод AIRS TF230-S

Электроприводы AIRS TF230-S разработаны для применения в системах отопления, вентиляции и кондиционирования.

Спецпредложение

Для получения скидки, заполните контактную форму

Электропривод AIRS TF230-S

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

  • Электропривод с возвратной пружиной.
  • Напряжение питания 230 В
  • Управление воздушными клапанами площадью до 0,6 м²
  • Крутящий момент 3 Нм
  • Возможно взрывозащищенное исполнение
  • Наличие вспомогательных переключателей

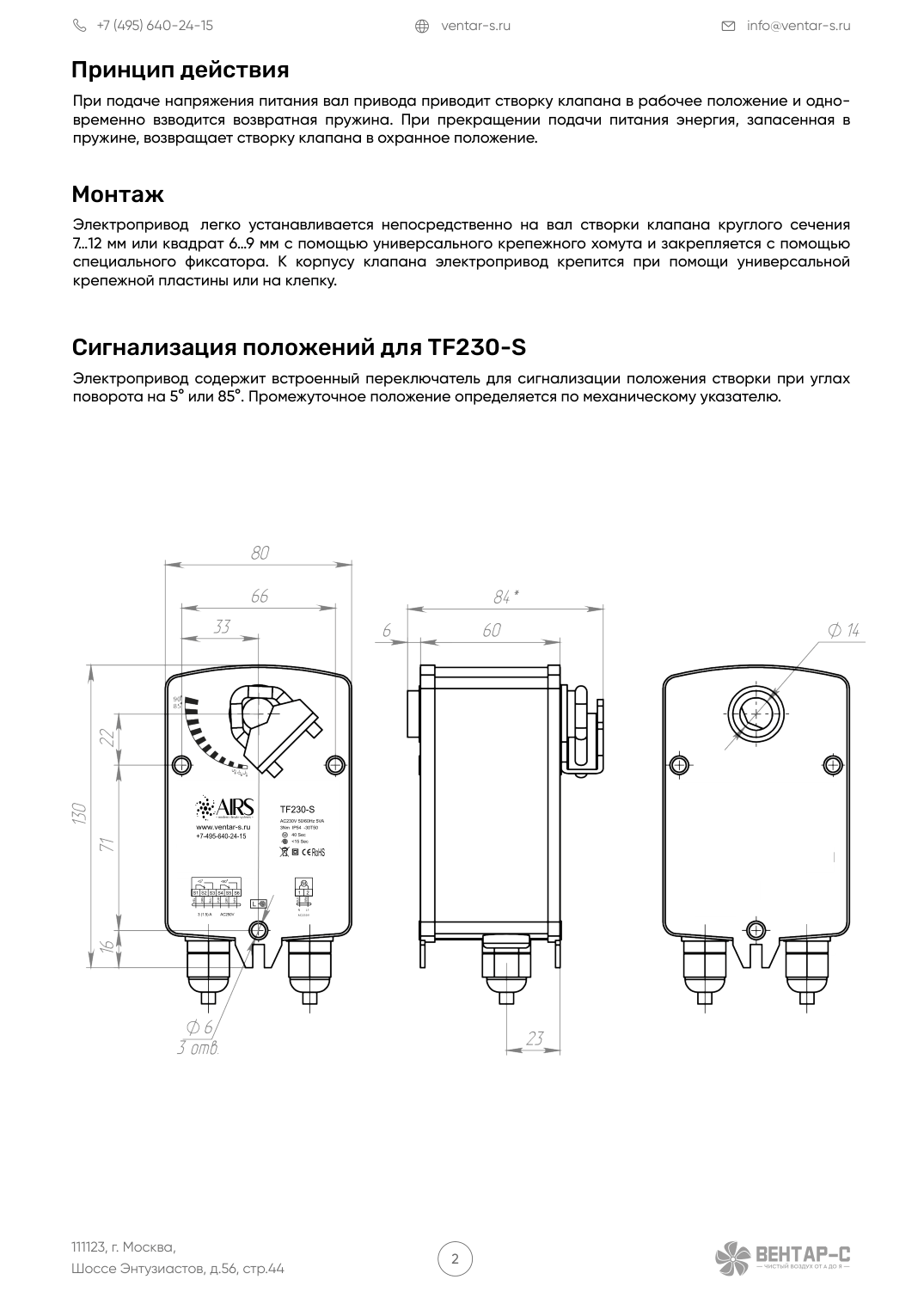

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение
и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6…12 мм или квадрат 5…8 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений для TF230-S

Два регулируемых вспомогательных переключателя поставляются по запросу. Промежуточное положение определяется по механическому указателю.



Характеристики

Управление Открытие/закрытие Пропорциональное
0–10 В DC
Напряжение 24 В AC/DC 230 В AC 24 В AC/DC

Крутящий момент
3 Нм
Площадь заслонки
< 0,5 м2*

TF24 TF230 TF24-SR
2 вспомогательных
переключателя
SPDT**
TF24-S TF230-S
1 вспомогательный
переключатель
SPDT**
TF24-SR-S
Время срабатывания – двигатель/
возвратная пружина
60 с/< 30 с
Частота 50/60 Гц (AC)
Потребляемая мощность
– во время работы 2,5 Вт 2,5 Вт 2,5 Вт
– в состоянии покоя 1,6 Вт 1,6 Вт 1,6 Вт
– расчетная 5,0 ВА 5,0 ВА 7,0 ВА
Угол поворота -5°~90º
– настройка 45°~90° (с шагом 5°)
Направление вращения определяется стороной монтажа привода L/R
(лев./прав.)
Уровень шума – двигатель < 50 дБ(А)/< 65 дБ(А)
Тип плавного сигнала обратной связи 0–10 В DC
Электрическое подключение подсоедиенный кабель 1м
Вспомогательные переключатели 3 (1,5) А, 230 В
Степень защиты IP54
Класс защиты III низкое
напряжение
II III низкое
напряжение
Влажность окружающей среды 95 % RH, без образования конденсата
Температура окружающей среды -30~+50 ºC
Температура хранения -40~+70 ºC
Срок службы 60 000 циклов работы
Механическое подключение
– круглых штоков от ø6 до ø12 мм
– квадратных штоков от 5х5 до 8х8 мм
Ручное управление недоступно
Соответствие стандартам ISO, CE, EAC
* Максимальная площадь заслонки рассчитана ориентировочно на оптимальных условиях (без влияния воздушного потока, дифференциального давления и т. д.).
** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.

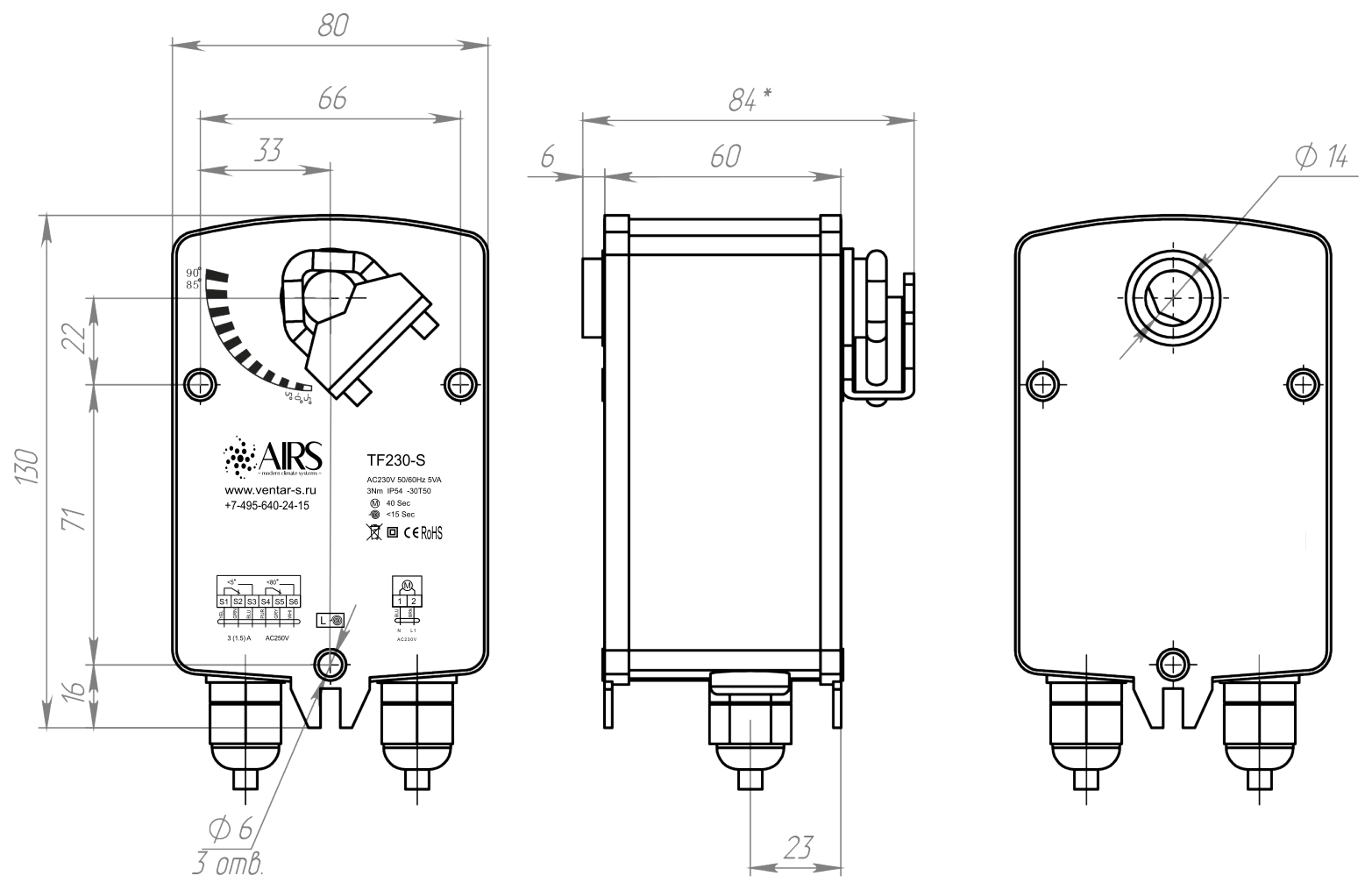

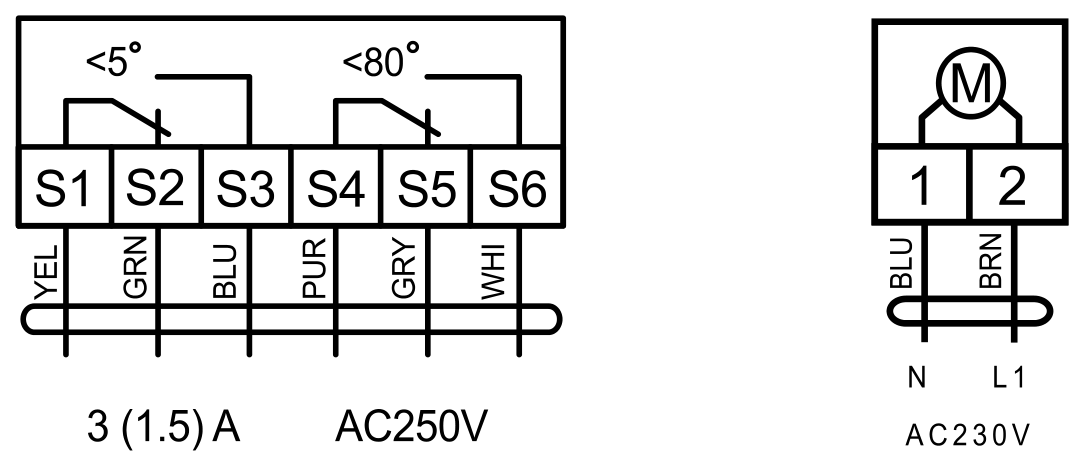

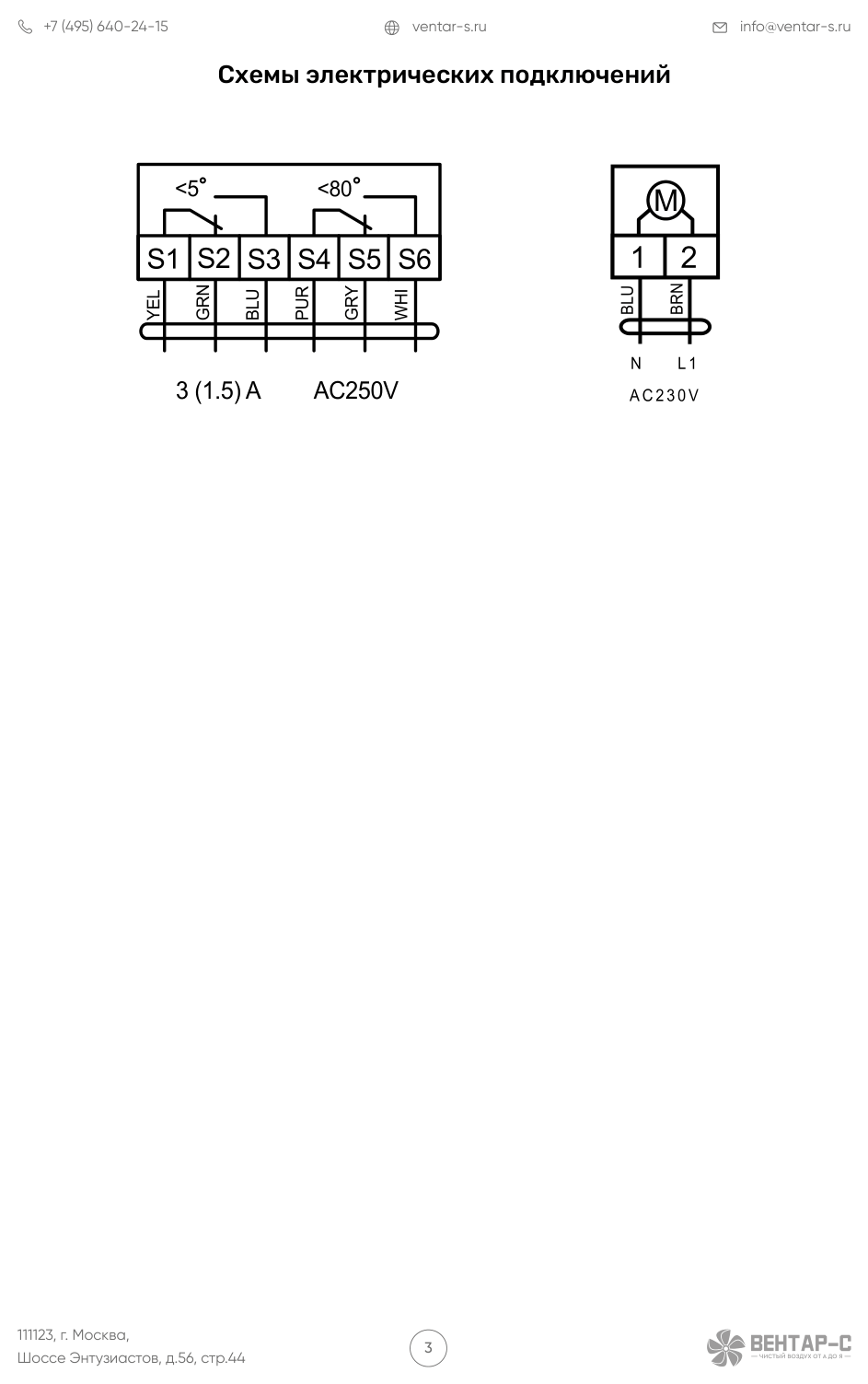

Схемы

Крутящий момент

Напряжение

Вспомогательный переключатель

Тип регулирования
