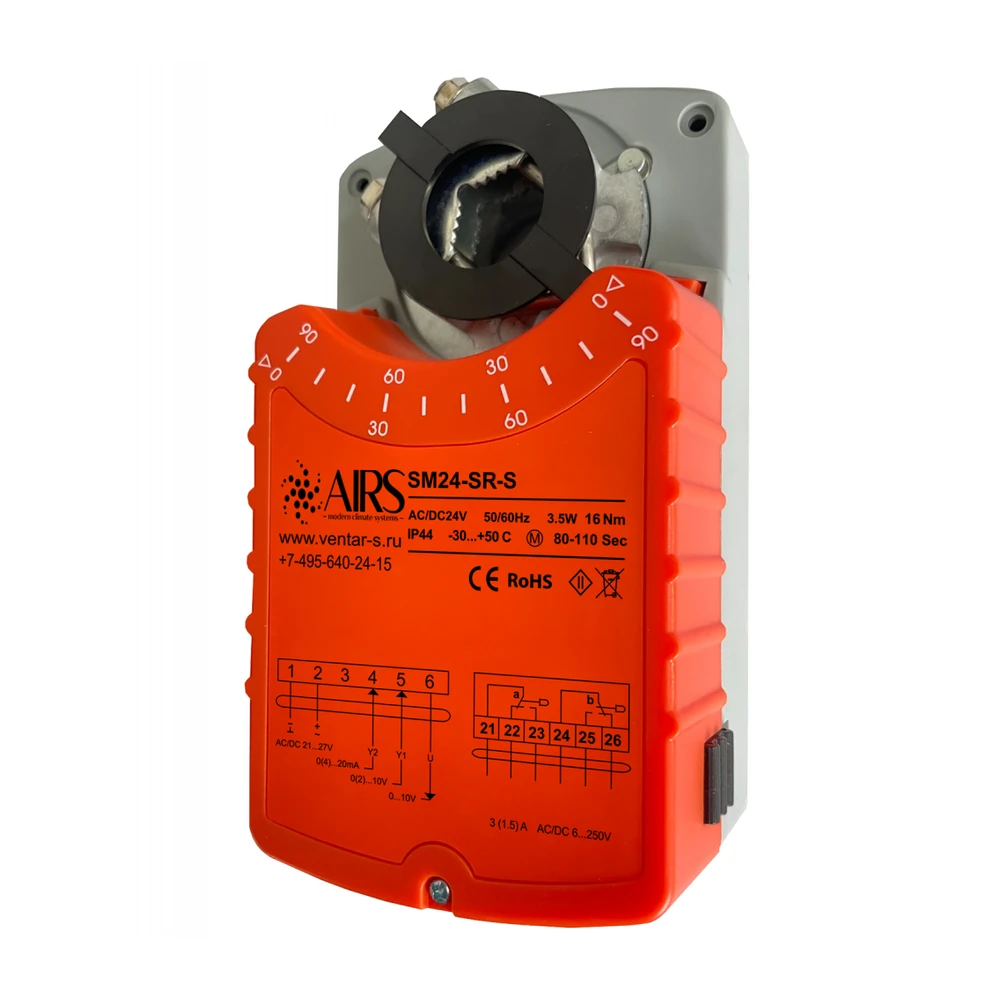

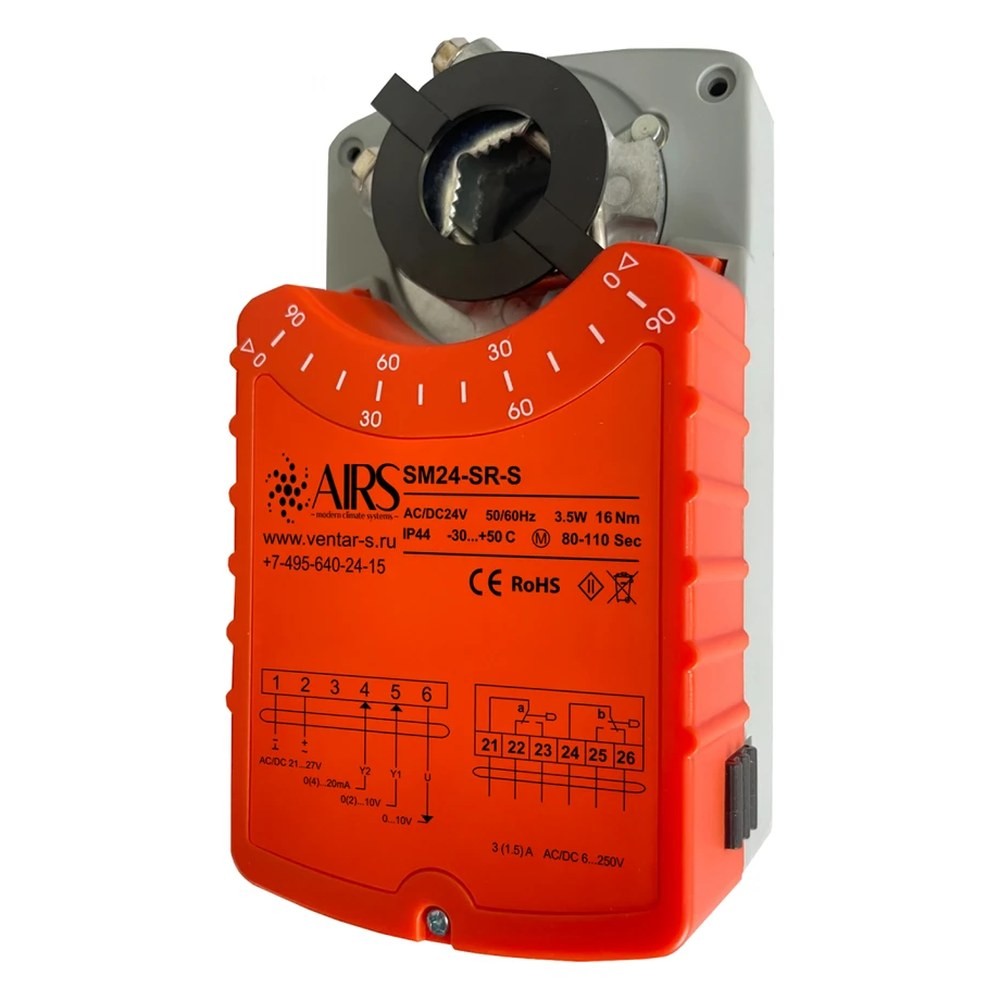

Электропривод AIRS SM24-SR-S

Электроприводы AIRS SM24-SR-S без возвратной пружины предназначены для управления воздушными заслонками и дроссель-клапанами, установленных в каналах систем вентиляции и кондиционирования воздуха.

Спецпредложение

Для получения скидки, заполните контактную форму

Электропривод AIRS SM24-SR-S

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

  • Пропорциональное управление
  • Наличие вспомогательных переключателей
  • Напряжение питания 24 В
  • Управление воздушными клапанами площадью до 3,2 м²
  • Крутящий момент 16 Нм
  • Возможно взрывозащищенное исполнение.

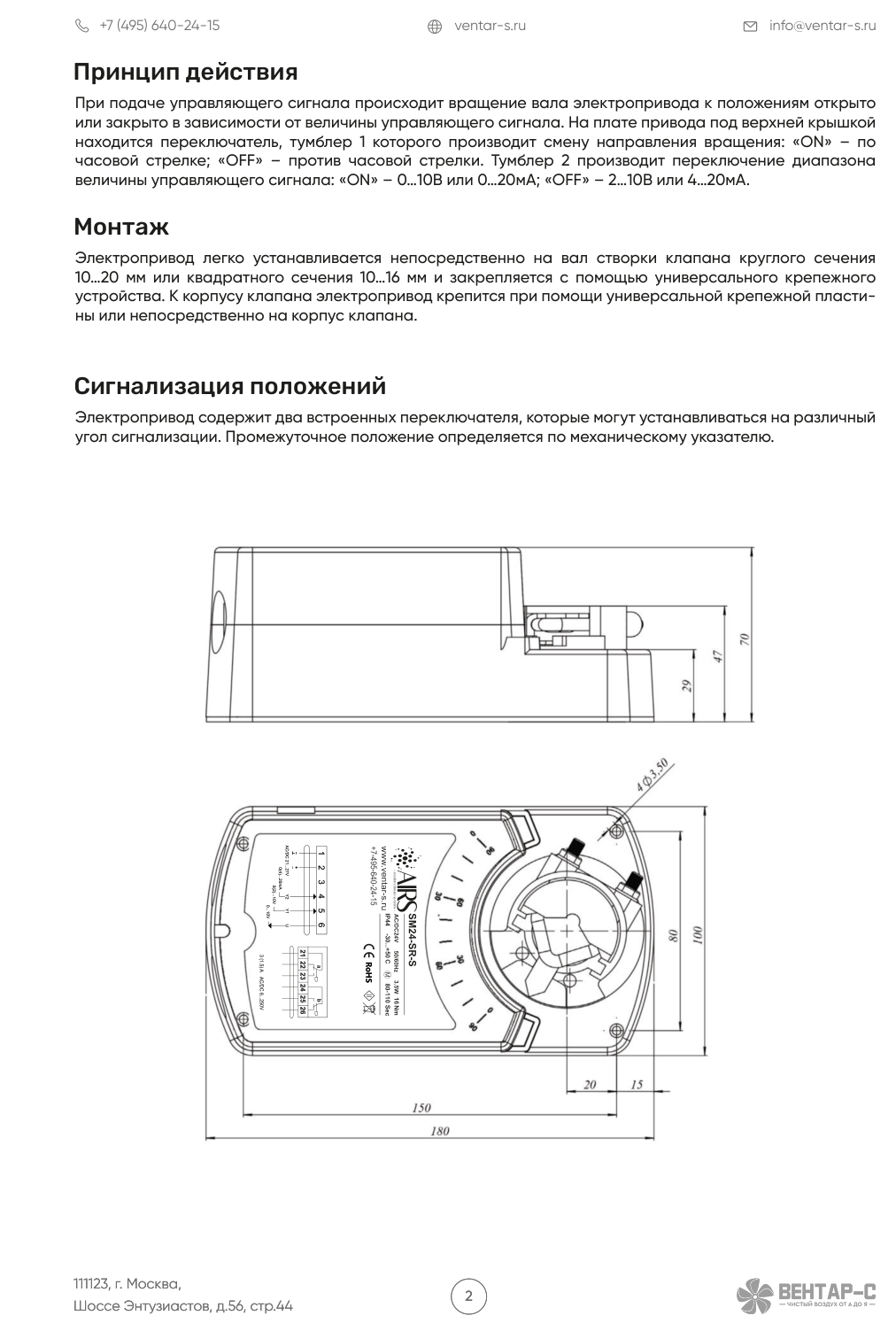

Принцип действия

При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение.
Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.



Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью специального хомута. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Характеристики

Управление
2/3-позиционное
Пропорциональное
0(2)-10В/
0(4)-20мА DC
0 -10В DC
Напряжение 24 В AC/DC 230 В AC 24 В AC/DC 230 В AC

Крутящий
момент
8 Нм
Площадь
заслонки
< 1,6 м2*

NM24
1,08 кг
NM230
1,08 кг
NM24-SR
1,08 кг
NM230-SR
1,10 кг
2 вспомогательных
переключателя
SPDT**
NM24-S
1,09 кг
NM230-S
1,10 кг
NM24-SR-S
1,09 кг
NM230-SR-S
1,13 кг

16 Нм
Площадь
заслонки
< 3,2 м2
*

SM24
1,08 кг
SM230
1,09 кг
SM24-SR
1,08 кг
SM230-SR
1,10 кг
2 вспомогательных
переключателя
SPDT**
SM24-S
1,09 кг
SM230-S
1,10 кг
SM24-SR-S
1,11 кг
SM230-SR-S
1,13 кг

24 Нм
Площадь
заслонки
< 4,8 м2
*

RM24
1,08 кг
RM230
1,09 кг
RM24-SR
1,09 кг
RM230-SR
1,10 кг
2 вспомогательных
переключателя
SPDT**
RM24-S
1,09 кг
RM230-S
1,10 кг
RM24-SR-S
1,12 кг
RM230-SR-S
1,12 кг
Время срабатывания – двигатель
– 8 Нм 30–40 с
– 16 Нм 70–95 с
– 24 Нм 115–160 с
Частота 50/60 Гц (AC)
Потребляемая мощность
– во время работы 4,5 Вт 4,8 Вт 4,5 Вт 4,8 Вт
– в состоянии покоя 0,4 Вт 1,2 Вт 0,7 Вт 1,0 Вт
– расчетная 6,5 ВА 6,5 ВА 6,5 ВА 10,0 ВА
Угол поворота 0~90º
– настройка 5°~85° (с шагом 5°)
Направление вращения переключается поворотом
разъема двигателя
на электронной плате
переключается переключателем
внутри привода
Уровень шума – двигатель < 45 дБ(А)
Тип плавного сигнала обратной связи 0(2)-10В DC 0 -10В DC
Электрическое подключение Винтовые клеммы
Вспомогательные переключатели
3 (1,5) А, 230 В
Степень защиты
Класс защиты III низкое
напряжение
II III низкое
напряжение
II
Влажность окружающей среды 95 % RH, без образования конденсата
Температура окружающей среды -30~+50 ºC
Температура хранения -40~+70 ºC
Срок службы 60 000 циклов работы
Механическое подключение
– круглых штоков от ø10 до ø20 мм
– квадратных штоков от 10х10 до 16х16 мм
Ручное управление вывод из зацепления с помощью кнопки на
крышке привода
Соответствие стандартам ISO, CE, EAC
* Максимальная площадь заслонки рассчитана ориентировочно на оптимальных условиях (без влияния воздушного потока, дифференциального давления и т. д.).
** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.

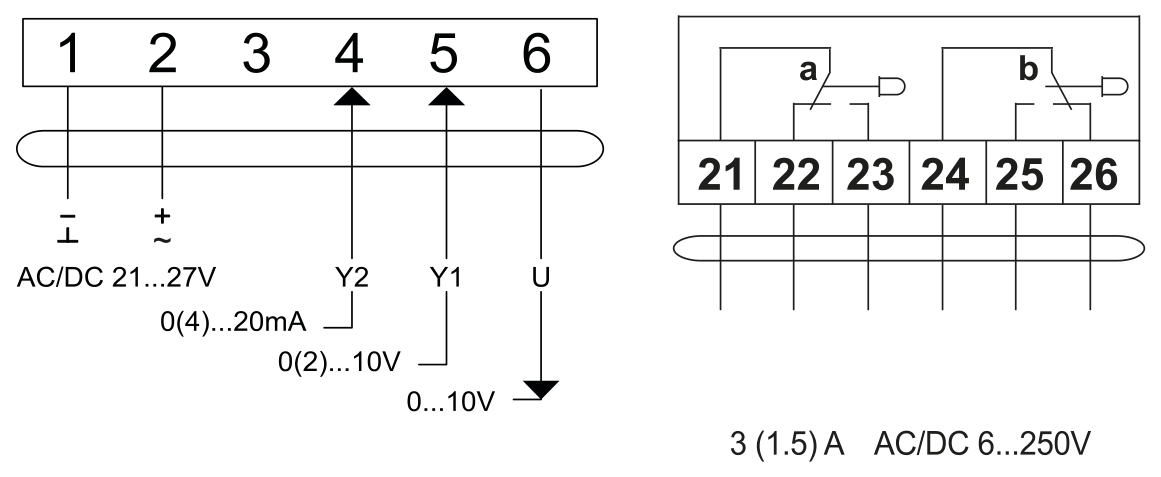

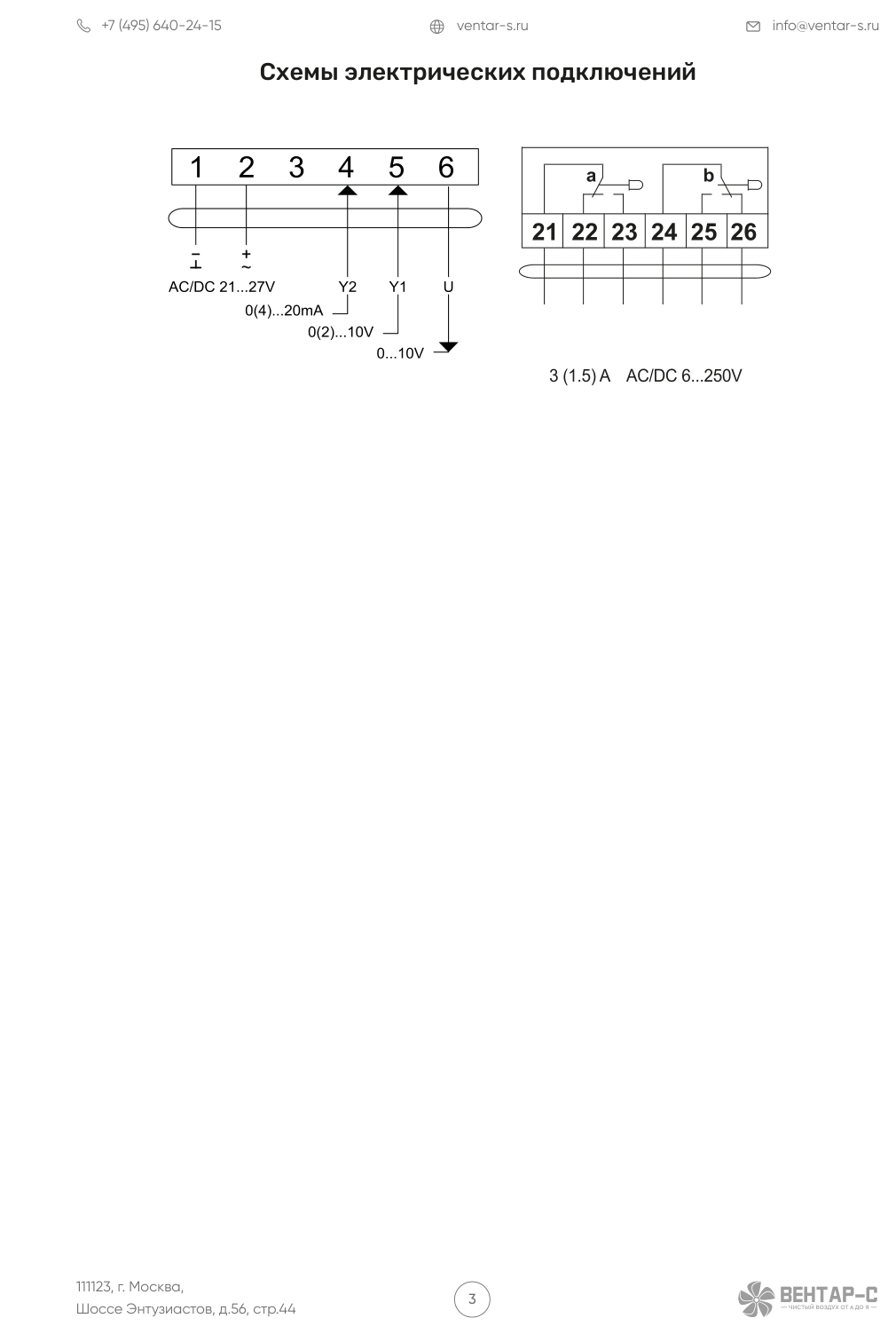

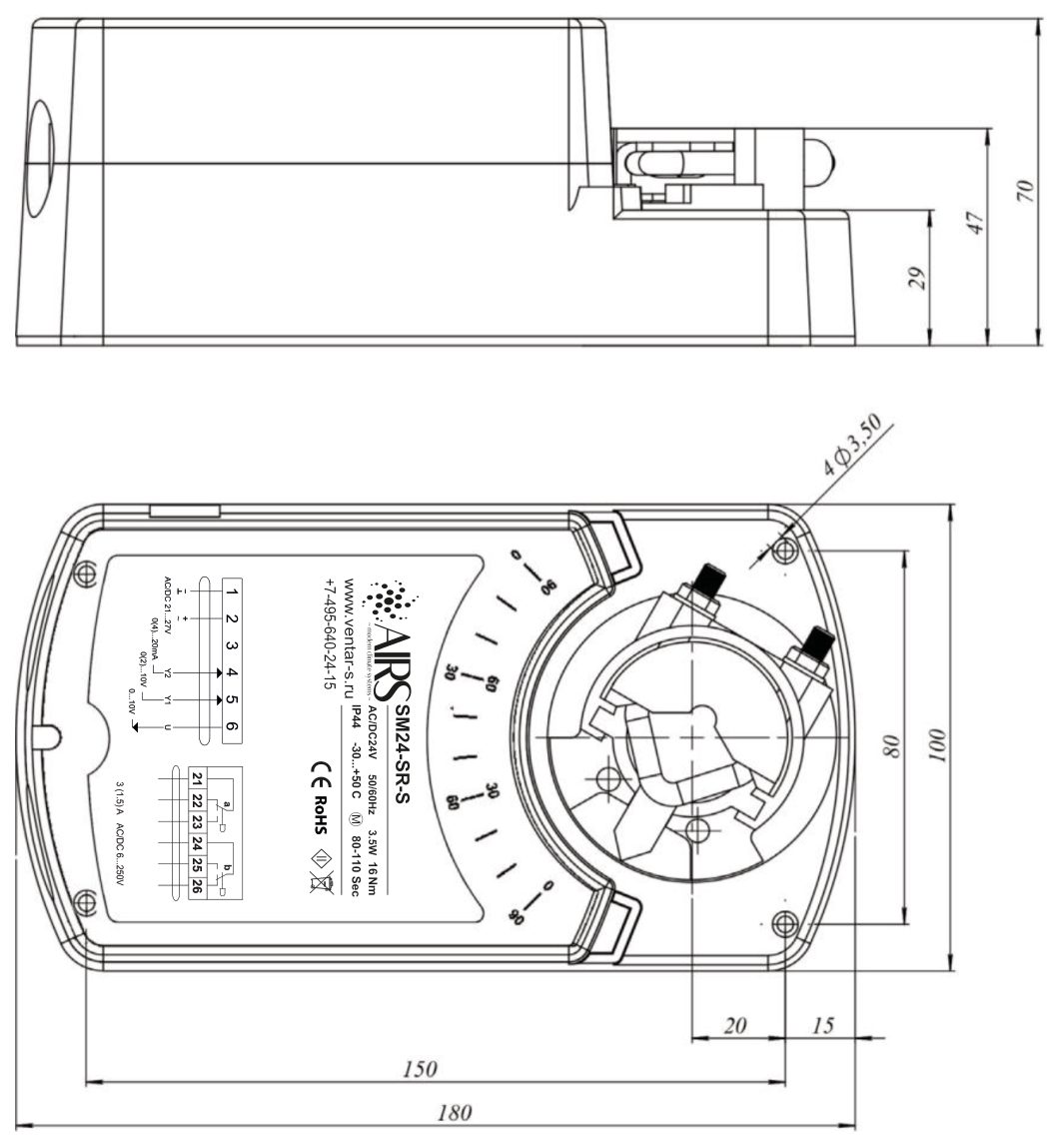

Схемы

Крутящий момент

Напряжение

Вспомогательный переключатель

Тип регулирования
