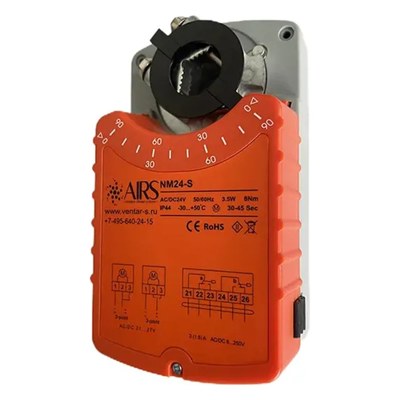

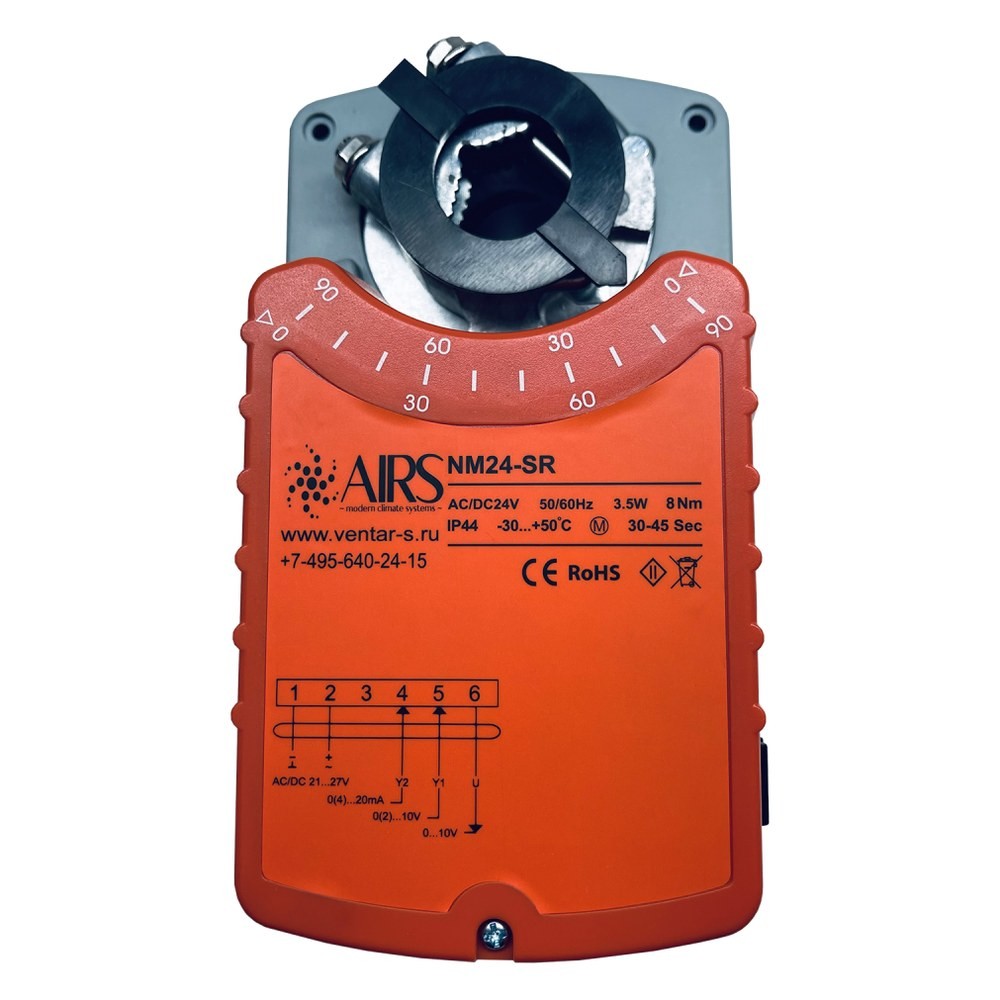

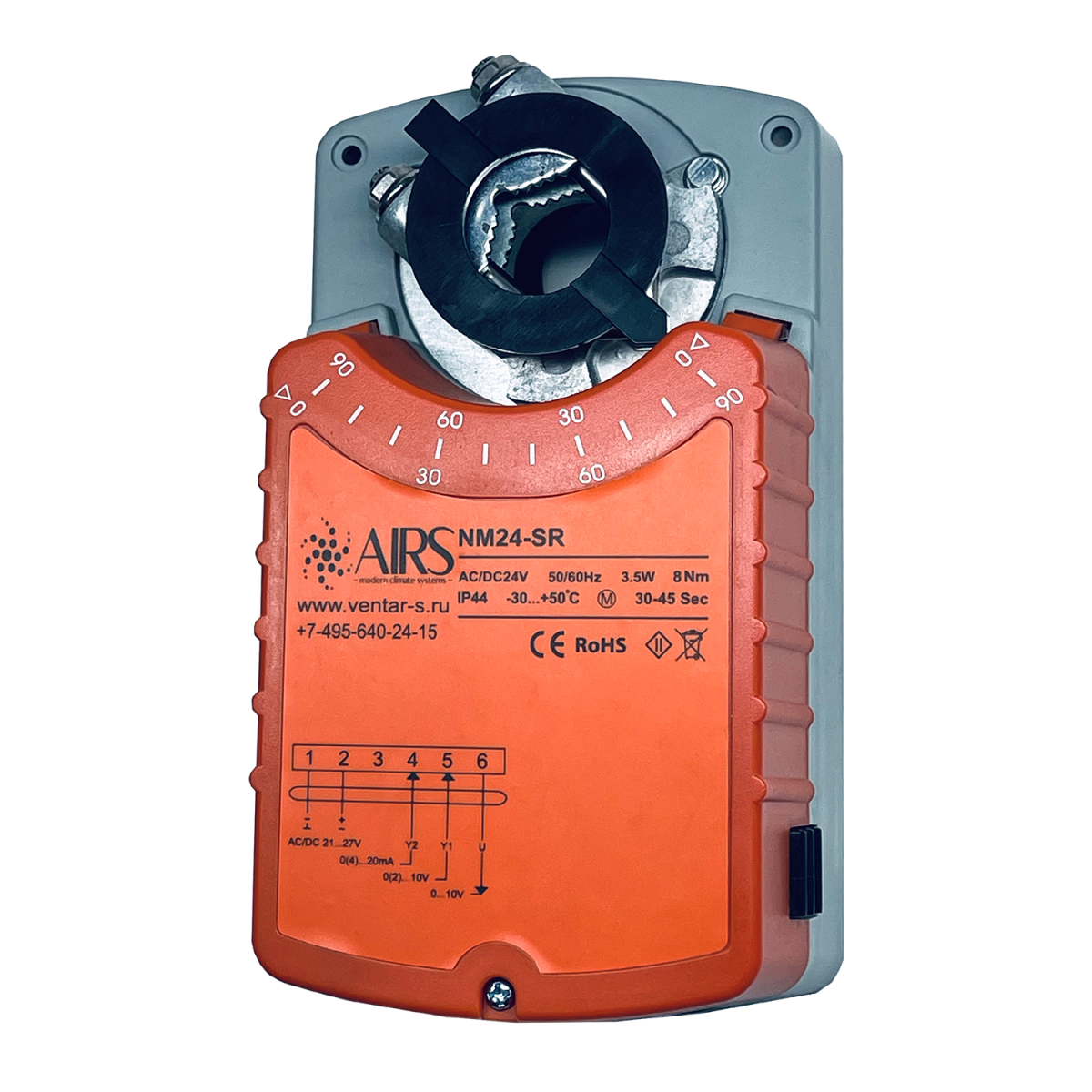

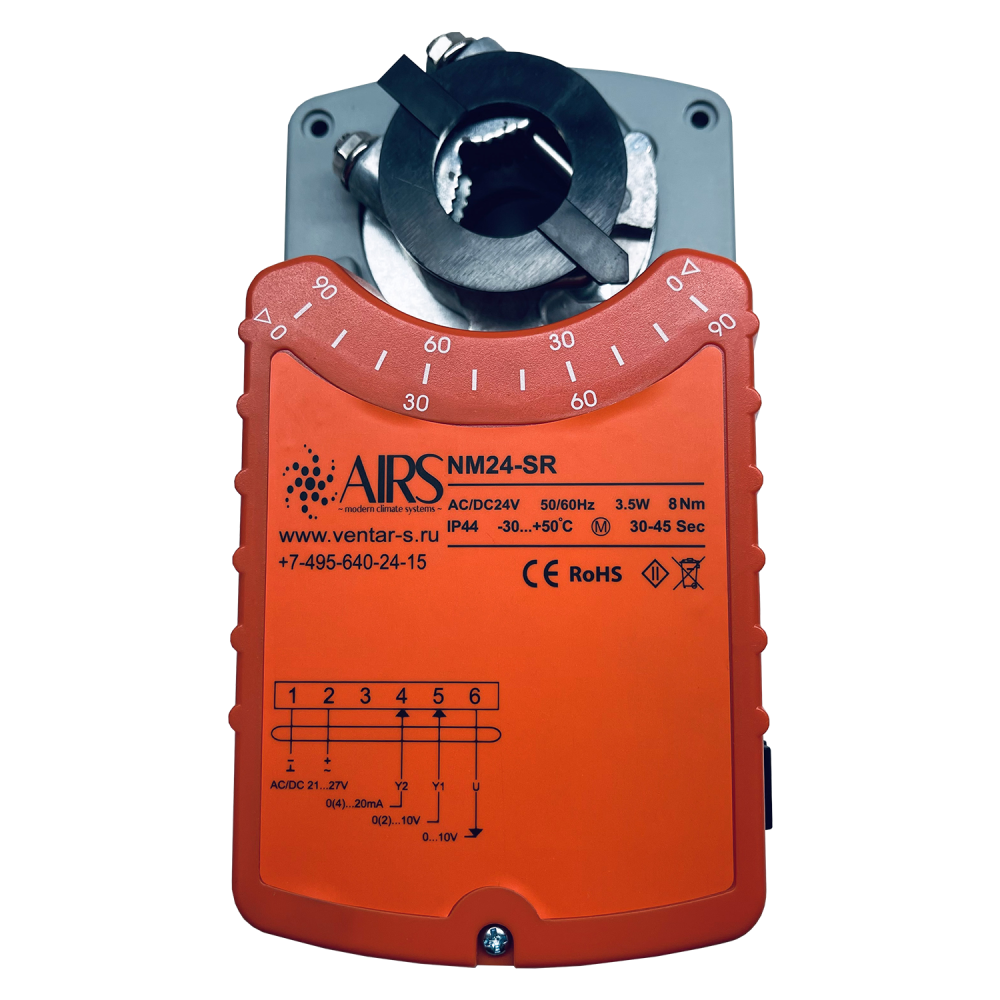

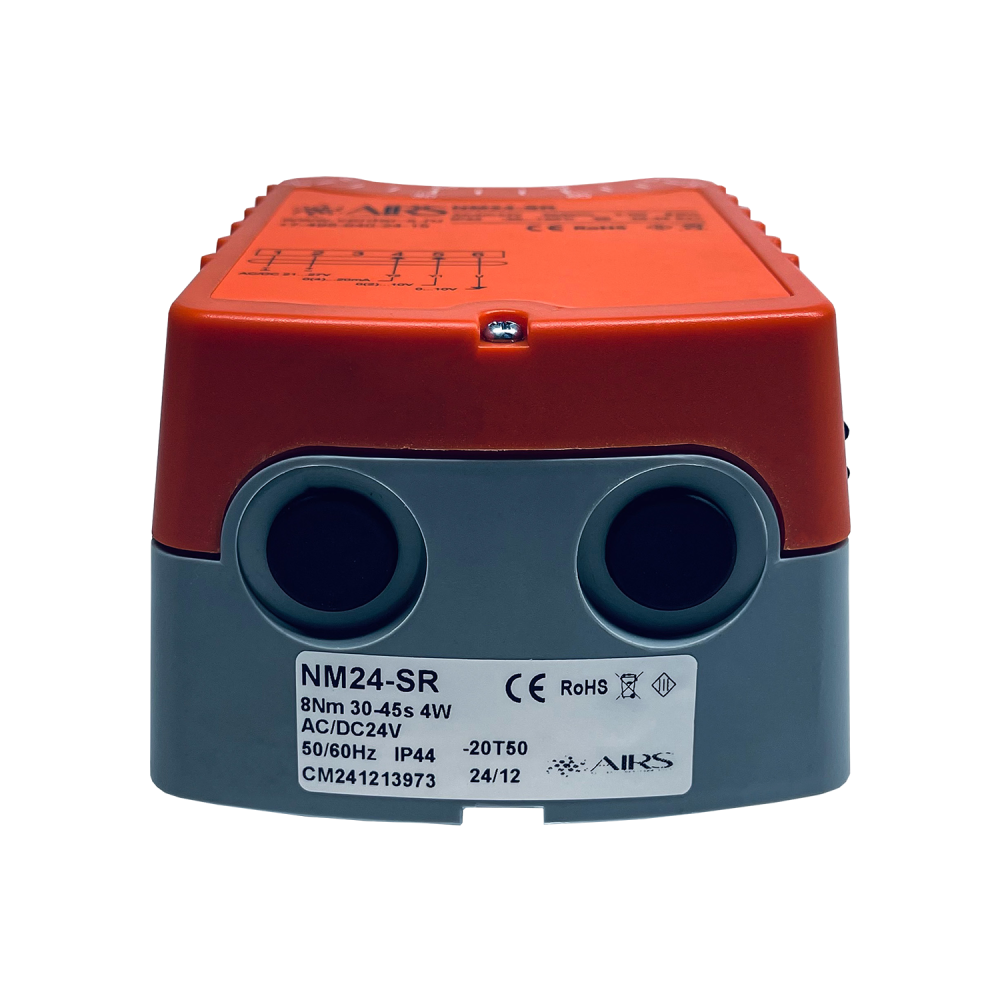

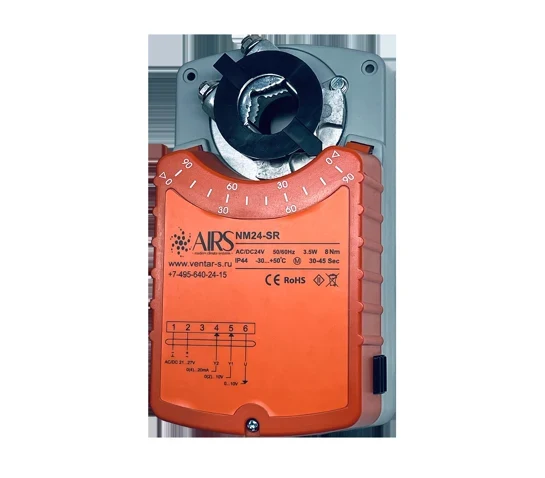

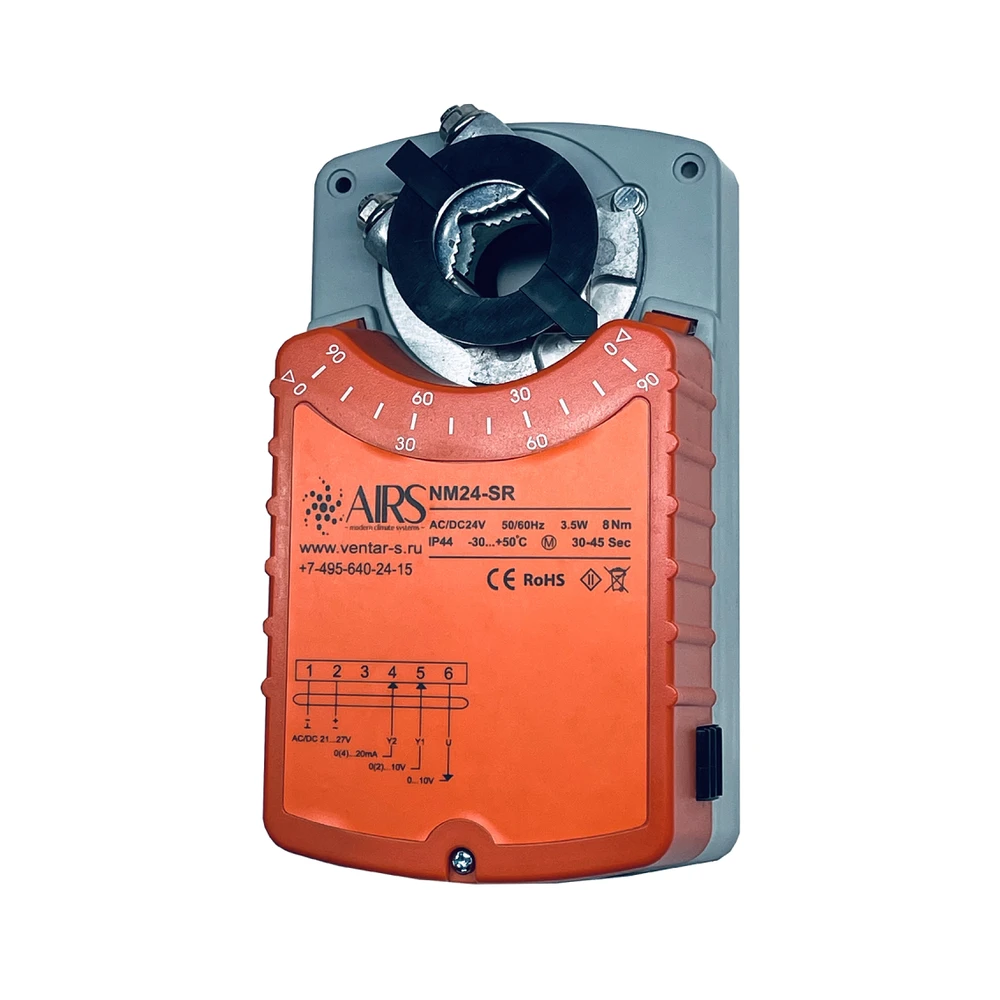

Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к
положениям открыто или закрыто в зависимости от величины управляющего сигнала.
На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» – по часовой стрелке; «OFF»
– против часовой стрелки. Тумблер 2 производит переключение диапазона величины
управляющего сигнала: «ON» – 0…10В или 0…20мА; «OFF» – 2…10В или 4…20мА.

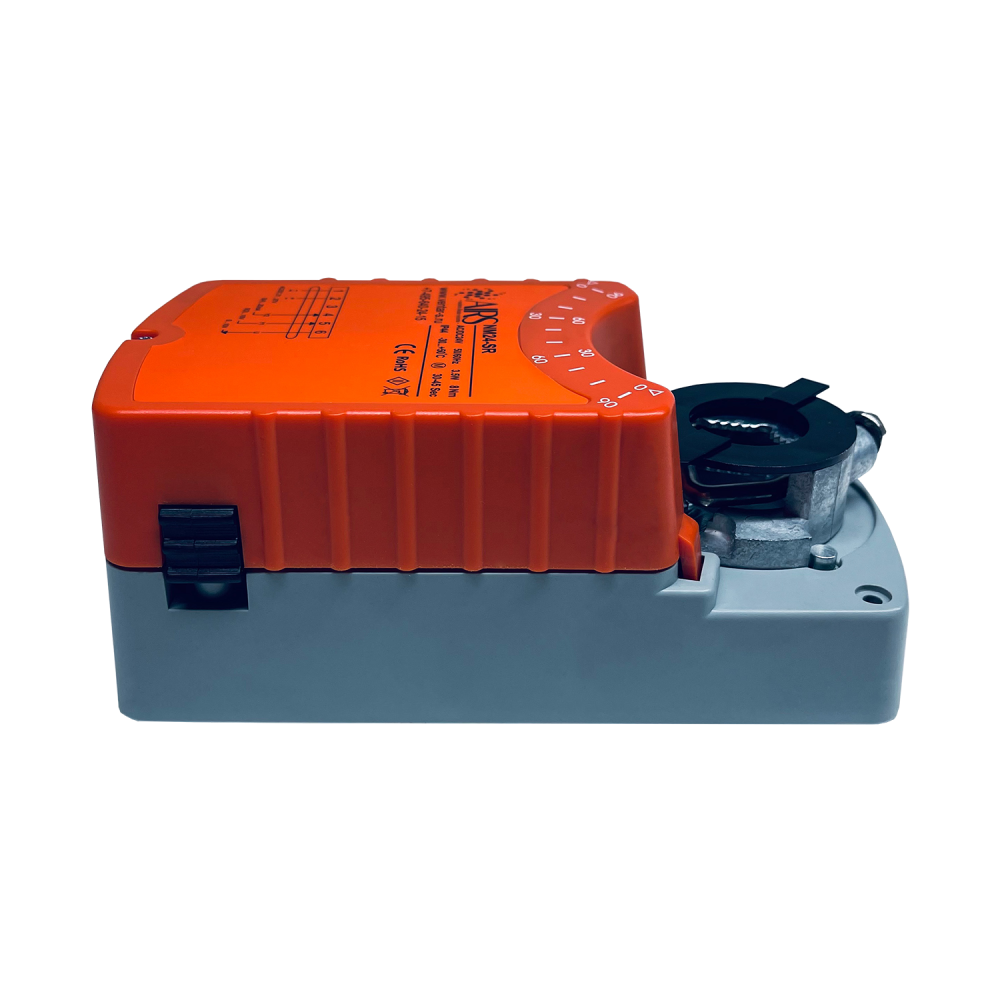

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана
круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с

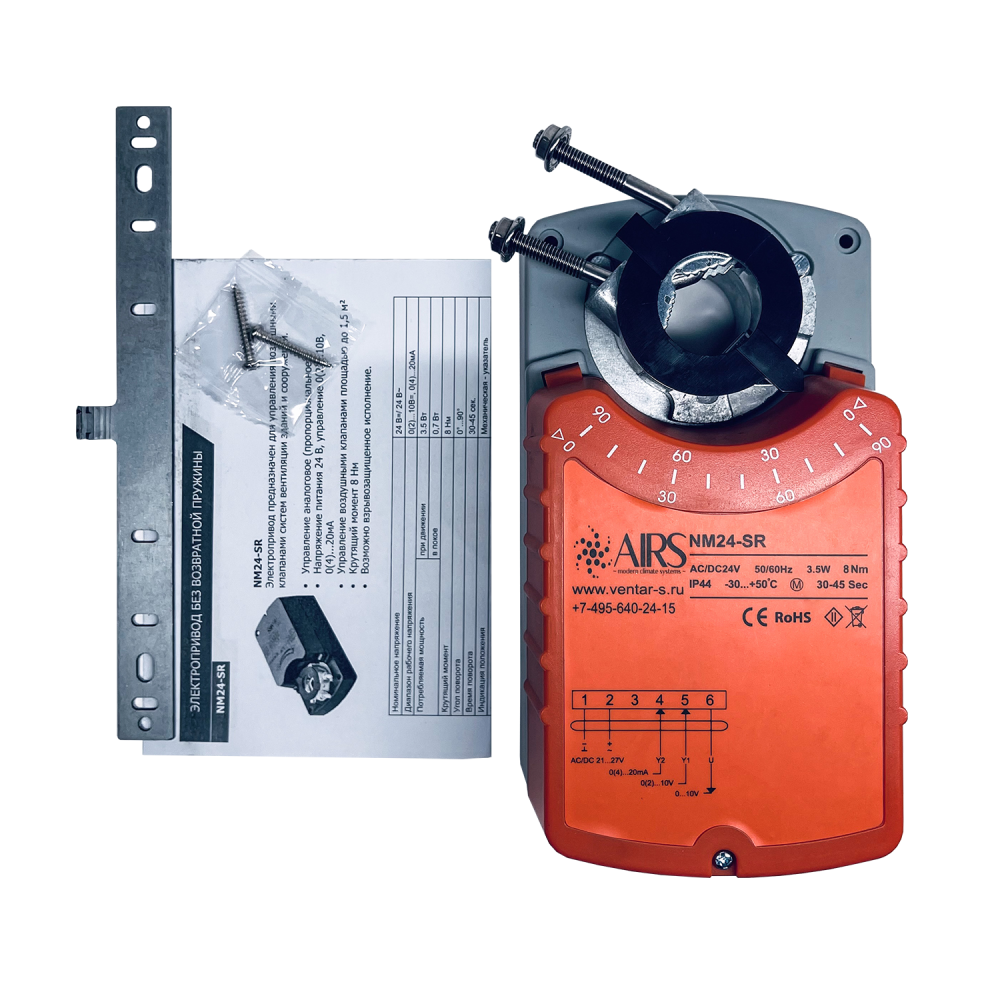

помощью универсального крепежного устройства. К корпусу клапана электропривод
крепится при помощи универсальной крепежной пластины или непосредственно на
корпус клапана.
Сигнализация положений
Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала
привода, кроме того промежуточное положение определяется по механическому
указателю.
| Номинальное напряжение | 24 В=/ 24 В~ | |
| Диапазон рабочего напряжения | 0(2)…10В=, 0(4)…20мА | |
|
Потребляемая мощность
|
при движении | 3.5 Вт |
| в покое | 0,7 Вт | |
| Крутящий момент | 8 Нм | |
| Угол поворота | 0°…90° | |
| Время поворота | 30-45 сек. | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | III (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 45 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 1,3 кг | |
