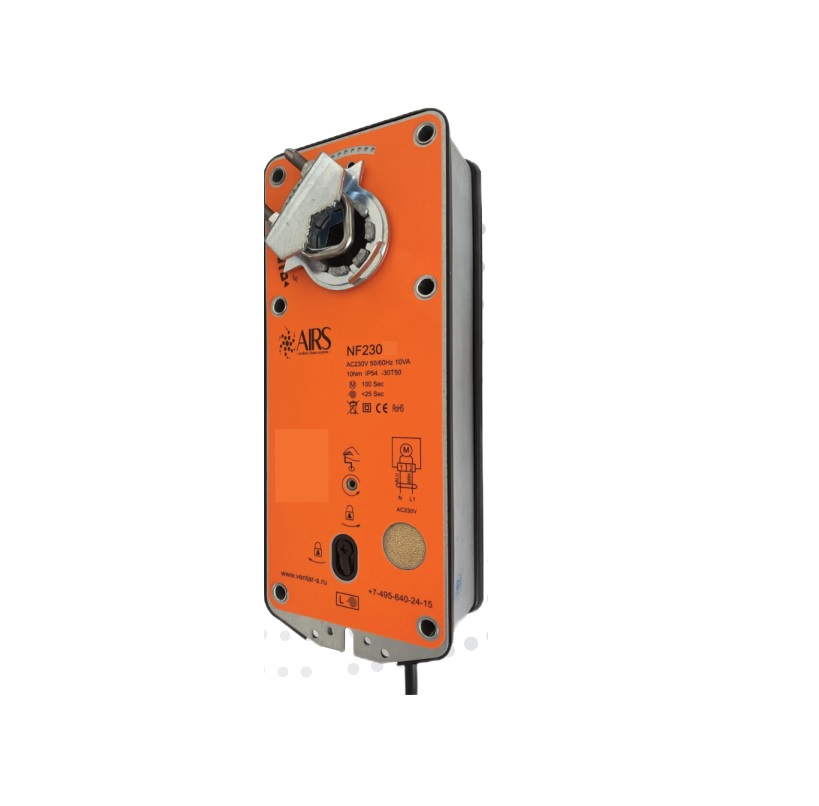

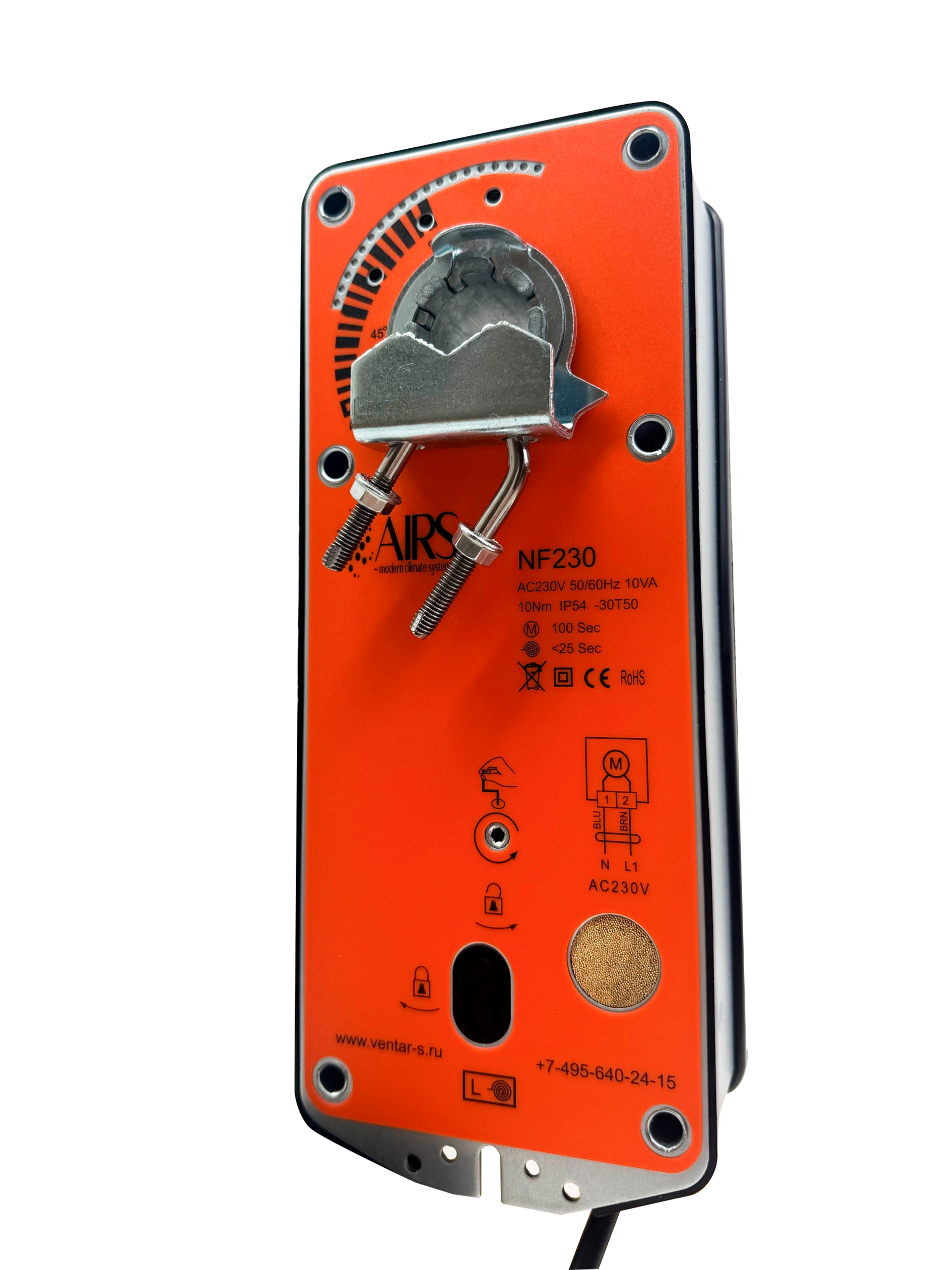

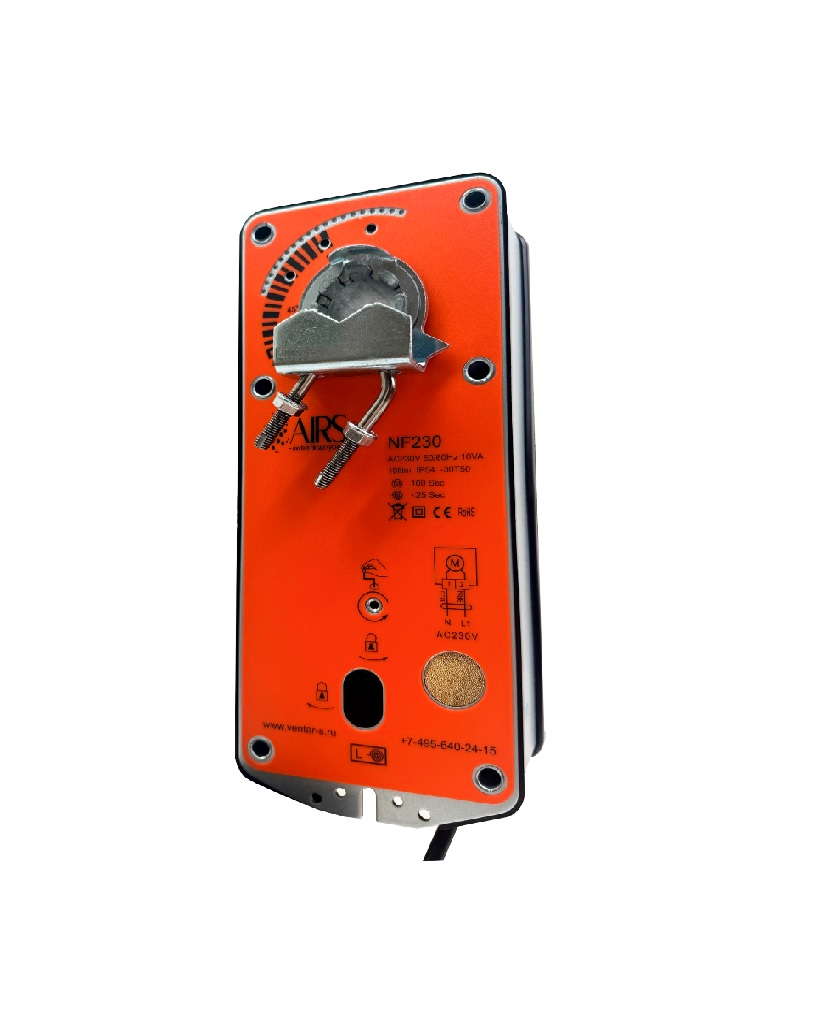

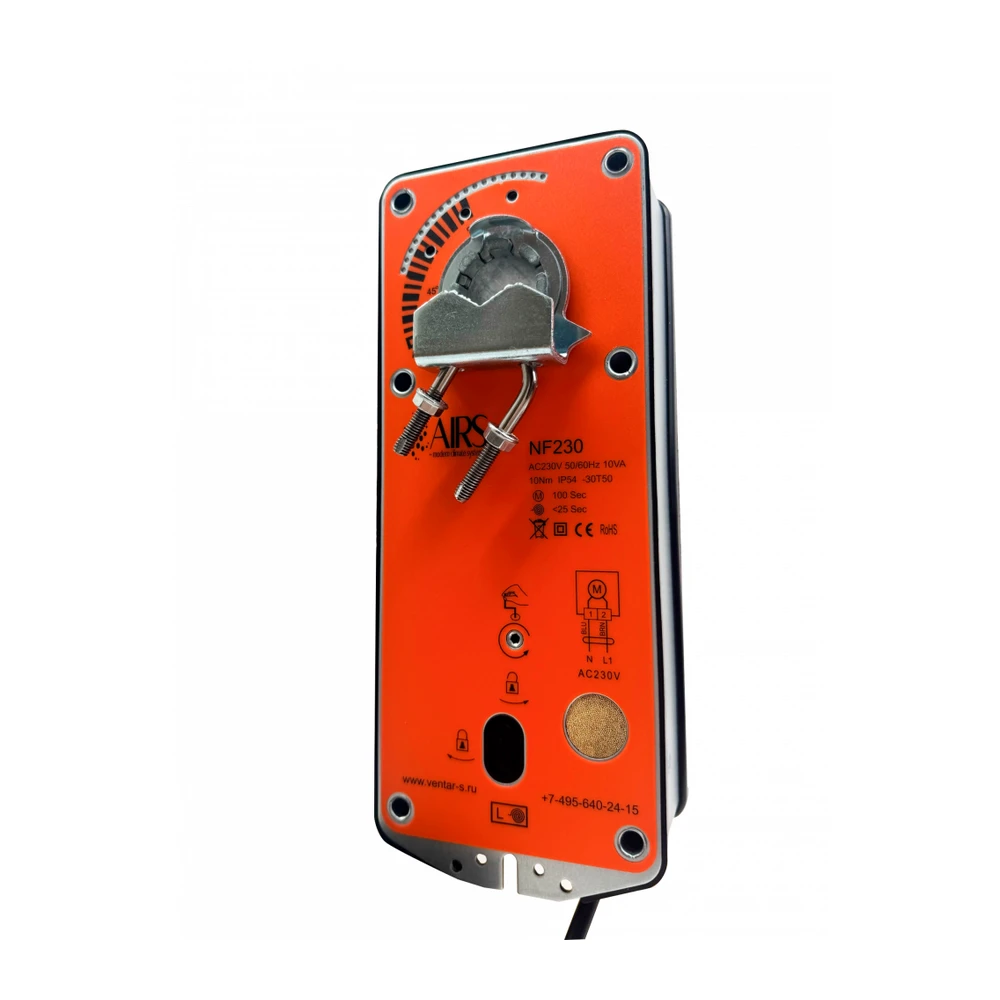

AIRS NF230
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
- Электропривод с возвратной пружиной
- Напряжение питания ~ 230 В
- Управление воздушными клапанами площадью до 2 м2
- Крутящий момент 10 Нм
- Возможно взрывозащищенное исполнение
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одно- временно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж

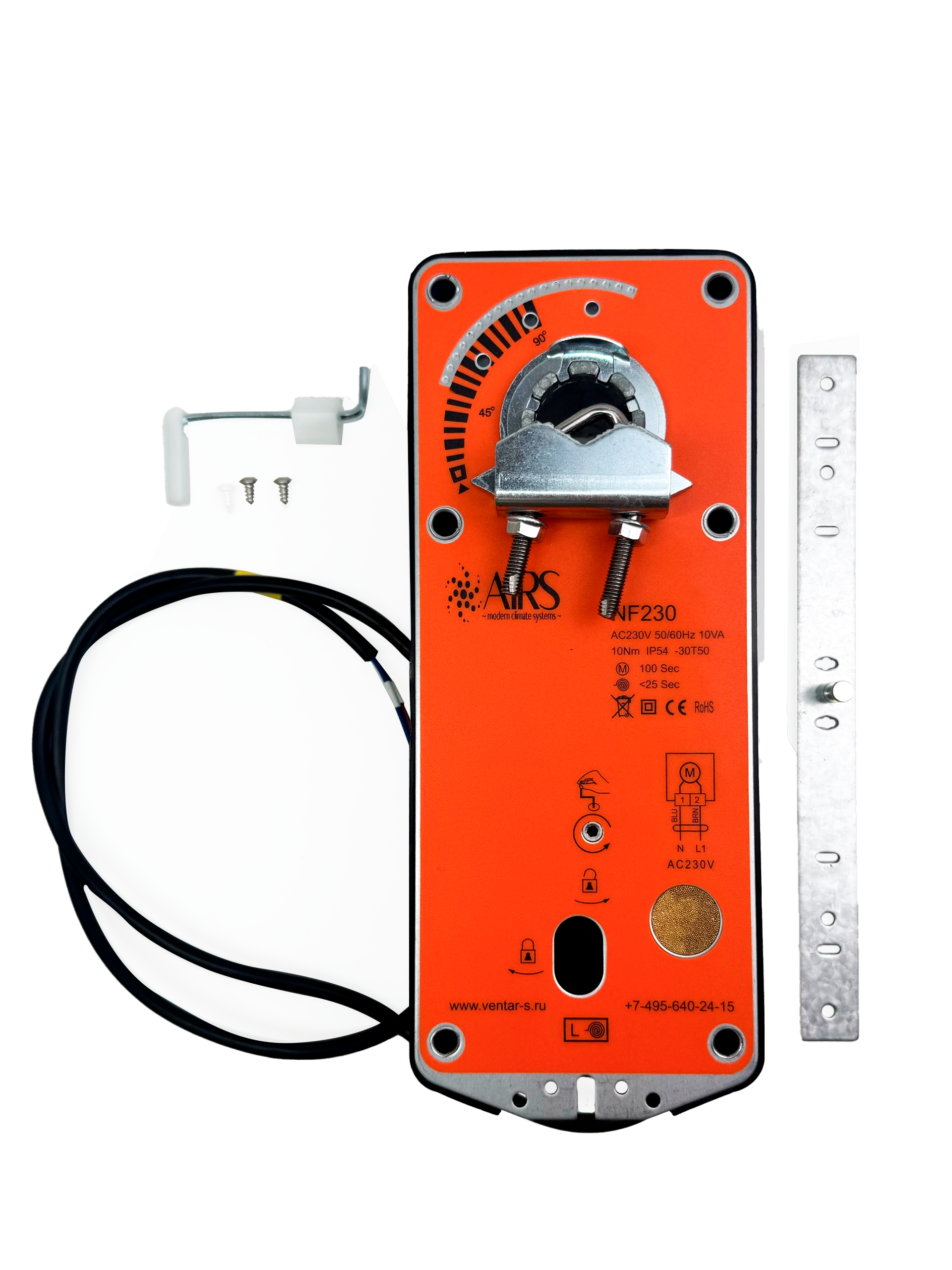

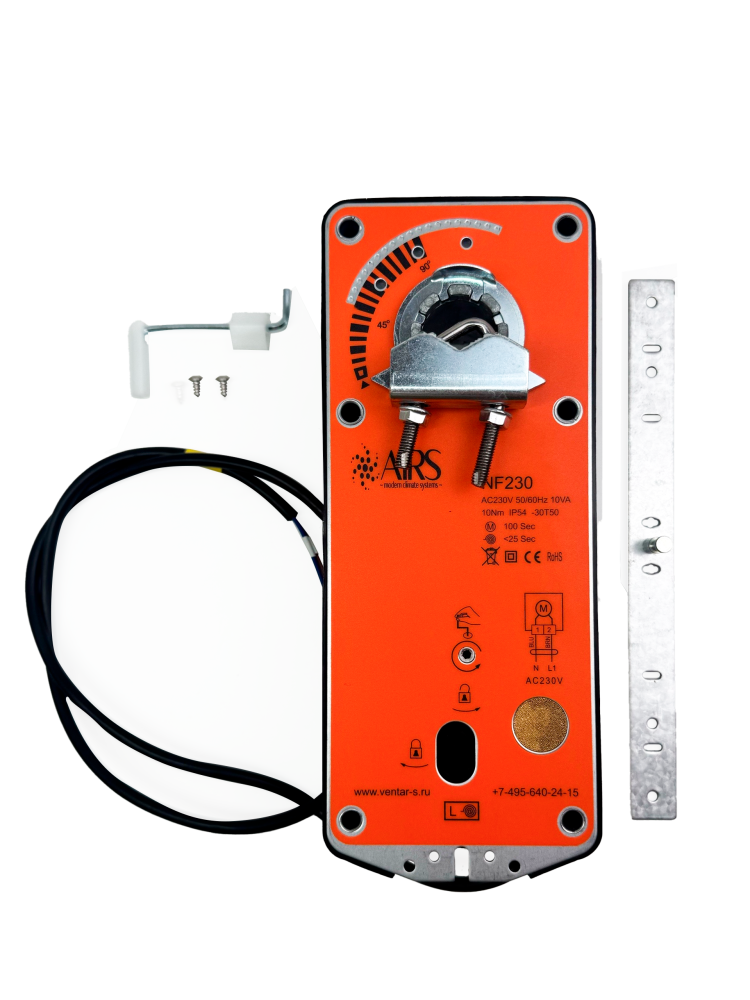

Электропривод легко устанавливается непосредственно на вал створки клапана 10 … 20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Сигнализация положений
Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.
Схемы электрических подключений
