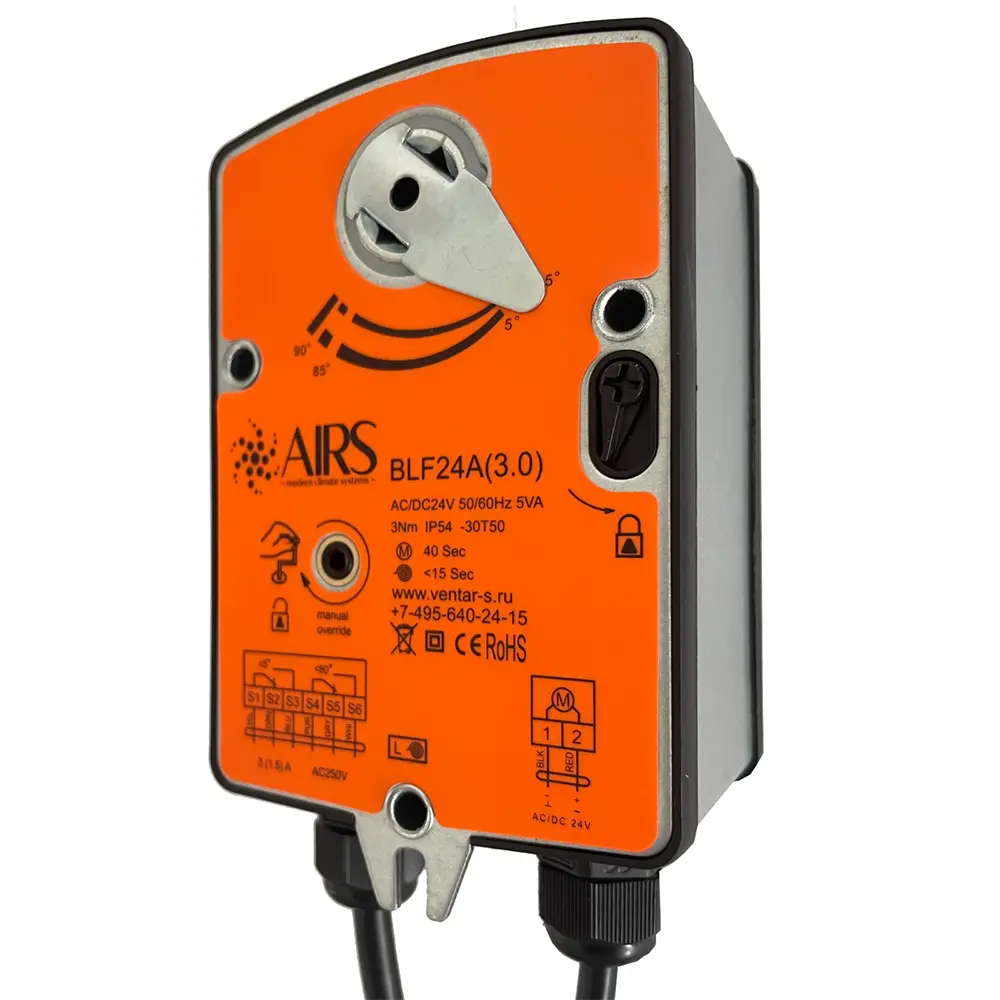

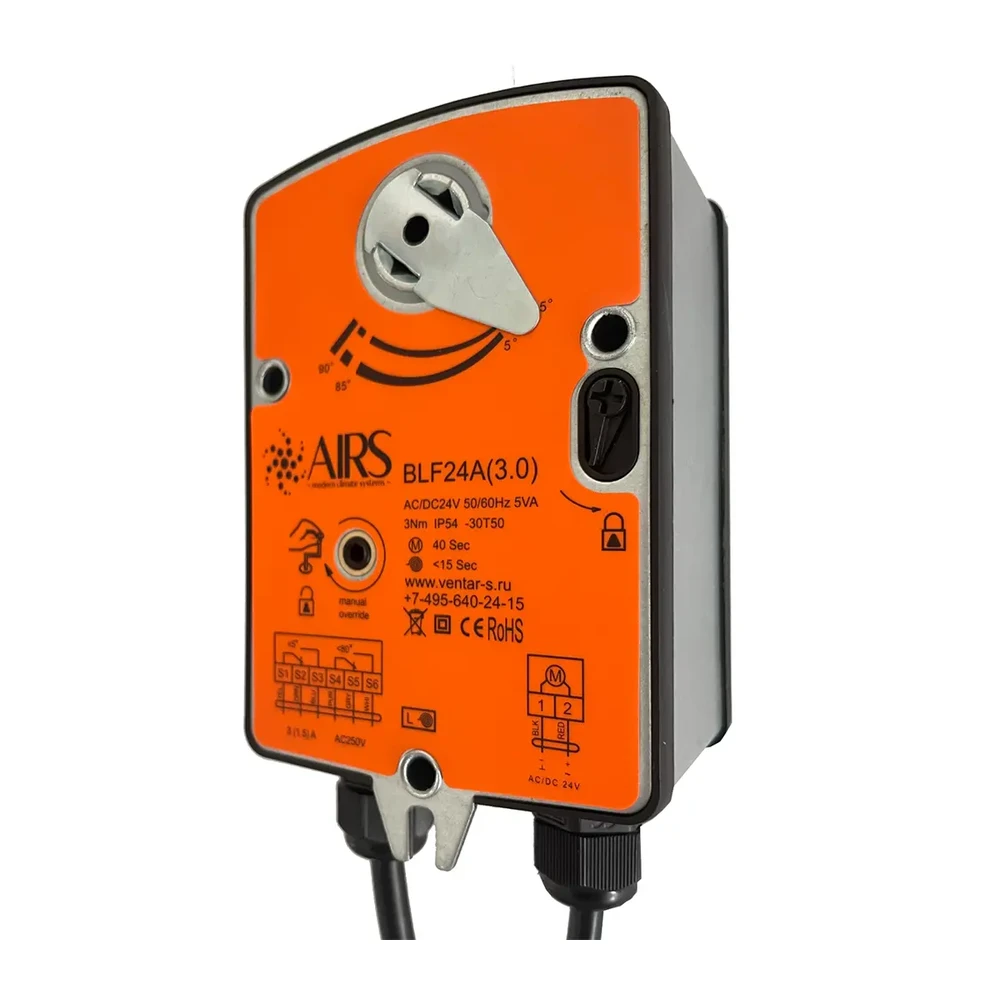

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее
положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное
положение.
Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при
подаче питания на привод. Управление осуществляется прилагаемым в комплекте
ключом.
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц | |
| Диапазон номинального напряжения | 21.6…26.4 В | |
|
Потребляемая мощность
|
при движении | 5 Вт |
| при удержании | 2 Вт | |
| расчетная мощность | 5 ВА | |
|
Соединительный кабель двигателя
|
двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² | |
| Вспомогательный переключатель | 3(1.5) А, АС 24 В | |
|
Крутящий момент
|
двигателя | Min 3 Нм при ном. напряжении |
| пружины | Min 3 Нм | |
| Точки переключения | 5°…80° | |
| Направление поворота | Выбирается установкой L/R | |
| Угол поворота | 0°…90° | |
|
Время поворота
|
двигателя | 40 сек. |
| пружины | ≤ 15 сек. | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 62 дБ | |
| Температура окружающей среды | -20°…+50° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 1,2 кг | |
