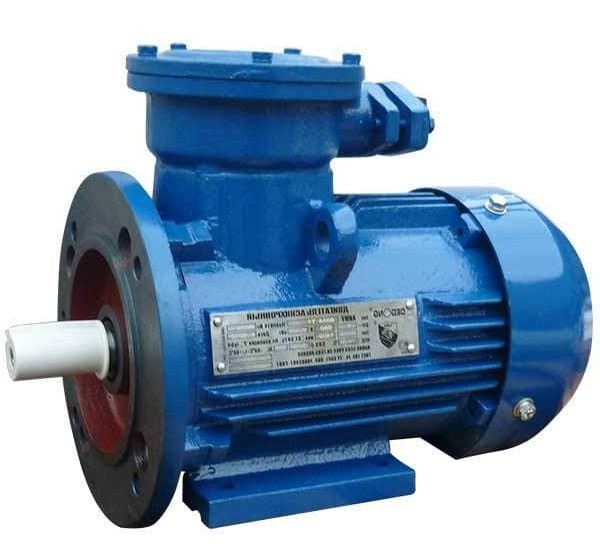

Электродвигатели серии АИМУ 80

Электродвигатели АИМУ предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок.

Артикул: АИМУ 80 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Общие сведения

Электродвигатели АИМУ имеют маркировку взрывозащиты 1 Ex d IIB T4 (ВОВ 63-180 мм.),
1Ex d IIB T4 Gb (ВОВ 200-355 мм.) и предназначены для эксплуатации во взрывоопасных
зонах помещений и наружных установок, в которых могут образовываться взрывоопасные
смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам
самовоспламенения Т1, Т2, ТЗ и Т4.

Двигатели изготавливают в соответствии с требованиями:

  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУ 80

Тип двигателя АИМУ 80 А2
Мощность, кВт 1,5
Синхронная частота вращения, (мин-1) 3000
Ток, А при 380В, 380/660В 3,4
КПД, % 78
Коэффициент мощности 0,87
Скольжение, ном., % 7
Кратность начального пускового тока 6
Кратность начального пускового момента 2,2
Кратность максимального момента 2,3
Момент инерции ротора, H*м2 (кгс*м2) 0,0025
Тип двигателя АИМУ 80 В2
Мощность, кВт 2,2
Синхронная частота вращения, (мин-1) 3000
Ток, А при 380В, 380/660В 4,7
КПД, % 80
Коэффициент мощности 0,88
Скольжение, ном., % 7
Кратность начального пускового тока 6,2
Кратность начального пускового момента 2,2
Кратность максимального момента 2,3
Момент инерции ротора, H*м2 (кгс*м2) 0,0028
Тип двигателя АИМУ 80 А4
Мощность, кВт 1,1
Синхронная частота вращения, (мин-1) 1500
Ток, А при 380В, 380/660В 2,7
КПД, % 76
Коэффициент мощности 0,66
Скольжение, ном., % 6
Кратность начального пускового тока 5,5
Кратность начального пускового момента 2,3
Кратность максимального момента 2,3
Момент инерции ротора, H*м2 (кгс*м2) 0,0036
Тип двигателя АИМУ 80 В4
Мощность, кВт 1,5
Синхронная частота вращения, (мин-1) 1500
Ток, А при 380В, 380/660В 3,7
КПД, % 77
Коэффициент мощности 0,77
Скольжение, ном., % 7
Кратность начального пускового тока 5,5
Кратность начального пускового момента 2,3
Кратность максимального момента 2,3
Момент инерции ротора, H*м2 (кгс*м2) 0,004
Тип двигателя АИМУ 80 А6
Мощность, кВт 0,75
Синхронная частота вращения, (мин-1) 1000
Ток, А при 380В, 380/660В 2,3
КПД, % 69
Коэффициент мощности 0,71
Скольжение, ном., % 7
Кратность начального пускового тока 4,5
Кратность начального пускового момента 2,0
Кратность максимального момента 2,1
Момент инерции ротора, H*м2 (кгс*м2) 0,0044
Тип двигателя АИМУ 80 В6
Мощность, кВт 1,1
Синхронная частота вращения, (мин-1) 1000
Ток, А при 380В, 380/660В 3,2
КПД, % 71
Коэффициент мощности 0,72
Скольжение, ном., % 7
Кратность начального пускового тока 4,5
Кратность начального пускового момента 2,0
Кратность максимального момента 2,1
Момент инерции ротора, H*м2 (кгс*м2) 0,005
