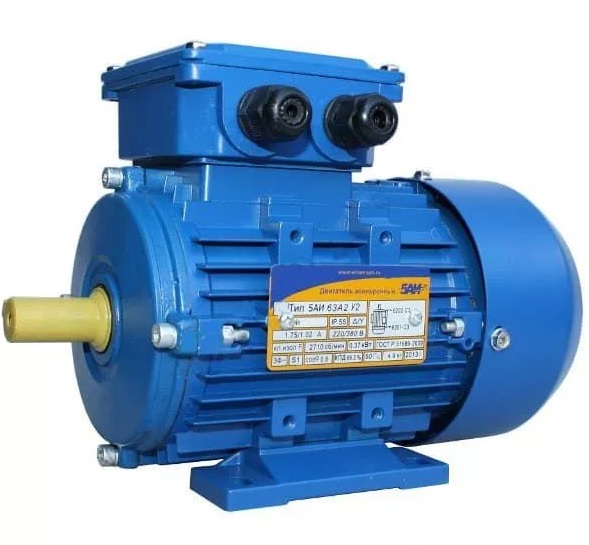

Электродвигатели серии 5АИ 250 — унифицированная серия асинхронных электродвигателей.
Электродвигатели серии 5АИ охватывают диапазон мощностей от 0,06 до 315 кВт. В настоящий каталог вошли 17 габаритов электродвигателей, характеризуемых значениями высоты оси вращения от 50 до 355 мм и частотами вращения 3000, 1500, 1000, 750, 600 об/мин.
Электродвигатели основного исполнения предназначены для работы от сети переменного
тока частоты 50 Гц и изготавливаются на следующие номинальные напряжения:
- на 50-160 габарит – 220/380 В;
- на 160-355 габарит – 380/660 В.
Характеристики
Двигатели асинхронные унифицированной серии 5АИ с короткозамкнутым ротором, закрытого исполнения предназначены для режимов работы S1, S3 40%, S4 40% по ГОСТ Р 52776-2007 от сети переменного тока частотой 50Гц, напряжением до 660В.
Вид климатического исполнения У1, У2, УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150–69.
Допуски на установочные и присоединительные размеры по ГОСТ 8592–79 для нормальной точности.
В зависимости от способа монтажа двигатели изготавливаются следующих видов конструктивных исполнений: IM 1001, IM 2001, IM 3001, IM 1081, IM 2081, IM 3081, IM 1002, IM 2002, IM 3002, IM 1082, IМ 2082, IM 3082 и др. по ГОСТ 2479-79.
Степень защиты двигателей IP54, IP55 по ГОСТ IEC 60034-5-2011.
Способ охлаждения IС0141 по ГОСТ 20459–87.
Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008.
Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008.
Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865–93.
Технические характеристики серии 5АИ 250
Тип двигателя | Номин. мощность, кВт | Ном. ток, А при 380В | Синхронная чистота вращения, об/мин |
КПД % | Коэф. мощ-ти | Mmax/Мн | Mn/Мн | In/Iн | Вес, кг |
---|---|---|---|---|---|---|---|---|---|
5АИ 250S2 | 75 | 135 | 3000 | 92,5 | 0,91 | 2,3 | 2 | 7,5 | 395 |
5АИ 250S4 | 75 | 141 | 1500 | 94 | 0,86 | 2,3 | 2,2 | 7,2 | 400 |
5АИ 250S6 | 45 | 85 | 1000 | 92,5 | 0,86 | 2 | 2,1 | 7 | 365 |
5АИ 250S8 | 37 | 78,3 | 750 | 92 | 0,78 | 2 | 1,9 | 6,6 | 390 |
5АИ 250M2 | 90 | 161,1 | 3000 | 93 | 0,91 | 2,3 | 2 | 7,5 | 410 |
5АИ 250M4 | 90 | 167,2 | 1500 | 94 | 0,87 | 2,3 | 2,2 | 7,2 | 430 |
5АИ 250M6 | 55 | 105 | 1000 | 92,5 | 0,86 | 2 | 2,1 | 7 | 400 |
5АИ 250M8 | 45 | 93,7 | 750 | 92,5 | 0,79 | 2 | 1,8 | 6,6 | 410 |
