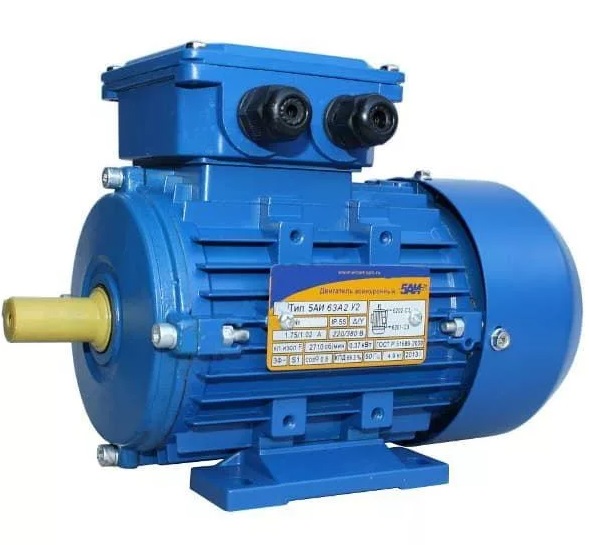

Электродвигатели серии 5АИ 180 — унифицированная серия асинхронных электродвигателей.
Электродвигатели серии 5АИ охватывают диапазон мощностей от 0,06 до 315 кВт. В настоящий каталог вошли 17 габаритов электродвигателей, характеризуемых значениями высоты оси вращения от 50 до 355 мм и частотами вращения 3000, 1500, 1000, 750, 600 об/мин.
Электродвигатели основного исполнения предназначены для работы от сети переменного
тока частоты 50 Гц и изготавливаются на следующие номинальные напряжения:
- на 50-160 габарит – 220/380 В;
- на 160-355 габарит – 380/660 В.
Характеристики
Двигатели асинхронные унифицированной серии 5АИ с короткозамкнутым ротором, закрытого исполнения предназначены для режимов работы S1, S3 40%, S4 40% по ГОСТ Р 52776-2007 от сети переменного тока частотой 50Гц, напряжением до 660В.
Вид климатического исполнения У1, У2, УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150–69.
Допуски на установочные и присоединительные размеры по ГОСТ 8592–79 для нормальной точности.
В зависимости от способа монтажа двигатели изготавливаются следующих видов конструктивных исполнений: IM 1001, IM 2001, IM 3001, IM 1081, IM 2081, IM 3081, IM 1002, IM 2002, IM 3002, IM 1082, IМ 2082, IM 3082 и др. по ГОСТ 2479-79.
Степень защиты двигателей IP54, IP55 по ГОСТ IEC 60034-5-2011.
Способ охлаждения IС0141 по ГОСТ 20459–87.
Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008.
Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008.
Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865–93.
Технические характеристики серии 5АИ 180
Тип двигателя | Номин. мощность, кВт | Ном. ток, А при 380В | Синхронная чистота вращения, об/мин |
КПД % | Коэф. мощ-ти | Mmax/Мн | Mn/Мн | In/Iн | Вес, кг |
---|---|---|---|---|---|---|---|---|---|
5АИ 180S2 | 22 | 41 | 3000 | 90,5 | 0,9 | 2,3 | 2 | 7,5 | 170 |
5АИ 180S4 | 22 | 43,2 | 1500 | 91 | 0,85 | 2,3 | 2,2 | 7,5 | 175 |
5АИ 180M2 | 30 | 55 | 3000 | 91,4 | 0,9 | 2,3 | 2 | 7,5 | 203 |
5АИ 180M4 | 30 | 56,3 | 1500 | 91,4 | 0,86 | 2,3 | 2,2 | 7,2 | 201 |
5АИ 180M6 | 18,5 | 31,2 | 1000 | 89 | 0,82 | 2,1 | 2,1 | 7 | 120 |
5АИ 180M8 | 15 | 33,2 | 750 | 88 | 0,78 | 2 | 2 | 6,6 | 175 |
