Общие сведения

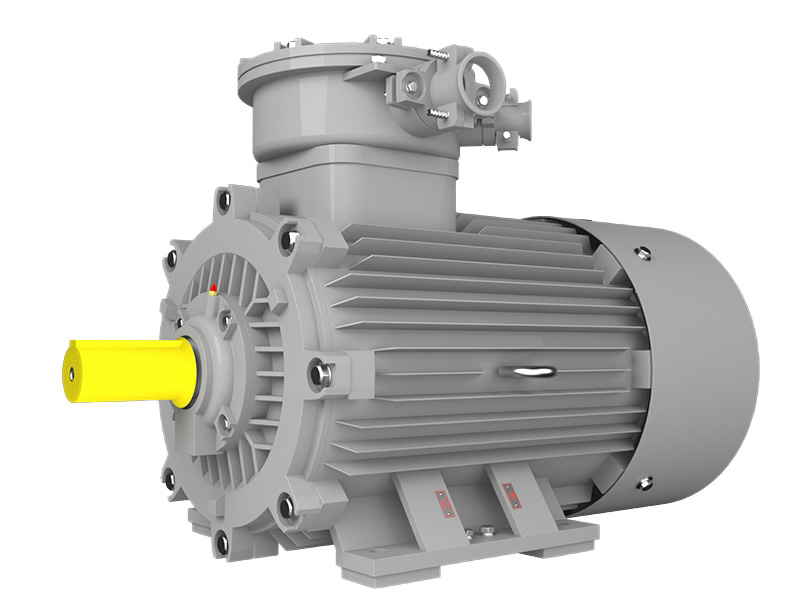

Электродвигатели серии 2АИМУРЧР 200 предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).
- электродвигатели 2АИМУР (280-355) имеют привязку мощности к высоте оси вращения, отличную от нормируемой по ГОСТ 31606-2012 и являются аналогами электродвигателей ВАО2.
- электродвигатели 2АИМУР (355-500 (расширенная серия)) имеют привязку мощности к высоте оси вращения в соответствии с рекомендациями МЭК и номенклатурой ведущих мировых производителей электрических машин.
- электродвигатели 2АИМУРЧР (200-355) могут иметь привязку мощности к высоте оси вращения вала как отличную от нормируемой по ГОСТ 31606-2012, так и в соответствии с ГОСТ 3160-2012.
Технические характеристики электродвигателей серии 2АИМУРЧР 200
| Тип двигателя | 2АИМУРЧР 200 М2-1 |
| Мощность, кВт | 37 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 67,9/39,2 |
| Для напряжения (660/1140 В) Ток, А | 39,2/22,6 |
| КПД, % | 92,0 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 1,66 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,17 |
| Тип двигателя | 2АИМУРЧР 200 М2-2 |
| Мощность, кВт | 37 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 67,9/39,2 |
| Для напряжения (660/1140 В) Ток, А | 39,2/22,6 |
| КПД, % | 92,0 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 1,66 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,17 |
| Тип двигателя | 2АИМУРЧР 200 L2-1 |
| Мощность, кВт | 45 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 82,3/47,5 |
| Для напряжения (660/1140 В) Ток, А | 47,5/27,4 |
| КПД, % | 92,3 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 1,66 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,28 |
| Тип двигателя | 2АИМУРЧР 200 L2-2 |
| Мощность, кВт | 45 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 82,3/47,5 |
| Для напряжения (660/1140 В) Ток, А | 47,5/27,4 |
| КПД, % | 92,3 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 1,66 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,28 |
| Тип двигателя | 2АИМУРЧР 200 М4-1 |
| Мощность, кВт | 37 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 69,9/40,3 |
| Для напряжения (660/1140 В) Ток, А | 40,3/23,4 |
| КПД, % | 92,5 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,2 |
| Кратность начального пускового момента | 2,2 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,37 |
| Тип двигателя | 2АИМУРЧР 200 М4-2 |
| Мощность, кВт | 37 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 69,9/40,3 |
| Для напряжения (660/1140 В) Ток, А | 40,3/23,4 |
| КПД, % | 92,5 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,2 |
| Кратность начального пускового момента | 2,2 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,37 |
| Тип двигателя | 2АИМУРЧР 200 L4-1 |
| Мощность, кВт | 45 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 83,4/48,1 |
| Для напряжения (660/1140 В) Ток, А | 48,1/27,8 |
| КПД, % | 92,8 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,2 |
| Кратность начального пускового момента | 2,2 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,56 |
| Тип двигателя | 2АИМУРЧР 200 L4-2 |
| Мощность, кВт | 45 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 83,4/48,1 |
| Для напряжения (660/1140 В) Ток, А | 48,1/27,8 |
| КПД, % | 92,8 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,2 |
| Кратность начального пускового момента | 2,2 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,56 |
| Тип двигателя | 2АИМУРЧР 200 М6-1 |
| Мощность, кВт | 22 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 44,7/25,8 |
| Для напряжения (660/1140 В) Ток, А | 25,8/14,9 |
| КПД, % | 90,0 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,47 |
| Тип двигателя | 2АИМУРЧР 200 М6-2 |
| Мощность, кВт | 22 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 44,7/25,8 |
| Для напряжения (660/1140 В) Ток, А | 25,8/14,9 |
| КПД, % | 90,0 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,47 |
| Тип двигателя | 2АИМУРЧР 200 L6-1 |
| Мощность, кВт | 30 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 59,3/34,2 |
| Для напряжения (660/1140 В) Ток, А | 34,2/19,8 |
| КПД, % | 91,5 |
| Коэффициент мощности | 0,84 |
| Скольжение, % | 2,5 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,59 |
| Тип двигателя | 2АИМУРЧР 200 L6-2 |
| Мощность, кВт | 30 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 59,3/34,2 |
| Для напряжения (660/1140 В) Ток, А | 34,2/19,8 |
| КПД, % | 91,5 |
| Коэффициент мощности | 0,84 |
| Скольжение, % | 2,5 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,59 |
| Тип двигателя | 2АИМУРЧР 200 М8-1 |
| Мощность, кВт | 18,5 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 41,1/23,7 |
| Для напряжения (660/1140 В) Ток, А | 23,7/13,7 |
| КПД, % | 90,0 |
| Коэффициент мощности | 0,76 |
| Скольжение, % | 3,33 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,52 |
| Тип двигателя | 2АИМУРЧР 200 М8-2 |
| Мощность, кВт | 18,5 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 41,1/23,7 |
| Для напряжения (660/1140 В) Ток, А | 23,7/13,7 |
| КПД, % | 90,0 |
| Коэффициент мощности | 0,76 |
| Скольжение, % | 3,33 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,52 |
| Тип двигателя | 2АИМУРЧР 200 L8-1 |
| Мощность, кВт | 22 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 50,0/28,9 |
| Для напряжения (660/1140 В) Ток, А | 28,9/16,7 |
| КПД, % | 88,0 |
| Коэффициент мощности | 0,76 |
| Скольжение, % | 2,66 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,62 |
| Тип двигателя | 2АИМУРЧР 200 L8-2 |
| Мощность, кВт | 22 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 50,0/28,9 |
| Для напряжения (660/1140 В) Ток, А | 28,9/16,7 |
| КПД, % | 88,0 |
| Коэффициент мощности | 0,76 |
| Скольжение, % | 2,66 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,62 |
