Общие сведения
Электродвигатели 2АИМУР (ВОВ 280-500 мм), 2АИМУРЧР (ВОВ 200-355 мм), имеют маркировку взрывозащиты РВ Ex d I Mb, 1 Ex d IIB T4 Gb, РВ Ex d I Mb / 1 Ex d IIB T4 Gb и предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).
- электродвигатели 2АИМУР (280-355) имеют привязку мощности к высоте оси вращения, отличную от нормируемой по ГОСТ 31606-2012 и являются аналогами электродвигателей ВАО2.
- электродвигатели 2АИМУР (355-500 (расширенная серия)) имеют привязку мощности к высоте оси вращения в соответствии с рекомендациями МЭК и номенклатурой ведущих мировых производителей электрических машин.
- электродвигатели 2АИМУРЧР (200-355) могут иметь привязку мощности к высоте оси вращения вала как отличную от нормируемой по ГОСТ 31606-2012, так и в соответствии с ГОСТ 3160-2012.

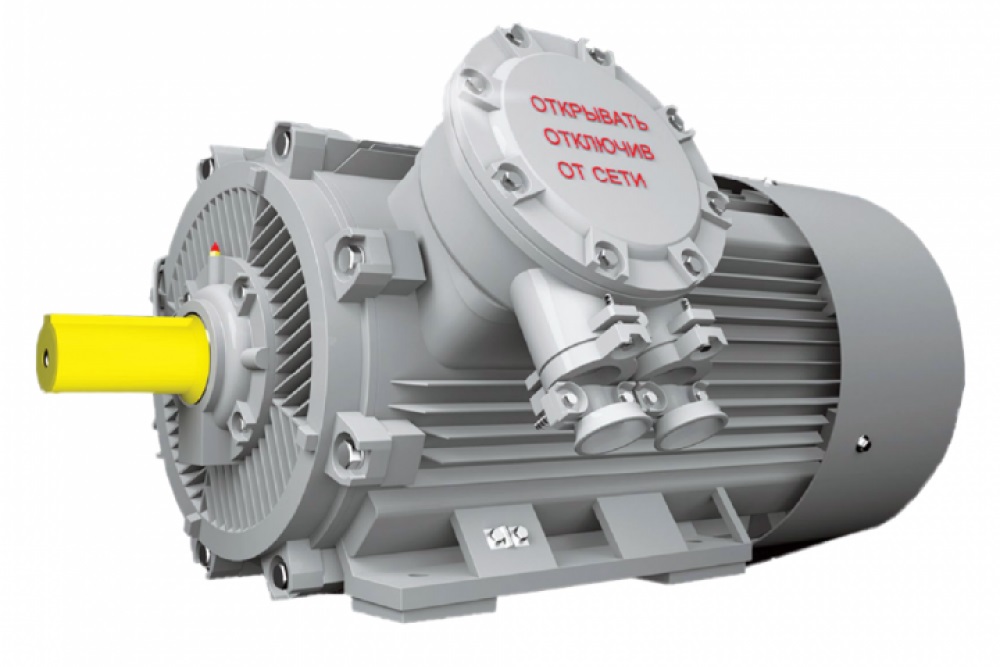

Технические характеристики электродвигателей серии 2АИМУР 315
| Тип двигателя | 2АИМУР 315 M2 |
| Мощность, кВт | 250 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения, А 380, (380/660 В) Ток, А | 433.7/250.4 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 250.4/144.6 |
| КПД, % | 95,2 |
| Коэффициент мощности | 0,92 |
| Скольжение, % | 0,71 |
| I пуск/ I ном, не более | 7,1 |
| М мин/ М ном, не менее | 0,8 |
| М пуск/ М ном, не менее | 1,6 |
| М макс/ М ном, не менее | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,25 |
| Тип двигателя | 2АИМУР 315 L2 |
| Мощность, кВт | 315 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения, А 380, (380/660 В) Ток, А | 545.3/314.8 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 314.8/181.8 |
| КПД, % | 95,4 |
| Коэффициент мощности | 0,92 |
| Скольжение, % | 0,71 |
| I пуск/ I ном, не более | 7,1 |
| М мин/ М ном, не менее | 0,8 |
| М пуск/ М ном, не менее | 1,6 |
| М макс/ М ном, не менее | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,93 |
| Тип двигателя | 2АИМУР 315 M4 |
| Мощность, кВт | 250 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения, А 380, (380/660 В) Ток, А | 443,3/255,9 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 255,9/147,8 |
| КПД, % | 95,2 |
| Коэффициент мощности | 0,9 |
| Скольжение, % | 0,81 |
| I пуск/ I ном, не более | 6,9 |
| М мин/ М ном, не менее | 0,9 |
| М пуск/ М ном, не менее | 2,1 |
| М макс/ М ном, не менее | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 8,33 |
| Тип двигателя | 2АИМУР 315 L4 |
| Мощность, кВт | 315 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения, А 380, (380/660 В) Ток, А | 558,6/322,5 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 322,5/186,2 |
| КПД, % | 95,2 |
| Коэффициент мощности | 0,9 |
| Скольжение, % | 0,8 |
| I пуск/ I ном, не более | 6,9 |
| М мин/ М ном, не менее | 0,9 |
| М пуск/ М ном, не менее | 2,1 |
| М макс/ М ном, не менее | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 10,51 |
| Тип двигателя | 2АИМУР 315 M6 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения, А 380, (380/660 В) Ток, А | 292,3/168,8 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 168,8/97,5 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,05 |
| I пуск/ I ном, не более | 6,7 |
| М мин/ М ном, не менее | 1 |
| М пуск/ М ном, не менее | 1,9 |
| М макс/ М ном, не менее | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 9,53 |
| Тип двигателя | 2АИМУР 315 L6 |
| Мощность, кВт | 200 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения, А 380, (380/660 В) Ток, А | 365.4/211.0 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 211.0/121.8 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,05 |
| I пуск/ I ном, не более | 6,7 |
| М мин/ М ном, не менее | 1 |
| М пуск/ М ном, не менее | 1,9 |
| М макс/ М ном, не менее | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 11,8 |
| Тип двигателя | 2АИМУР 315 M8 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения, А 380, (380/660 В) Ток, А | 261.0/150.7 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 150.7/87.0 |
| КПД, % | 93,7 |
| Коэффициент мощности | 0,82 |
| Скольжение, % | 1,04 |
| I пуск/ I ном, не более | 6,4 |
| М мин/ М ном, не менее | 1 |
| М пуск/ М ном, не менее | 1,8 |
| М макс/ М ном, не менее | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 11,85 |
| Тип двигателя | 2АИМУР 315 L8 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения, А 380, (380/660 В) Ток, А | 314.7/181.7 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 181.7/104.9 |
| КПД, % | 94,2 |
| Коэффициент мощности | 0,82 |
| Скольжение, % | 1,12 |
| I пуск/ I ном, не более | 6,4 |
| М мин/ М ном, не менее | 1 |
| М пуск/ М ном, не менее | 1,8 |
| М макс/ М ном, не менее | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 14,5 |
| Тип двигателя | 2АИМУР 315 S10 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения, А 380, (380/660 В) Ток, А | 191.0/110.3 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 110.3/63.7 |
| КПД, % | 93 |
| Коэффициент мощности | 0,77 |
| Скольжение, % | 1,31 |
| I пуск/ I ном, не более | 6,2 |
| М мин/ М ном, не менее | 1 |
| М пуск/ М ном, не менее | 1,5 |
| М макс/ М ном, не менее | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 7,26 |
| Тип двигателя | 2АИМУР 315 M10 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения, А 380, (380/660 В) Ток, А | 229.9/132.7 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 132.7/76.6 |
| КПД, % | 93,2 |
| Коэффициент мощности | 0,78 |
| Скольжение, % | 1,32 |
| I пуск/ I ном, не более | 6 |
| М мин/ М ном, не менее | 1 |
| М пуск/ М ном, не менее | 1,3 |
| М макс/ М ном, не менее | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 10,61 |
| Тип двигателя | 2АИМУР 315 L10 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения, А 380, (380/660 В) Ток, А | 275.0/158.8 |
| Для напряжения, А 660, (660/1140 В) Ток, А | 158.8/91.7 |
| КПД, % | 93,5 |
| Коэффициент мощности | 0,78 |
| Скольжение, % | 1,27 |
| I пуск/ I ном, не более | 6 |
| М мин/ М ном, не менее | 1 |
| М пуск/ М ном, не менее | 1,3 |
| М макс/ М ном, не менее | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 12,7 |
