Общие сведения

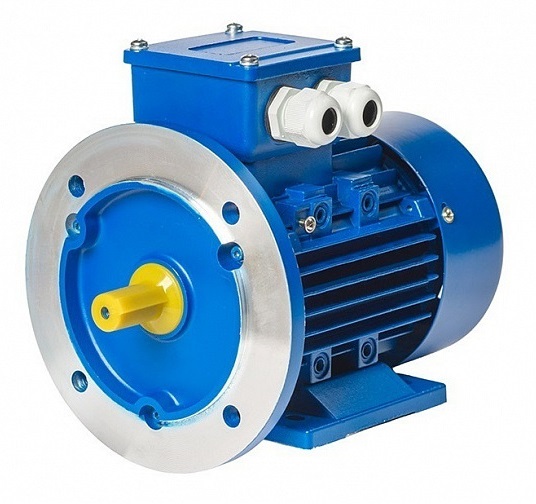

Электродвигатели серии ESQ 180M2-SDN-22/3000 асинхронные закрытого исполнения производятся по IEC 60034-1:2010 и DIN EN 50347:2003.
– Режим работы S1 по IEC 60034-1:2010.
– Монтажное исполнение по IEC 60034-7:2001.
– Степень защиты электродвигателей IP54, IP55 по IEC 60034-5:2006.
– Способ охлаждения IC411 по IEC 60034-6:1991.
– Класс вибрации электродвигателей по IEC 60034-14:2007.
– Уровень звука электродвигателей в режиме холостого хода соответствует IEC 60034-9:2007.
– Система изоляции электродвигателей класса нагревостойкости «F» по IEC 60034-18-
21:2012.
Электродвигатели основного исполнения предназначены для работы от сети переменного тока частоты 50 Гц и изготавливаются на следующие номинальные напряжения:
- на 50-160 габарит – 220/380 В;
- на 160-355 габарит – 380/660 В.
Технические характеристики серии ESQ 180M2-SDN-22/3000
| Тип двигателя | ESQ 180M2-SDN-22/3000 |
| Частота вращения | 2 полюса (3000 об/мин) |
| Габарит | 180 |
| Напряжение, В | 380/660 |
| Мощность, кВт | 22 |
| Ток, А при 220/380/660 В | -/41/23,63 |
| Коэффициент мощности | 0,9 |
| КПД, % | 90,5 |
| Мп/Мн | 2 |
| Iп/Iн | 7,5 |
| Ммакс/Мн | 2,3 |
| Масса, кг | 165 |
