Общие сведения

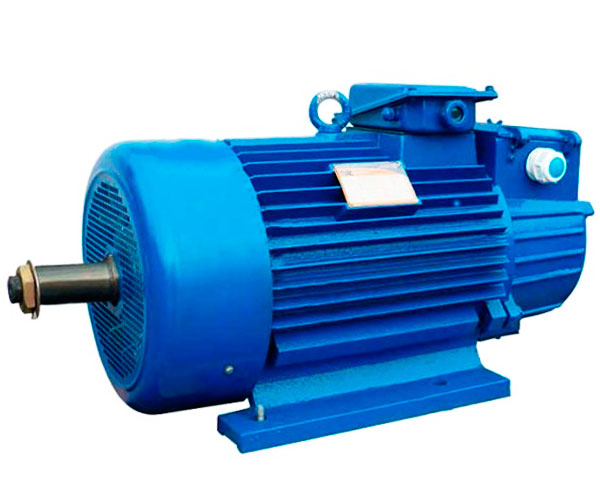

Электродвигатели серии 5МТН 280 – это унифицированная серия асинхронных низковольтных вращающихся электрических машин краново-металлургического направления Номенклатура электродвигателей серии 5МТ охватывает мощностной ряд от 1,4 до 160 кВт.
Электродвигатели, входящие в данную серию (5МТ) по своим техническим и габаритным характеристикам является аналогами электродвигателей серий МТН, МТКН, MTF, MTKF, 4МТF, 4МТКF, 4МТН, 4МТКН, 4МТМ, 4МТКМ, ДМТF, ДМТКF, ДМТН, ДМТКН, АМТКF, АМТН, АМТКН.
Ряд конструктивных новшеств, примененных при проектировании, и последующем производстве данной серии электродвигателей, позволили повысить надежность и отказоустойчивость электродвигателей в процессе их работы, исключить аварийные простои и сократить время плановых ремонтных работ.
Электродвигатели серии 5МТ выпускаются в двух исполнениях, 5МТ – с фазным ротором и 5МТК с короткозамкнутым ротором. Электродвигатель с короткозамкнутым ротором отличается упрощенной конструкцией ротора и отсутствием щеточного механизма позиции: 1; 8; 9; 10; 11; 12. В остальном принцип устройства электродвигателей идентичен.
Технические характеристики серии 5МТН 280
| Тип двигателя | 5МТН 280 S6 |
| Мощность, кВт | 75 |
| Частота вращения, об/мин | 975 |
| Напряжение статора, В | 380 |
| Напряжение ротора, В | 303 |
| Ток статора, А | 149 |
| Ток ротора, А | 154 |
| Коэффициент мощности | 0,83 |
| К.П.Д. % | 89 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 680 |
| Тип двигателя | 5МТН 280 S8 |
| Мощность, кВт | 55 |
| Частота вращения, об/мин | 715 |
| Напряжение статора, В | 380 |
| Напряжение ротора, В | 221 |
| Ток статора, А | 119 |
| Ток ротора, А | 157 |
| Коэффициент мощности | 0,82 |
| К.П.Д. % | 89 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 680 |
| Тип двигателя | 5МТН 280 S10 |
| Мощность, кВт | 45 |
| Частота вращения, об/мин | 583 |
| Напряжение статора, В | 380 |
| Напряжение ротора, В | 189 |
| Ток статора, А | 94 |
| Ток ротора, А | 151 |
| Коэффициент мощности | 0,76 |
| К.П.Д. % | 87 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 652 |
| Тип двигателя | 5МТН 280 М8 |
| Мощность, кВт | 75 |
| Частота вращения, об/мин | 734 |
| Напряжение статора, В | 380 |
| Напряжение ротора, В | 289 |
| Ток статора, А | 162 |
| Ток ротора, А | 163 |
| Коэффициент мощности | 0,83 |
| К.П.Д. % | 90 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 760 |
| Тип двигателя | 5МТН 280 М10 |
| Мощность, кВт | 60 |
| Частота вращения, об/мин | 586 |
| Напряжение статора, В | 380 |
| Напряжение ротора, В | 257 |
| Ток статора, А | 125 |
| Ток ротора, А | 146 |
| Коэффициент мощности | 0,76 |
| К.П.Д. % | 87,5 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 760 |
| Тип двигателя | 5МТН 280 L6 |
| Мощность, кВт | 110 |
| Частота вращения, об/мин | 980 |
| Напряжение статора, В | 380 |
| Напряжение ротора, В | 457 |
| Ток статора, А | 218 |
| Ток ротора, А | 148 |
| Коэффициент мощности | 0,85 |
| К.П.Д. % | 90 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 870 |
| Тип двигателя | 5МТН 280 L8 |
| Мощность, кВт | 90 |
| Частота вращения, об/мин | 735 |
| Напряжение статора, В | 380 |
| Напряжение ротора, В | 350 |
| Ток статора, А | 185 |
| Ток ротора, А | 160 |
| Коэффициент мощности | 0,83 |
| К.П.Д. % | 90,5 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 870 |
| Тип двигателя | 5МТН 280 L10 |
| Мощность, кВт | 75 |
| Частота вращения, об/мин | 587 |
| Напряжение статора, В | 380 |
| Напряжение ротора, В | 322 |
| Ток статора, А | 154 |
| Ток ротора, А | 145 |
| Коэффициент мощности | 0,76 |
| К.П.Д. % | 88 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 880 |
Габаритные, установочные и присоединительные размеры
