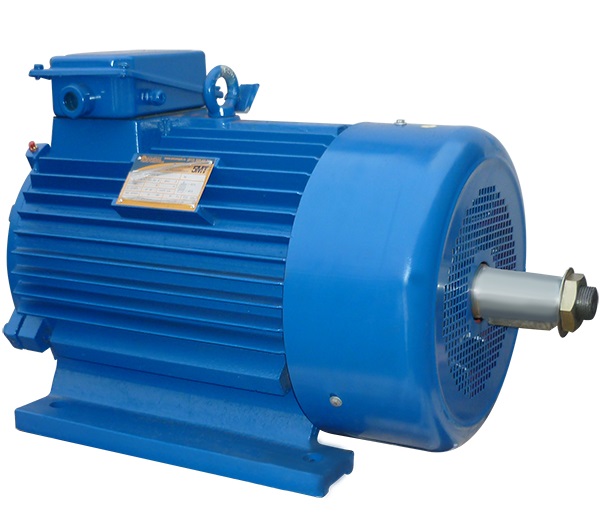

Электродвигатели серии 5МТКН 211 с короткозамкнутым ротором
Электродвигатели серии 5МТН – серия асинхронных низковольтных вращающихся электрических машин краново-металлургического направления.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Общие сведения
Электродвигатели серии 5МТКН 211 – это унифицированная серия асинхронных низковольтных вращающихся электрических машин краново-металлургического направления Номенклатура электродвигателей серии 5МТ охватывает мощностной ряд от 1,4 до 160 кВт. Электродвигатели, входящие в данную серию (5МТ) по своим техническим и габаритным характеристикам является аналогами электродвигателей серий МТН, МТКН, MTF, MTKF, 4МТF, 4МТКF, 4МТН, 4МТКН, 4МТМ, 4МТКМ, ДМТF, ДМТКF, ДМТН, ДМТКН, АМТКF, АМТН, АМТКН. Ряд конструктивных новшеств, примененных при проектировании, и последующем производстве данной серии электродвигателей, позволили повысить надежность и отказоустойчивость электродвигателей в процессе их работы, исключить аварийные простои и сократить время плановых ремонтных работ. Электродвигатели серии 5МТ выпускаются в двух исполнениях, 5МТ – с фазным ротором и 5МТК с короткозамкнутым ротором. Электродвигатель с короткозамкнутым ротором отличается упрощенной конструкцией ротора и отсутствием щеточного механизма позиции: 1; 8; 9; 10; 11; 12. В остальном принцип устройства электродвигателей идентичен.Технические характеристики серии 5МТКН 211
| Тип двигателя | 5MTKH 211 A6 |
| Мощность, кВт | 5,5 |
| Частота вращения, об/мин | 900 |
| Напряжение статора, В | 220/380 |
| Напряжение ротора, В | - |
| Ток статора, А | 25/14,5 |
| Ток ротора, А | - |
| Коэффициент мощности | 0,76 |
| К.П.Д. % | 76 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 118 |
| Тип двигателя | 5MTKH 211 B6 |
| Мощность, кВт | 7,5 |
| Частота вращения, об/мин | 880 |
| Напряжение статора, В | 220/380 |
| Напряжение ротора, В | - |
| Ток статора, А | 31,4/18,2 |
| Ток ротора, А | - |
| Коэффициент мощности | 0,8 |
| К.П.Д. % | 78,5 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 123 |
Габаритные, установочные и присоединительные размеры
