Общие сведения

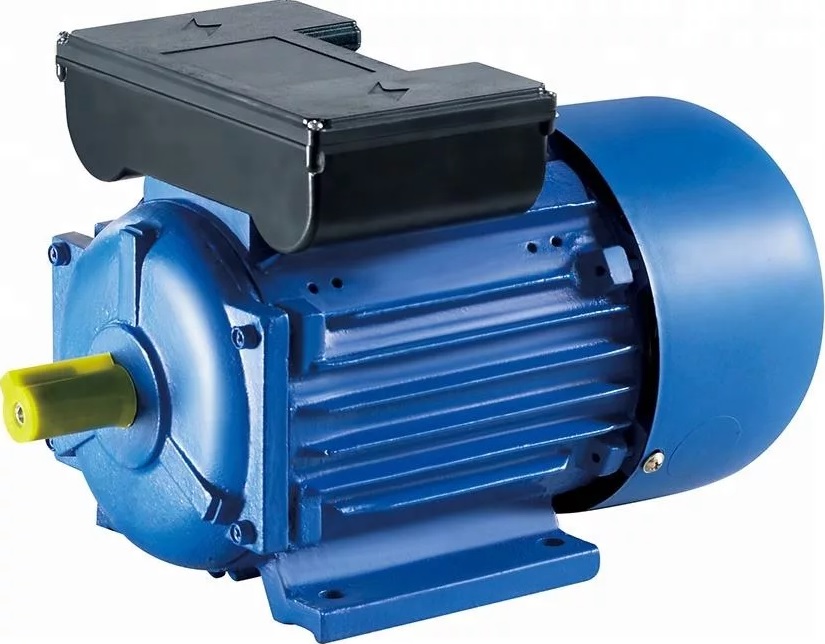

Электродвигатели 5АИЕ 71 предназначены для комплектации электроприводов бытового и промышленного назначения, различных механизмов (деревообрабатывающих станков, насосов и др.). Питание от сети переменного тока напряжением 115, 220, 230 В.
Конструктивное исполнение
Однофазные электродвигатели выпускаются в тех же конструктивных исполнениях, что и электродвигатели серии 5АИ, и соответствуют им по своим основным размерам.
Электродвигатели 5АИЕ выполнены с двумя конденсаторами (кроме 56, 63 габаритов): рабочим и пусковым. Пусковой отключается центробежным размыкателем.
Структура условного обозначения
Технические характеристики серии 5АИЕ 71
| Тип двигателя | Мощность, кВт | Синхронная чистота вращения, об/мин |
КПД % | Коэф. мощ-ти | Ёмкость рабочего конденсатора, мкф/В | Ёмкость пускового конденсатора, мкф/В | Mn/Мн |
|---|---|---|---|---|---|---|---|
| 5АИE 71 А2 | 0,55 | 3000 | 67 | 0,97 | 20/450 | 100/250 | 1,8 |
| 5АИE 71 В2 | 0,75 | 3000 | 70 | 0,94 | 25/450 | 100/250 | 1,8 |
| 5АИE 71 С2 | 1,1 | 3000 | 73 | 0,94 | 30/450 | 100/250 | 1,8 |
| 5АИE 71 А4 | 0,37 | 1500 | 66 | 0,97 | 16/450 | 75/250 | 1,8 |
| 5АИE 71 В4 | 0,55 | 1500 | 62 | 0,94 | 20/450 | 100/250 | 1,8 |
