Описание дымовых люков КЛАПАР
Дымовые люки КЛАПАР® изготавливаются в двух исполнениях в зависимости от конструкции крышки этих устройств:
— дымовые люки (зенитные фонари) со светопрозрачной крышкой;
— дымовые люки с теплоизолированной крышкой.
Крышка дымовых зенитных фонарей изготавливается из светопрозрачных полимерных материалов многослойной в форме купола или однослойной плоской. В качестве таких материалов используются: монолитный поликарбонат (для верхнего купола), акрил (для нижних куполов), сотовый поликарбонат (для однослойных плоских крышек). По запросу верхний купол может быть изготовлен из акрила, менее прочного по сравнению с монолитным поликарбонатом. В зависимости от количества слоев и типа применяемого материала обеспечивается заданная величина приведенного сопротивления теплопередаче фонарей, соответствующая требованиям СП 50.13330.2012, предъявляемым к тепловой защите зданий с учетом положений СП 131.13330.2012 «Строительная климатология», регламентирующих расчетные климатические параметры холодного пери-ода года для проектирования систем вентиляции на объектах в раз-личных городах и регионах Российской Федерации. Дымовые люки со светопрозрачной крышкой («дымовые зенитные фонари») кроме основной функции по естественному дымоудалению обеспечивают дополнительное естественное освещение помещений в нормальных условиях эксплуатации объекта, то есть выполняют двойную функцию.
Теплоизолированная крышка дымовых люков изготавливается из стальных оцинкованных листов и заполняется тепловой изоляцией. Дымовые люки с теплоизолированной крышкой могут использовать-ся для естественной вентиляции помещений. Дымовые люки с плоской светопрозрачной и теплоизолированной непрозрачной крышкой в зависимости от размеров изготавливаются одностворчатыми (с одной крышкой) или двустворчатыми (с двумя крышками).
Независимо от материала, используемого для изготовления крышек, выпускаемые дымовые люки могут выполнять дополнительную функцию по естественной вентиляции (проветриванию) помещений в нормальных условиях без пожара.
Автоматическое и дистанционное управление
Автоматическое и дистанционное управление дымовыми люками при пожаре обеспечивается приводной системой с электроприводом реечного типа напряжением питания 24 В постоянного тока или 220 В переменного тока. Выбор конкретной марки электропривода и его тягового усилия осуществляется с учетом нормативного значения снеговой нагрузки для покрытий зданий, определяемого по СП 20.13330.2011. При проектировании систем противодымной вентиляции с естественным побуждением тяги расчетное значение температуры воздуха внутри помещения в холодный период года не должно быть ниже температурного предела эксплуатации электропривода дымового люка. При необходимости выполнения дымовыми люками дополнительной функции по естественной вентиляции помещений в состав системы управления люками включаются датчики дождя и ветра, а также дополнительные блоки управления.
В соответствии с ГОСТ Р 53301-2013 дымовые люки всех типов изготавливаются с углом откры-вания крышки 90°. По заказу могут быть изготов-лены одностворчатые люки с углом открывания крышки (створки) 140°.

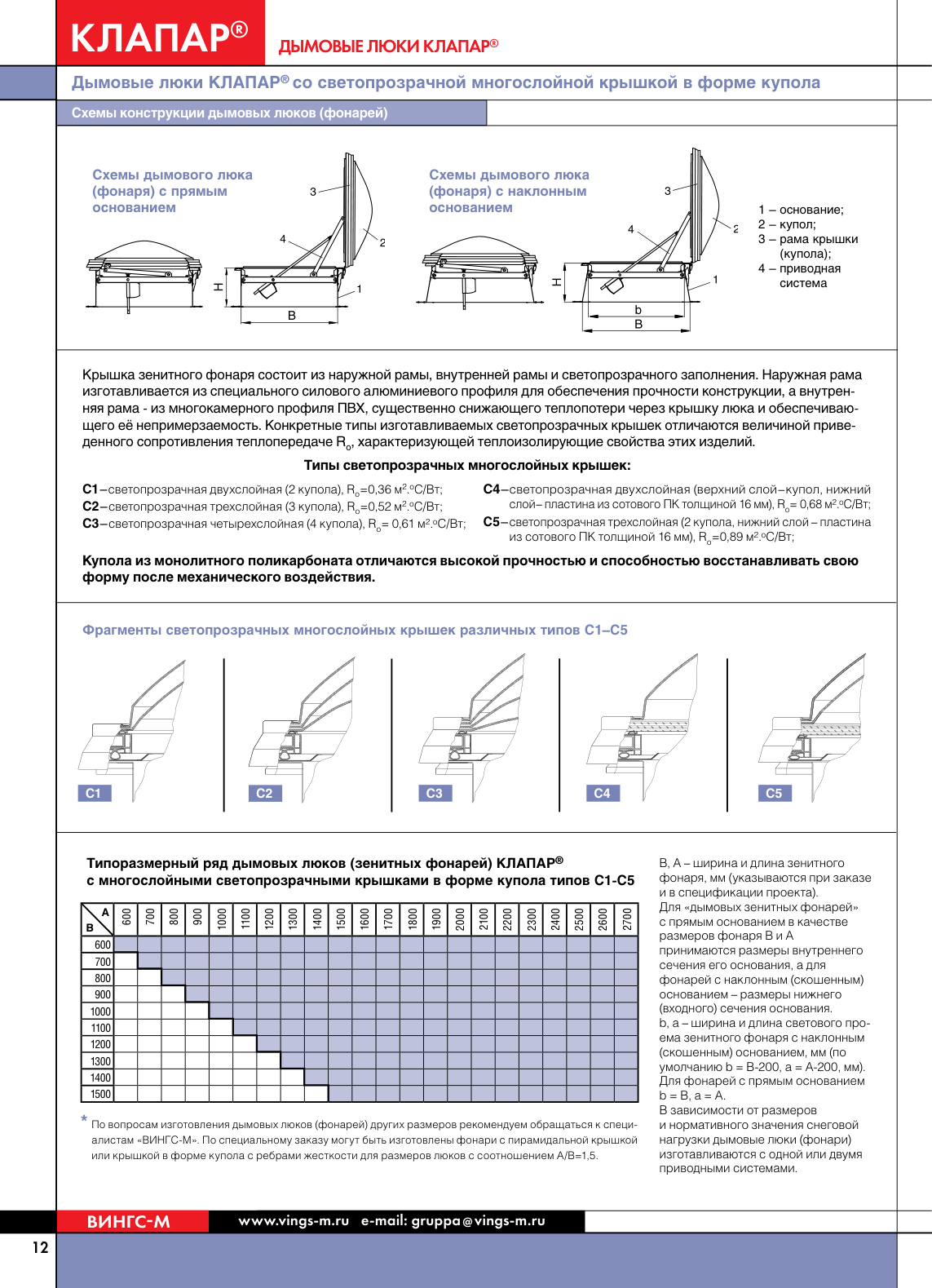

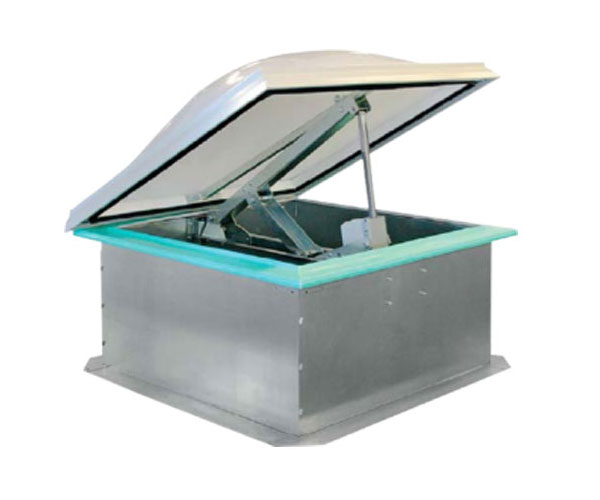

КЛАПАР со светопрозрачной многослойной крышкой
Дымовые люки КЛАПАР со светопрозрачной многослойной крышкой в форме купола
А, В – длина и ширина зенитного фонаря, мм (указываются при заказе и в спецификации проекта). Для «дымовых зенитных фонарей» с прямым основанием в качестве размеров фонаря А и В принимаются размеры внутреннего сечения его основания, а для фонарей с наклонным (ско-шенным) основанием – размеры нижнего (входного) сечения основания. a, b – длина и ширина светового проема зенитного фонаря с наклонным (скошенным) основанием, мм (по умолчанию a = А-200, b = В-200, мм). Для фонарей с прямым основанием a=A, b=B.
В зависимости от размеров и нормативного значения снеговой нагрузки дымовые люки (фонари) изготавливаются с одной или двумя приводны-ми системами с одним или двумя электроприводами в каждой системе.
Крышка зенитного фонаря состоит из наружной рамы, внутренней рамы и светопрозрачного заполнения. Наружная рама изготавливается из специальных алюминиевых профилей путем сварки, а внутренняя рама – из профиля ПВХ. Конкретные типы изготавливаемых светопрозрачных крышек отличаются величиной приведенного сопротивления тепло-передаче Rо, характеризующей теплоизолирующие свойства этих изделий.
Типы светопрозрачных многослойных крышек
С1 – светопрозрачная двухслойная — (2 купола: верхний – из монолитного поликарбоната (ПК), нижний – из акрила), Rо= 0,36 м2.оС/Вт;
С2 – светопрозрачная трехслойная — (3 купола: верхний – из монолитного ПК, нижние – из акрила), Rо= 0,52 м2.оС/Вт;
С3 – светопрозрачная четырехслойная — (4 купола: верхний – из монолитного ПК, нижние – из акрила), Rо= 0,61 м2.оС/Вт;
С4 – светопрозрачная двухслойная — (купол из монолитного ПК, нижний слой – пластина из сотового ПК толщиной 16 мм), Rо= 0,68 м2.оС/Вт;
С5 – светопрозрачная трехслойная — (2 купола: верхний – из монолитного ПК, второй – из акрила нижний слой – пластина из сотового ПК толщиной 16 мм), Rо=0,89 м2.оС/Вт;
Купола из монолитного поликарбоната отличаются высокой прочностью и способностью восстанавливать свою форму после механического воздействия. По заказу верхние купола могут быть изготовлены из менее прочного акрила.
Фрагменты светопрозрачных многослойных крышек различных типов С1–С5
Размеры изготавливаемых дымовых люков
Размеры изготавливаемых дымовых люков (зенитных фонарей) КЛАПАР с многослойными светопрозрачными крышками в форме купола (типы крышек С1-С5)

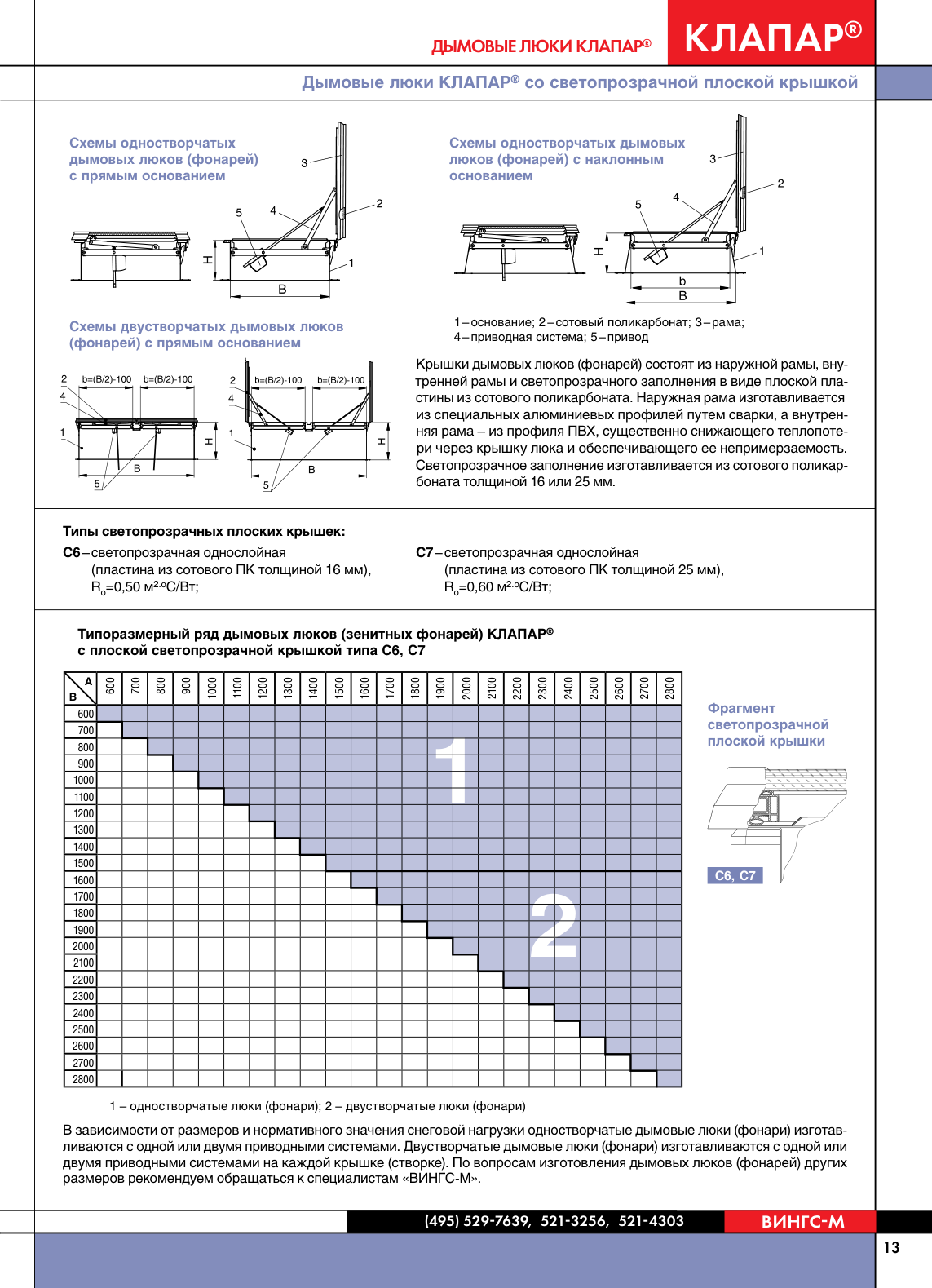

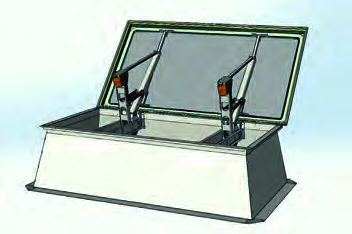

КЛАПАР со светопрозрачной плоской крышкой
Крышки дымовых люков (фонарей) состоят из наружной рамы, внутренней рамы и светопрозрачного заполнения в виде плоской пластины из сотового поликарбоната. Наружная рама изготавливается из специальных алюминиевых профилей путем сварки, а внутренняя рама – из профиля ПВХ. Светопрозрачное заполнение изготавливается из сотового поликарбоната толщиной 16 или 25 мм.
Типы светопрозрачных плоских крышек:
С6 – светопрозрачная однослойная (пластина из сотового ПК толщиной 16 мм), Rо=0,50 м2.оС/Вт;
С7 – светопрозрачная однослойная (пластина из сотового ПК толщиной 25 мм), Rо=0,60 м2.оС/Вт;
Типоразмерный ряд дымовых люков (зенитных фонарей) КЛАПАР с плоской светопрозрачной крышкой типа С6, С7
В зависимости от размеров и нормативного значения снеговой нагрузки одностворчатые дымовые люки (фонари) изготавливаются с одной или двумя приводными системами с одним или двумя электроприводами в каждой системе. Двустворчатые дымовые люки (фонари) изготавливаются с двумя приводными системами на каждой крышке (створке) с одним или двумя приводами на приводной системе. Двустворчатые люки изготавливаются только с прямым основанием.
Люки КЛАПАР с теплоизолированной крышкой
Схемы конструкции одностворчатых и двустворчатых дымовых люков с теплоизолированной крышкой аналогичны схемам люков со светопрозрачной плоской крышкой.
Основания дымовых люков с термоизолированной непрозрачной крышкой изготавливаются по аналогии с люками (фонарями) со светопрозрачной крышкой. Для люков с наклонным основанием размеры a и b в мм представляют собой длину и ширину верхнего сечения основания люка (по умолчанию a = А-200, b = В-200, мм). Для люков с прямым основанием a=A, b=B
Плоская крышка люков изготавливается в виде коробчатой конструкции, заполненной тепловой изоляцией толщиной 50 мм.
Приведенное сопротивление теплопередаче теплоизолированной крышки составляет R0=1,29 м2.оС/Вт.
Низкое значение коэффициента теплопроводности применяемой тепловой изоляции в соче-тании с относительно большой ее толщиной обеспечивают более высокое значение при-веденного сопротивления теплопередаче по сравнению со светопрозрачными крышками зенитных фонарей, что рекомендуется учитывать при выборе варианта конструктивного исполнения дымового люка для различных климатических районов с точки зрения тепловой защиты здания.
Типоразмерный ряд одностворчатых дымовых люков с теплоизолированной крышкой типа Т
А, В – длина и ширина дымового люка, мм (указываются при заказе и в спецификации проекта). Для дымовых люков с прямым основанием в качестве размеров фонаря А и В принимаются размеры внутреннего сечения его основания, а для люков с наклонным (скошенным) осно-ванием – размеры нижнего (входного) сечения основания.
В зависимости от размеров и нормативного значения снеговой нагрузки одностворчатые дымовые люки с теплоизолированной крышкой изготавливаются с одной или двумя приводными системами с одним или двумя электроприводами в каждой системе. Двустворчатые дымовые люки изготавливаются с двумя приводными системами на каждой крышке (створке) с одним или двумя приводами на приводной системе. Двустворчатые люки изготавливаются только с прямым основанием.
Типоразмерный ряд двустворчатых дымовых люков с теплоизолированными крышками типа Т
Основания (опорные корпуса) дымовых люков (фонарей) изготавливаются из оцинкованной стали толщиной 1,5 или 2 мм (при размере А>=1600 мм). Одностворчатые люки изготавливаются с прямым и наклонным основанием, двустворчатые люки – только с прямым основанием. Основания изготавливаются высотой 400, 500 или 600 мм, по заказу могут быть изготовлены основания другой высоты.
В нижней части основания расположен фланец шириной 100 мм для установки люка (фонаря) на несущие элементы покрытия здания. По желанию заказчика размеры данного фланца могут быть изменены, что дополнительно должно оговариваться при заказе. При проведении монтажных работ на наружную поверхность основания наносится тепловая изоляция толщиной 50 мм и гидроизоляция, которые не входят в комплект поставки изготавливаемых люков (фонарей).
Для установки на наклонной кровле могут быть изготовлены люки (фонари) с различной высотой сторон основания.
Монтаж дымовых люков КЛАПАР в покрытиях зданий и эксплуатацию этих устройств рекомендуется осуществлять в соответствии с СП 17.13330.2011 «Кровли» и МДС 31-8.2002 «Рекомендации по проектированию и устройству фонарей для естественного освещения помещений».
Примечания
1. Для дымовых люков с прямым основанием в качестве размеров люка А и В принимаются размеры внутреннего сечения основания люка, а для люков с наклонным основанием – размеры нижнего (входного) сечения основания люка.
2. Конкретная марка привода и его характеристики предоставляются заказчику после получения заполненной структуры обозначения дымовых люков КЛАПАР.
3. Верхний купол фонаря из монолитного поликарбоната отличается высокой прочностью и способностью восстанавливать свою форму после механического воздействия. Верхний купол может быть изготовлен из менее прочного акрила, что должно дополнительно оговариваться при заказе.
4. Люки с наклонным основанием изготавливаются с размерами верхнего сечения основания (светового проема фонаря) bхa=(В-200)х(А-200), мм. По заказу могут быть изготовлены люки с другими размерами bхa, что должно дополнительно оговариваться при заказе.
5. Дымовые люки (фонари) изготавливаются с углом открывания крышки 90°. По заказу могут быть изготовлены люки с углом открывания крышки 140°.
Примеры заказов
КЛАПАР-1000х1000-ЭП(24)-С4-П-600-Моск. обл.-Н
КЛАПАР-1000х1000 — дымовой люк (фонарь) размером 1000х1000 мм,
ЭП(24) — с электроприводом на 24 В,
С4 — со светопрозрачной крышкой типа С4,
600 — с прямым основанием высотой 600 мм,
Моск. обл. — для объекта в Московской обл.,
Н — без блока контроля конечных положений крышки люка.
