Дымососы для котлов Д
Котельные дымососы Д применяются для подачи свежего воздуха к топкам котельного оборудования. Такими вентагрегатами комплектуются котельные установки с производительностью 25 тонн пара в час и выше, а также газомазутные котлы производительностью 0,5…16 Гкал. Возможна эксплуатация дымососов Д в прочих промышленных установках, где техпроцессом предусматривается подача значительных объемов воздуха (если условия эксплуатации не противоречат требованиям производителя).
Допускается эксплуатация дымососов Д в составе газомазутных котлов для удаления дыма и газов от топливных камер, при этом предельная температура рабочей среды составляет +200°С.
Общие сведения
• Тягодутьевые машины сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011;
• Варианты материального исполнения: общепромышленное, коррозионностойкое;
• Назначение: технологические установки;
• Количество лопаток рабочего колеса: 32;
• Конструктивное исполнение лопаток рабочего колеса: загнутые вперёд;
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания.
Основные выпускаемые типоразмеры
Конструктивные особенности дымососа Д
Дымососы для котлов Д имеют моноблочную конструкцию, отгрузка оборудования производится в полностью собранном виде в упаковке завода-изготовителя.

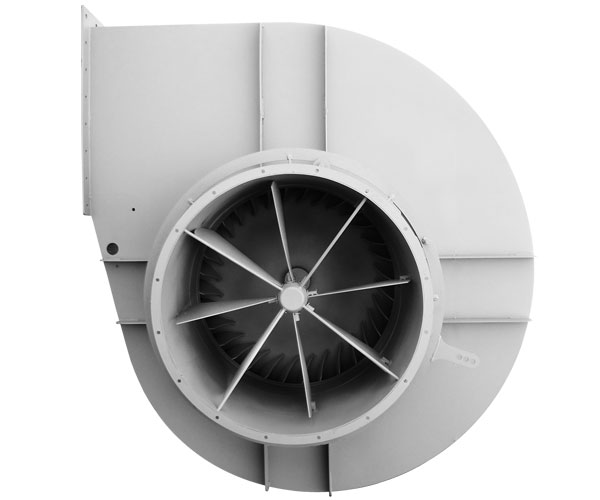

Основными конструктивными элементами котельных дымососов Д являются коробчатый корпус в виде «улитки», радиальное колесо и привод.
Корпус изготавливается из тонколистового металла. Подключение дымососа Д к воздуховодам может осуществляться напрямую или через гибкие вставки. На внешних поверхностях корпуса имеются ребра жесткости для придания ему дополнительной устойчивости. Корпус-«улитка» выполнен поворотным, что позволяет его расположить при монтаже в максимально удобном положении относительно выходного воздуховода.
Внутри корпуса смонтировано рабочее колесо с 32-мя загнутыми в сторону вращения лопатками. Крыльчатка посредством осевой втулки напрессовывается на ротор электродвигателя, который смонтирован на металлической подставке.
В качестве защитного покрытия дымососов Д применяются износостойкие лакокрасочные материалы.
Котельные дымососы Д условия эксплуатации
Дымососы для котлов Д рассчитаны на установку и работу в крытых отапливаемых и неотапливаемых помещениях (кат. разм. 3 и 2) при температуре окружающей среды -30°С…+40°С. Если температура корпуса-«улитки» ниже -30°С, то запускать его в работу не рекомендуется.
Допускается эксплуатация дымососов Д на открытом воздухе (кат. разм. 1), если электрические части защищены от атмосферных осадков и прямых солнечных лучей.
Котельные дымососы Д выпускаются в 6-ти типовых размерах. В зависимости от назначения и условий эксплуатации у нас можно купить дымососы Д в общепромышленном исполнении или коррозионностойком.
