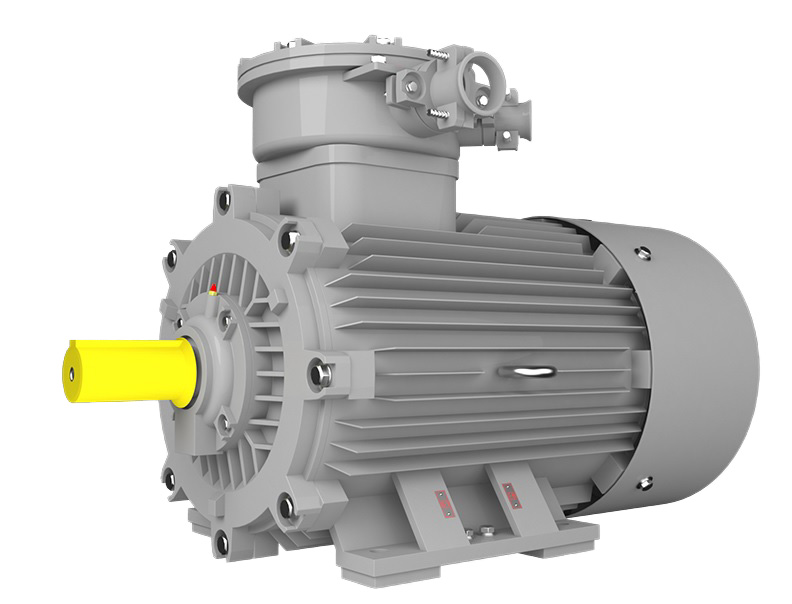

Электродвигатели серии 3АИМУР (ЧР) 500 (10000 В)

Электродвигатели 3АИМУР предназначены для работы во взрывоопасных зонах помещений и наружных установок.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Общие сведения

Высоковольтная серия электродвигателей 3АИМУР (ЧР) (ВОВ 355-560 мм), имеют маркировку взрывозащиты РВ Ex d I Mb, 1 Ex d IIB T4 Gb, РВ Ex d I Mb / 1 Ex d IIB T4 Gb и предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).

Двигатели изготавливают в соответствии с требованиями:

  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4, 5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.

Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре окружающего воздуха:

  • в исполнении У — от плюс 40°С до минус 45°С;
  • в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
  • в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
  • Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной влажности 100% при температуре 25°С.

Технические характеристики электродвигателей серии 3АИМУР (ЧР) 500

Тип двигателя 3АИМУР (ЧР) 5001-2
Напряжение, В 10000
Мощность, кВт 560
Синхронная частота вращения, (мин-1) 3000
Ток, А 39,0
КПД, % 95,4
Коэффициент мощности 0,87
Скольжение, % 0,53
Кратность начального пускового тока 7,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 80,0
Тип двигателя 3АИМУР (ЧР) 5002-2
Напряжение, В 10000
Мощность, кВт 630
Синхронная частота вращения, (мин-1) 3000
Ток, А 43,8
КПД, % 95,5
Коэффициент мощности 0,87
Скольжение, % 0,53
Кратность начального пускового тока 7,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 90,0
Тип двигателя 3АИМУР (ЧР) 5003-2
Напряжение, В 10000
Мощность, кВт 710
Синхронная частота вращения, (мин-1) 3000
Ток, А 49,3
КПД, % 95,6
Коэффициент мощности 0,87
Скольжение, % 0,53
Кратность начального пускового тока 7,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 100,0
Тип двигателя 3АИМУР (ЧР) 5004-2
Напряжение, В 10000
Мощность, кВт 800
Синхронная частота вращения, (мин-1) 3000
Ток, А 54,8
КПД, % 95,7
Коэффициент мощности 0,88
Скольжение, % 0,53
Кратность начального пускового тока 7,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 110,0
Тип двигателя 3АИМУР (ЧР) 5005-2
Напряжение, В 10000
Мощность, кВт 900
Синхронная частота вращения, (мин-1) 3000
Ток, А 61,6
КПД, % 95,8
Коэффициент мощности 0,88
Скольжение, % 0,53
Кратность начального пускового тока 7,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 120,0
Тип двигателя 3АИМУР (ЧР) 5001-4
Напряжение, В 10000
Мощность, кВт 560
Синхронная частота вращения, (мин-1) 1500
Ток, А 39,4
КПД, % 95,4
Коэффициент мощности 0,86
Скольжение, % 0,66
Кратность начального пускового тока 6,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 170,0
Тип двигателя 3АИМУР (ЧР) 5002-4
Напряжение, В 10000
Мощность, кВт 360
Синхронная частота вращения, (мин-1) 1500
Ток, А 44,3
КПД, % 95,5
Коэффициент мощности 0,86
Скольжение, % 0,66
Кратность начального пускового тока 6,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 180,0
Тип двигателя 3АИМУР (ЧР) 5003-4
Напряжение, В 10000
Мощность, кВт 710
Синхронная частота вращения, (мин-1) 1500
Ток, А 49,9
КПД, % 95,6
Коэффициент мощности 0,86
Скольжение, % 0,66
Кратность начального пускового тока 6,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 190,0
Тип двигателя 3АИМУР (ЧР) 5004-4
Напряжение, В 10000
Мощность, кВт 800
Синхронная частота вращения, (мин-1) 1500
Ток, А 55,5
КПД, % 95,7
Коэффициент мощности 0,87
Скольжение, % 0,66
Кратность начального пускового тока 6,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 205,0
Тип двигателя 3АИМУР (ЧР) 5005-4
Напряжение, В 10000
Мощность, кВт 900
Синхронная частота вращения, (мин-1) 1500
Ток, А 62,3
КПД, % 95,8
Коэффициент мощности 0,87
Скольжение, % 0,66
Кратность начального пускового тока 6,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 220,0
Тип двигателя 3АИМУР (ЧР) 5001-6
Напряжение, В 10000
Мощность, кВт 400
Синхронная частота вращения, (мин-1) 1000
Ток, А 29,8
КПД, % 94,6
Коэффициент мощности 0,82
Скольжение, % 1,00
Кратность начального пускового тока 6,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 210,0
Тип двигателя 3АИМУР (ЧР) 5002-6
Напряжение, В 10000
Мощность, кВт 450
Синхронная частота вращения, (мин-1) 1000
Ток, А 33,1
КПД, % 94,7
Коэффициент мощности 0,83
Скольжение, % 1,00
Кратность начального пускового тока 6,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 220,0
Тип двигателя 3АИМУР (ЧР) 5003-6
Напряжение, В 10000
Мощность, кВт 500
Синхронная частота вращения, (мин-1) 1000
Ток, А 36,7
КПД, % 94,9
Коэффициент мощности 0,83
Скольжение, % 1,00
Кратность начального пускового тока 6,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 235,0
Тип двигателя 3АИМУР (ЧР) 5004-6
Напряжение, В 10000
Мощность, кВт 560
Синхронная частота вращения, (мин-1) 1000
Ток, А 41,0
КПД, % 95,1
Коэффициент мощности 0,83
Скольжение, % 1,00
Кратность начального пускового тока 6,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 250,0
Тип двигателя 3АИМУР (ЧР) 5005-6
Напряжение, В 10000
Мощность, кВт 630
Синхронная частота вращения, (мин-1) 1000
Ток, А 46,0
КПД, % 95,2
Коэффициент мощности 0,83
Скольжение, % 1,00
Кратность начального пускового тока 6,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 265,0
Тип двигателя 3АИМУР (ЧР) 5001-8
Напряжение, В 10000
Мощность, кВт 315
Синхронная частота вращения, (мин-1) 750
Ток, А 24,8
КПД, % 94,0
Коэффициент мощности 0,78
Скольжение, % 0,80
Кратность начального пускового тока 5,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 192,0
Тип двигателя 3АИМУР (ЧР) 5002-8
Напряжение, В 10000
Мощность, кВт 355
Синхронная частота вращения, (мин-1) 750
Ток, А 27,9
КПД, % 94,2
Коэффициент мощности 0,78
Скольжение, % 0,80
Кратность начального пускового тока 5,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 206,0
Тип двигателя 3АИМУР (ЧР) 5003-8
Напряжение, В 10000
Мощность, кВт 400
Синхронная частота вращения, (мин-1) 750
Ток, А 31,0
КПД, % 94,3
Коэффициент мощности 0,78
Скольжение, % 0,80
Кратность начального пускового тока 5,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 220,0
Тип двигателя 3АИМУР (ЧР) 5004-8
Напряжение, В 10000
Мощность, кВт 450
Синхронная частота вращения, (мин-1) 750
Ток, А 34,8
КПД, % 94,4
Коэффициент мощности 0,78
Скольжение, % 0,80
Кратность начального пускового тока 5,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 238,0
