Общие сведения
Электродвигатели серии 2АИМУРЧР 355 предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).
- электродвигатели 2АИМУР (280-355) имеют привязку мощности к высоте оси вращения, отличную от нормируемой по ГОСТ 31606-2012 и являются аналогами электродвигателей ВАО2.
- электродвигатели 2АИМУР (355-500 (расширенная серия)) имеют привязку мощности к высоте оси вращения в соответствии с рекомендациями МЭК и номенклатурой ведущих мировых производителей электрических машин.
- электродвигатели 2АИМУРЧР (200-355) могут иметь привязку мощности к высоте оси вращения вала как отличную от нормируемой по ГОСТ 31606-2012, так и в соответствии с ГОСТ 3160-2012.

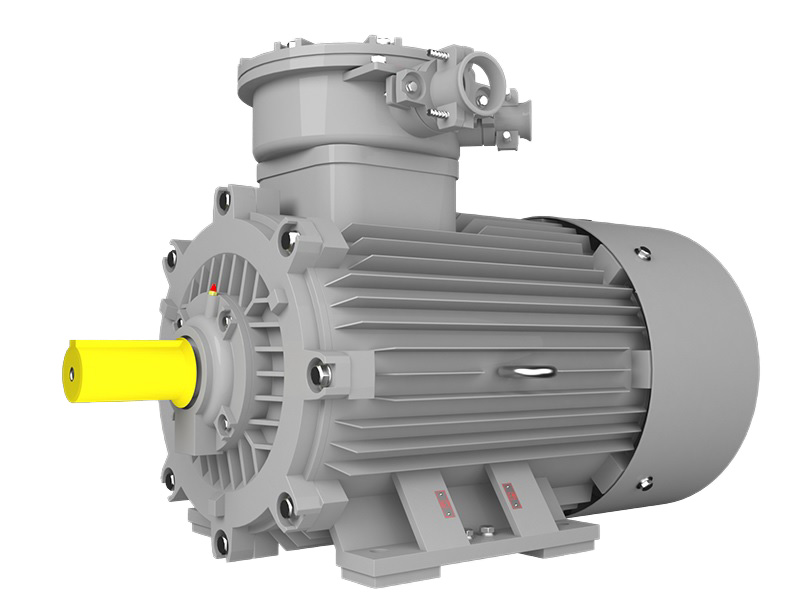

Технические характеристики электродвигателей серии 2АИМУРЧР 355
| Тип двигателя | 2АИМУРЧР 355 S2-1 |
| Мощность, кВт | 250 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 431,0/248,8 |
| Для напряжения (660/1140 В) Ток, А | 248,8/143,8 |
| КПД, % | 96,0 |
| Коэффициент мощности | 0,93 |
| Скольжение, % | 0,66 |
| Кратность начального пускового тока | 6,8 |
| Кратность начального пускового момента | 1,6 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,05 |
| Тип двигателя | 2АИМУРЧР 355 S2-3 |
| Мощность, кВт | 355 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 612,0/353,3 |
| Для напряжения (660/1140 В) Ток, А | 353,3/204,2 |
| КПД, % | 96,0 |
| Коэффициент мощности | 0,93 |
| Скольжение, % | 0,66 |
| Кратность начального пускового тока | 6,8 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 4,88 |
| Тип двигателя | 2АИМУРЧР 355 M2-1 |
| Мощность, кВт | 315 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 533,0/307,7 |
| Для напряжения (660/1140 В) Ток, А | 307,7/177,9 |
| КПД, % | 96,0 |
| Коэффициент мощности | 0,93 |
| Скольжение, % | 0,66 |
| Кратность начального пускового тока | 7,4 |
| Кратность начального пускового момента | 1,6 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,68 |
| Тип двигателя | 2АИМУРЧР 355 M2-3 |
| Мощность, кВт | 400 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 710,8/410,4 |
| Для напряжения (660/1140 В) Ток, А | 410,4/236,2 |
| КПД, % | 95,0 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,7 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 6,2 |
| Тип двигателя | 2АИМУРЧР 355 S4-1 |
| Мощность, кВт | 250 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 439,5/253,7 |
| Для напряжения (660/1140 В) Ток, А | 253,7/146,6 |
| КПД, % | 95,3 |
| Коэффициент мощности | 0,89 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 6,2 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 6,77 |
| Тип двигателя | 2АИМУРЧР 355 S4-3 |
| Мощность, кВт | 355 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 624,1/360,2 |
| Для напряжения (660/1140 В) Ток, А | 360,2/208,2 |
| КПД, % | 95,3 |
| Коэффициент мощности | 0,89 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 6,2 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 7,6 |
| Тип двигателя | 2АИМУРЧР 355 M4-1 |
| Мощность, кВт | 315 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 550,3/317,7 |
| Для напряжения (660/1140 В) Ток, А | 317,7/183,6 |
| КПД, % | 95,6 |
| Коэффициент мощности | 0,89 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 6,5 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 8,2 |
| Тип двигателя | 2АИМУРЧР 355 M4-3 |
| Мощность, кВт | 400 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 710,8/410,4 |
| Для напряжения (660/1140 В) Ток, А | 410,4/236,2 |
| КПД, % | 95,0 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,7 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 13,2 |
| Тип двигателя | 2АИМУРЧР 355 S6-1 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 292,3/168,8 |
| Для напряжения (660/1140 В) Ток, А | 168,8/97,6 |
| КПД, % | 95,1 |
| Коэффициент мощности | 0,89 |
| Скольжение, % | 1,0 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 7,8 |
| Тип двигателя | 2АИМУРЧР 355 M6-1 |
| Мощность, кВт | 200 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 364,6/210,5 |
| Для напряжения (660/1140 В) Ток, А | 210,5/112,7 |
| КПД, % | 95,5 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 1,0 |
| Кратность начального пускового тока | 7,1 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 9,1 |
| Тип двигателя | 2АИМУРЧР 355 M6-3 |
| Мощность, кВт | 250 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 456,8/263,7 |
| Для напряжения (660/1140 В) Ток, А | 263,7/152,2 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,02 |
| Кратность начального пускового тока | 6,7 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 14,8 |
| Тип двигателя | 2АИМУРЧР 355 L6-3 |
| Мощность, кВт | 315 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 575,5/332,3 |
| Для напряжения (660/1140 В) Ток, А | 332,3/191,9 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,04 |
| Кратность начального пускового тока | 6,7 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 16,4 |
| Тип двигателя | 2АИМУРЧР 355 S8-1 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 161,0/150,7 |
| Для напряжения (660/1140 В) Ток, А | 150,7/97,1 |
| КПД, % | 94,7 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 1,31 |
| Кратность начального пускового тока | 6,5 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 10,55 |
| Тип двигателя | 2АИМУРЧР 355 M8-1 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 314,7/181,7 |
| Для напряжения (660/1140 В) Ток, А | 181,7/105,0 |
| КПД, % | 95,5 |
| Коэффициент мощности | 0,85 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 11,73 |
| Тип двигателя | 2АИМУРЧР 355 M8-3 |
| Мощность, кВт | 200 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 387,4/223,7 |
| Для напряжения (660/1140 В) Ток, А | 223,7/129,1 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 1,11 |
| Кратность начального пускового тока | 6,4 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 18,12 |
| Тип двигателя | 2АИМУРЧР 355 L8-3 |
| Мощность, кВт | 250 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 484,3/279,6 |
| Для напряжения (660/1140 В) Ток, А | 279,6/161,4 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 1,10 |
| Кратность начального пускового тока | 6,4 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 20,07 |
| Тип двигателя | 2АИМУРЧР 355 M10-3 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения (380/660 В) Ток, А | 323,3/186,7 |
| Для напряжения (660/1140 В) Ток, А | 186,7/107,8 |
| КПД, % | 94,0 |
| Коэффициент мощности | 0,80 |
| Скольжение, % | 1,31 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 1,5 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 21,6 |
| Тип двигателя | 2АИМУРЧР 355 L10-3 |
| Мощность, кВт | 200 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения (380/660 В) Ток, А | 404,11/233,3 |
| Для напряжения (660/1140 В) Ток, А | 233,3/134,7 |
| КПД, % | 94,0 |
| Коэффициент мощности | 0,80 |
| Скольжение, % | 1,31 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 1,5 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 22,4 |
