Общие сведения

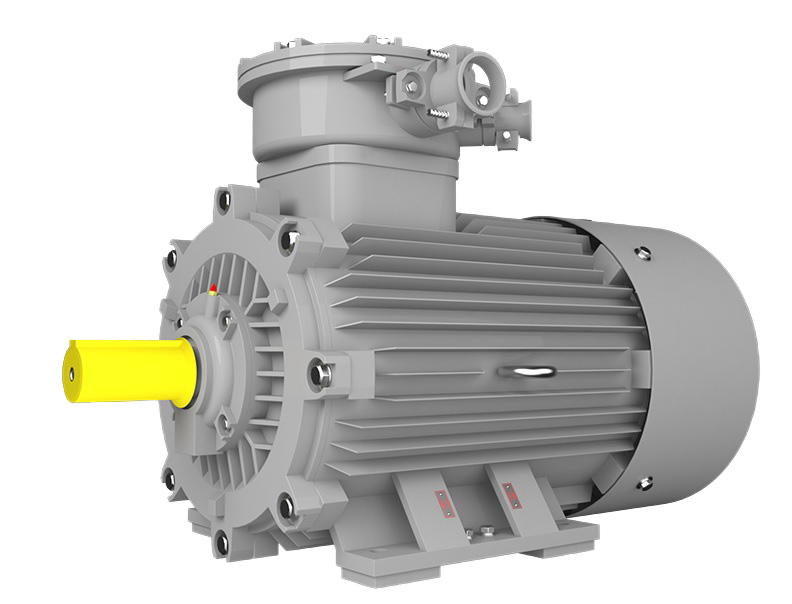

Электродвигатели серии 2АИМУРЧР 315 предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).
- электродвигатели 2АИМУР (280-355) имеют привязку мощности к высоте оси вращения, отличную от нормируемой по ГОСТ 31606-2012 и являются аналогами электродвигателей ВАО2.
- электродвигатели 2АИМУР (355-500 (расширенная серия)) имеют привязку мощности к высоте оси вращения в соответствии с рекомендациями МЭК и номенклатурой ведущих мировых производителей электрических машин.
- электродвигатели 2АИМУРЧР (200-355) могут иметь привязку мощности к высоте оси вращения вала как отличную от нормируемой по ГОСТ 31606-2012, так и в соответствии с ГОСТ 3160-2012.
Технические характеристики электродвигателей серии 2АИМУРЧР 315
| Тип двигателя | 2АИМУРЧР 315 S2-1 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 279,0/161,1 |
| Для напряжения (660/1140 В) Ток, А | 161,1/93,1 |
| КПД, % | 95,1 |
| Коэффициент мощности | 0,93 |
| Скольжение, % | 0,83 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,73 |
| Тип двигателя | 2АИМУРЧР 315 M2-1 |
| Мощность, кВт | 200 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 348,0/200,9 |
| Для напряжения (660/1140 В) Ток, А | 200,9/116,8 |
| КПД, % | 95,5 |
| Коэффициент мощности | 0,93 |
| Скольжение, % | 0,83 |
| Кратность начального пускового тока | 8,0 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,94 |
| Тип двигателя | 2АИМУРЧР 315 M2-3 |
| Мощность, кВт | 250 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 433,7/250,4 |
| Для напряжения (660/1140 В) Ток, А | 250,4/144,6 |
| КПД, % | 95,2 |
| Коэффициент мощности | 0,92 |
| Скольжение, % | 0,71 |
| Кратность начального пускового тока | 7,1 |
| Кратность начального пускового момента | 1,6 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,25 |
| Тип двигателя | 2АИМУРЧР 315 L2-3 |
| Мощность, кВт | 315 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 545,3/314,8 |
| Для напряжения (660/1140 В) Ток, А | 314,8/181,8 |
| КПД, % | 95,4 |
| Коэффициент мощности | 0,92 |
| Скольжение, % | 0,71 |
| Кратность начального пускового тока | 7,1 |
| Кратность начального пускового момента | 1,6 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,93 |
| Тип двигателя | 2АИМУРЧР 315 S4-1 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 287,8/166,2 |
| Для напряжения (660/1140 В) Ток, А | 166,2/96,1 |
| КПД, % | 95,3 |
| Коэффициент мощности | 0,89 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 6,2 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 3,68 |
| Тип двигателя | 2АИМУРЧР 315 M4-1 |
| Мощность, кВт | 200 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 359,4/207,5 |
| Для напряжения (660/1140 В) Ток, А | 207,5/119,9 |
| КПД, % | 95,6 |
| Коэффициент мощности | 0,89 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 6,5 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 4,25 |
| Тип двигателя | 2АИМУРЧР 315 M4-3 |
| Мощность, кВт | 250 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 443,3/255,9 |
| Для напряжения (660/1140 В) Ток, А | 255,9/147,8 |
| КПД, % | 95,2 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 0,81 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 8,33 |
| Тип двигателя | 2АИМУРЧР 315 L4-3 |
| Мощность, кВт | 315 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 558,6/322,5 |
| Для напряжения (660/1140 В) Ток, А | 322,5/186,2 |
| КПД, % | 95,2 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 0,80 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,2 |
| Момент инерции ротора,Н*м2 кгс*м2 | 10,51 |
| Тип двигателя | 2АИМУРЧР 315 S6-1 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 206,0/118,9 |
| Для напряжения (660/1140 В) Ток, А | 118,9/68,7 |
| КПД, % | 94,8 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,9 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 4,76 |
| Тип двигателя | 2АИМУРЧР 315 M6-1 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 244,0/140,9 |
| Для напряжения (660/1140 В) Ток, А | 140,9/81,4 |
| КПД, % | 95,0 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 5,15 |
| Тип двигателя | 2АИМУРЧР 315 M6-3 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 292,3/168,8 |
| Для напряжения (660/1140 В) Ток, А | 168,8/97,5 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,05 |
| Кратность начального пускового тока | 6,7 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 9,53 |
| Тип двигателя | 2АИМУРЧР 315 M6-3 |
| Мощность, кВт | 200 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 365,4/211,0 |
| Для напряжения (660/1140 В) Ток, А | 211,0/121,8 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,88 |
| Скольжение, % | 1,05 |
| Кратность начального пускового тока | 6,7 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 11,8 |
| Тип двигателя | 2АИМУРЧР 315 S8-1 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 178,0/102,8 |
| Для напряжения (660/1140 В) Ток, А | 102,8/59,43 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,85 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,0 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 5,82 |
| Тип двигателя | 2АИМУРЧР 315 M8-1 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 217,0/125,3 |
| Для напряжения (660/1140 В) Ток, А | 125,3/72,4 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 5,9 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 6,75 |
| Тип двигателя | 2АИМУРЧР 315 M8-3 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 261,0/150,7 |
| Для напряжения (660/1140 В) Ток, А | 150,7/87,0 |
| КПД, % | 93,7 |
| Коэффициент мощности | 0,82 |
| Скольжение, % | 1,04 |
| Кратность начального пускового тока | 6,4 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 11,86 |
| Тип двигателя | 2АИМУРЧР 315 L8-3 |
| Мощность, кВт | 160 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 314,7/181,7 |
| Для напряжения (660/1140 В) Ток, А | 181,7/104,9 |
| КПД, % | 94,2 |
| Коэффициент мощности | 0,82 |
| Скольжение, % | 1,12 |
| Кратность начального пускового тока | 6,4 |
| Кратность начального пускового момента | 1,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 14,5 |
| Тип двигателя | 2АИМУРЧР 315 S10-1 |
| Мощность, кВт | 55 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения (380/660 В) Ток, А | 112,0/64,7 |
| Для напряжения (660/1140 В) Ток, А | 64,7/37,4 |
| КПД, % | 92,8 |
| Коэффициент мощности | 0,81 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,0 |
| Кратность начального пускового момента | 1,5 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 8,66 |
| Тип двигателя | 2АИМУРЧР 315 S10-3 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения (380/660 В) Ток, А | 191,0/110,3 |
| Для напряжения (660/1140 В) Ток, А | 110,3/63,7 |
| КПД, % | 93,0 |
| Коэффициент мощности | 0,77 |
| Скольжение, % | 1,31 |
| Кратность начального пускового тока | 6,2 |
| Кратность начального пускового момента | 1,5 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 7,26 |
| Тип двигателя | 2АИМУРЧР 315 M10-1 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения (380/660 В) Ток, А | 151,3/87,3 |
| Для напряжения (660/1140 В) Ток, А | 87,3/50,5 |
| КПД, % | 93,0 |
| Коэффициент мощности | 0,81 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 5,9 |
| Кратность начального пускового момента | 1,5 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 8,92 |
| Тип двигателя | 2АИМУРЧР 315 M10-3 |
| Мощность, кВт | 110 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения (380/660 В) Ток, А | 229,9/132,7 |
| Для напряжения (660/1140 В) Ток, А | 132,7/76,6 |
| КПД, % | 93,2 |
| Коэффициент мощности | 0,78 |
| Скольжение, % | 1,32 |
| Кратность начального пускового тока | 6,0 |
| Кратность начального пускового момента | 1,3 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 10,61 |
| Тип двигателя | 2АИМУРЧР 315 L10-3 |
| Мощность, кВт | 132 |
| Синхронная частота вращения, (мин-1) | 600 |
| Для напряжения (380/660 В) Ток, А | 275,0/158,8 |
| Для напряжения (660/1140 В) Ток, А | 158,8/91,7 |
| КПД, % | 93,5 |
| Коэффициент мощности | 0,78 |
| Скольжение, % | 1,27 |
| Кратность начального пускового тока | 6,0 |
| Кратность начального пускового момента | 1,3 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 12,7 |
