Общие сведения

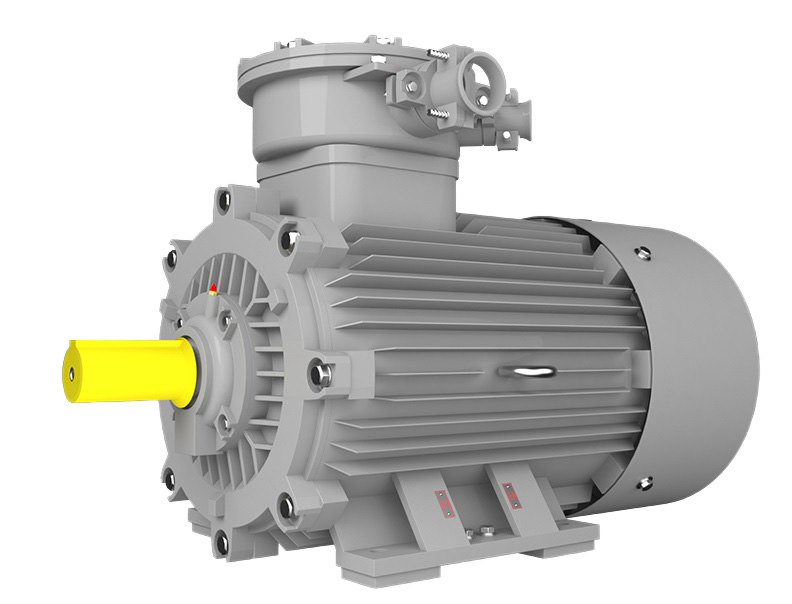

Электродвигатели серии 2АИМУРЧР 250 предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).
- электродвигатели 2АИМУР (280-355) имеют привязку мощности к высоте оси вращения, отличную от нормируемой по ГОСТ 31606-2012 и являются аналогами электродвигателей ВАО2.
- электродвигатели 2АИМУР (355-500 (расширенная серия)) имеют привязку мощности к высоте оси вращения в соответствии с рекомендациями МЭК и номенклатурой ведущих мировых производителей электрических машин.
- электродвигатели 2АИМУРЧР (200-355) могут иметь привязку мощности к высоте оси вращения вала как отличную от нормируемой по ГОСТ 31606-2012, так и в соответствии с ГОСТ 3160-2012.
Технические характеристики электродвигателей серии 2АИМУРЧР 250
| Тип двигателя | 2АИМУРЧР 250 S2-1 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 136,8/79,0 |
| Для напряжения (660/1140 В) Ток, А | 79,0/45,7 |
| КПД, % | 93,0 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 1,0 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,46 |
| Тип двигателя | 2АИМУРЧР 250 S2-2 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 136,8/79,0 |
| Для напряжения (660/1140 В) Ток, А | 79,0/45,7 |
| КПД, % | 93,0 |
| Коэффициент мощности | 0,90 |
| Скольжение, % | 1,0 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,46 |
| Тип двигателя | 2АИМУРЧР 250 M2-1 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 160,7/92,8 |
| Для напряжения (660/1140 В) Ток, А | 92,8/53,6 |
| КПД, % | 93,8 |
| Коэффициент мощности | 0,91 |
| Скольжение, % | 1,16 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,68 |
| Тип двигателя | 2АИМУРЧР 250M2-2 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | 160,7/92,8 |
| Для напряжения (660/1140 В) Ток, А | 92,8/53,6 |
| КПД, % | 93,8 |
| Коэффициент мощности | 0,91 |
| Скольжение, % | 1,16 |
| Кратность начального пускового тока | 7,5 |
| Кратность начального пускового момента | 2,0 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 0,68 |
| Тип двигателя | 2АИМУРЧР 250 S4-1 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 139,6/80,6 |
| Для напряжения (660/1140 В) Ток, А | 80,6/46,6 |
| КПД, % | 93,8 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 1,66 |
| Кратность начального пускового тока | 7,2 |
| Кратность начального пускового момента | 2,2 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,10 |
| Тип двигателя | 2АИМУРЧР 250 S4-2 |
| Мощность, кВт | 75 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 139,6/80,6 |
| Для напряжения (660/1140 В) Ток, А | 80,6/46,6 |
| КПД, % | 93,8 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 1,66 |
| Кратность начального пускового тока | 7,2 |
| Кратность начального пускового момента | 2,2 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,10 |
| Тип двигателя | 2АИМУРЧР 250 M4-1 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 165,6/95,6 |
| Для напряжения (660/1140 В) Ток, А | 95,6/55,3 |
| КПД, % | 93,0 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 7,2 |
| Кратность начального пускового момента | 2,2 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,54 |
| Тип двигателя | 2АИМУРЧР 250 M4-2 |
| Мощность, кВт | 90 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | 165,6/95,6 |
| Для напряжения (660/1140 В) Ток, А | 95,6/55,3 |
| КПД, % | 93,0 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 1,33 |
| Кратность начального пускового тока | 7,2 |
| Кратность начального пускового момента | 2,2 |
| Кратность максимального момента | 2,3 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,54 |
| Тип двигателя | 2АИМУРЧР 250 S6-1 |
| Мощность, кВт | 45 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 84,0/48,5 |
| Для напряжения (660/1140 В) Ток, А | 48,5/28,0 |
| КПД, % | 92,0 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,71 |
| Тип двигателя | 2АИМУРЧР 250 S6-2 |
| Мощность, кВт | 45 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 84,0/48,5 |
| Для напряжения (660/1140 В) Ток, А | 48,5/28,0 |
| КПД, % | 92,0 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,71 |
| Тип двигателя | 2АИМУРЧР 250 M6-1 |
| Мощность, кВт | 55 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 104,7/60,5 |
| Для напряжения (660/1140 В) Ток, А | 60,5/35,0 |
| КПД, % | 92,8 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 2,15 |
| Тип двигателя | 2АИМУРЧР 250 M6-2 |
| Мощность, кВт | 55 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | 104,7/60,5 |
| Для напряжения (660/1140 В) Ток, А | 60,5/35,0 |
| КПД, % | 92,8 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 2,1 |
| Кратность максимального момента | 2,1 |
| Момент инерции ротора,Н*м2 кгс*м2 | 2,15 |
| Тип двигателя | 2АИМУРЧР 250 S8-1 |
| Мощность, кВт | 37 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 77,8/44,9 |
| Для напряжения (660/1140 В) Ток, А | 44,9/26,0 |
| КПД, % | 91,5 |
| Коэффициент мощности | 0,79 |
| Скольжение, % | 2,66 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,71 |
| Тип двигателя | 2АИМУРЧР 250 S8-2 |
| Мощность, кВт | 37 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 77,8/44,9 |
| Для напряжения (660/1140 В) Ток, А | 44,9/26,0 |
| КПД, % | 91,5 |
| Коэффициент мощности | 0,79 |
| Скольжение, % | 2,66 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 1,71 |
| Тип двигателя | 2АИМУРЧР 250 M8-1 |
| Мощность, кВт | 45 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 93,9/54,2 |
| Для напряжения (660/1140 В) Ток, А | 54,2/31,3 |
| КПД, % | 91,0 |
| Коэффициент мощности | 0,80 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 2,15 |
| Тип двигателя | 2АИМУРЧР 250 M8-2 |
| Мощность, кВт | 45 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | 93,9/54,2 |
| Для напряжения (660/1140 В) Ток, А | 54,2/31,3 |
| КПД, % | 91,0 |
| Коэффициент мощности | 0,80 |
| Скольжение, % | 2,0 |
| Кратность начального пускового тока | 6,6 |
| Кратность начального пускового момента | 1,9 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 2,15 |
