Общие сведения

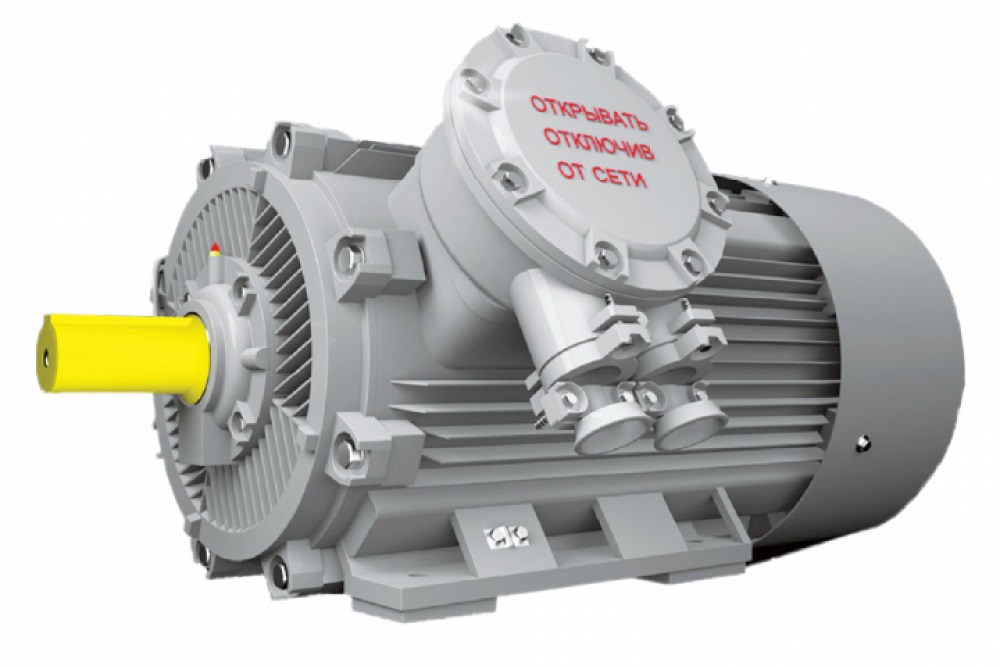

Электродвигатели 2АИМУР 450 расширенной серии предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).
- электродвигатели 2АИМУР (280-355) имеют привязку мощности к высоте оси вращения, отличную от нормируемой по ГОСТ 31606-2012 и являются аналогами электродвигателей ВАО2.
- электродвигатели 2АИМУР (355-500 (расширенная серия)) имеют привязку мощности к высоте оси вращения в соответствии с рекомендациями МЭК и номенклатурой ведущих мировых производителей электрических машин.
- электродвигатели 2АИМУРЧР (200-355) могут иметь привязку мощности к высоте оси вращения вала как отличную от нормируемой по ГОСТ 31606-2012, так и в соответствии с ГОСТ 3160-2012.
Технические характеристики электродвигателей серии 2АИМУР 450
| Тип двигателя | 2АИМУР 450 SA2 |
| Мощность, кВт | 500 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 527,6/305,5 |
| КПД, % | 95,3 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 0,53 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 0,7 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 44,0 |
| Тип двигателя | 2АИМУР 450 SB2 |
| Мощность, кВт | 560 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 590,2/341,7 |
| КПД, % | 95,4 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 0,53 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 0,7 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 49,0 |
| Тип двигателя | 2АИМУР 450 MA2 |
| Мощность, кВт | 630 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 663,3/384,0 |
| КПД, % | 95,5 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 0,53 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 0,7 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 54,0 |
| Тип двигателя | 2АИМУР 450 MB2 |
| Мощность, кВт | 710 |
| Синхронная частота вращения, (мин-1) | 3000 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 746,8/432,4 |
| КПД, % | 95,6 |
| Коэффициент мощности | 0,87 |
| Скольжение, % | 0,53 |
| Кратность начального пускового тока | 7,0 |
| Кратность начального пускового момента | 0,7 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 60,0 |
| Тип двигателя | 2АИМУР 450 SA4 |
| Мощность, кВт | 500 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 533,7/309,0 |
| КПД, % | 95,3 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 0,67 |
| Кратность начального пускового тока | 6,5 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 120 |
| Тип двигателя | 2АИМУР 450 SB4 |
| Мощность, кВт | 560 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 597,1/345,7 |
| КПД, % | 95,4 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 0,67 |
| Кратность начального пускового тока | 6,5 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 132 |
| Тип двигателя | 2АИМУР 450 MA4 |
| Мощность, кВт | 630 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 671,0/388,5 |
| КПД, % | 95,5 |
| Коэффициент мощности | 0,86 |
| Скольжение, % | 0,67 |
| Кратность начального пускового тока | 6,5 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 144 |
| Тип двигателя | 2АИМУР 450 MB4 |
| Мощность, кВт | 710 |
| Синхронная частота вращения, (мин-1) | 1500 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 755,5/437,4 |
| КПД, % | 95,6 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 0,67 |
| Кратность начального пускового тока | 6,5 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 156 |
| Тип двигателя | 2АИМУР 450 SA6 |
| Мощность, кВт | 355 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 395,9/229,2 |
| КПД, % | 94,5 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 0,80 |
| Кратность начального пускового тока | 6,0 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 130 |
| Тип двигателя | 2АИМУР 450 SB6 |
| Мощность, кВт | 400 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 445,7/258,0 |
| КПД, % | 94,6 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 0,80 |
| Кратность начального пускового тока | 6,0 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 142 |
| Тип двигателя | 2АИМУР 450 MA6 |
| Мощность, кВт | 450 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 500,8/289,9 |
| КПД, % | 94,7 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 0,80 |
| Кратность начального пускового тока | 6,0 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 154 |
| Тип двигателя | 2АИМУР 450 MB6 |
| Мощность, кВт | 500 |
| Синхронная частота вращения, (мин-1) | 1000 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 555,3/321,5 |
| КПД, % | 94,9 |
| Коэффициент мощности | 0,83 |
| Скольжение, % | 0,80 |
| Кратность начального пускового тока | 6,0 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 166 |
| Тип двигателя | 2АИМУР 450 SA8 |
| Мощность, кВт | 250 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 298,6/172,9 |
| КПД, % | 93,9 |
| Коэффициент мощности | 0,78 |
| Скольжение, % | 0,80 |
| Кратность начального пускового тока | 5,5 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 140,0 |
| Тип двигателя | 2АИМУР 450 SB8 |
| Мощность, кВт | 280 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 333,7/193,2 |
| КПД, % | 94,1 |
| Коэффициент мощности | 0,78 |
| Скольжение, % | 0,80 |
| Кратность начального пускового тока | 5,5 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 150,0 |
| Тип двигателя | 2АИМУР 450 MA8 |
| Мощность, кВт | 315 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 375,0/217,1 |
| КПД, % | 94,2 |
| Коэффициент мощности | 0,78 |
| Скольжение, % | 0,80 |
| Кратность начального пускового тока | 5,5 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 160,0 |
| Тип двигателя | 2АИМУР 450 MB8 |
| Мощность, кВт | 355 |
| Синхронная частота вращения, (мин-1) | 750 |
| Для напряжения (380/660 В) Ток, А | – |
| Для напряжения (660/1140 В) Ток, А | 421,8/244,2 |
| КПД, % | 94,4 |
| Коэффициент мощности | 0,78 |
| Скольжение, % | 0,80 |
| Кратность начального пускового тока | 5,5 |
| Кратность начального пускового момента | 0,8 |
| Кратность максимального момента | 2,0 |
| Момент инерции ротора,Н*м2 кгс*м2 | 170,0 |
