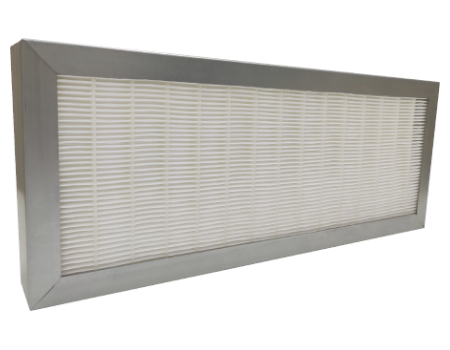

Доп. фильтр тонкой очистки Breezart F7-Comp-500

Используется совместно с фильтром грубой очистки G4 или M5.

Совместим и применяется в установках Breezart 550 LUX (SB) выпускаемых с 31.10.2021 г., начиная с серийного номера 311021Т21152.

Совместимость

• Breezart 550 LUX (с 31.10.2021 г., серийного номера 311021Т21177);
• Breezart 550 LUX SB (с 31.10.2021 г., серийного номера 311021Т21152).

Габариты, мм: 410x170x48

Компактный фильтр тонкой очистки Breezart F7-Comp-500 изготовлен из гофрированной фильтровальной бумаги на основе ультра- и микротонкого стекловолокна. Используемый материал абсолютно пожаробезопасный и обладает большой функциональной поверхностью.

Принцип действия основан на “ситовом” механизме задержания пыли.

В силу своих компактных размеров может применяться в установках в качестве дополнительного фильтра. Имеет повышенное начальное сопротивление, по сравнению с карманными фильтрами тонкой очистки.

Возможно использование фильтра F7-Comp-500 вместо штатного, с дополнительной установкой предварительного фильтра грубой очистки класса G4 перед вентиляционной установкой.

В случае изменения класса очистки используемого фильтра, необходимо изменить настройки максимального перепада давления на фильтре в загрязненном состоянии, см. стр. 15 “Сервисной инструкции”.

Рекомендуемое значение – не более 250 Па.

Состояние фильтра и порядок замены

Проверка состояния фильтра

На пульте управления, в главном меню, в разделе «Фильтр» отображается фактическая загрязненность воздушного фильтра, определяемая датчиком перепада давления:

• 0% – новый фильтр;
• 100% – требуется замена.

Если загрязненность фильтра превышает 75%, то на главной странице появляется предупреждение о том, что фильтр скоро нужно будет заменить. Степень загрязненности можно вывести на главный экран в поле Дополнительного датчика.

Второй параметр – падение давления на фильтре, измеренное датчиком (зависит от загрязненности фильтра и скорости вентилятора). Третий параметр – время наработки воздушного фильтра, которое рассчитывается исходя из времени
работы вентустановки и скорости вентилятора (на низких скоростях вентилятора загрязнение происходит медленнее). Это справочный параметр, который на работу вентустановки не влияет.
При замене фильтра рекомендуется инициировать счетчик, нажав кнопку «Сброс наработки».

Для ПВУ может дополнительно отображаться информация о вытяжном фильтре.

Тест загрязненности

Точное измерение загрязненности возможно только на высоких скоростях вентилятора, поскольку при малой скорости значение загрязненности программно корректируется и может быть не точным.
По этой причине рекомендуется периодически, не реже одного раза в 2 месяца, тестировать фильтр на 8…10 скорости вентилятора, если в процессе обычной эксплуатации вентустановка не работает на таких скоростях.
Для этого нажмите на кнопку «Тест фильтра на 8 скорости» – вентилятор переключиться на 8 скорость. Если загрязненность будет выше 75%, фильтр рекомендуется заменить в ближайшее время.

Обратите внимание: эта кнопка будет неактивна, если вентустановка уже работает на 8…10 скорости, а также если управление скоростью выполняется автоматически (VAV система, управление скоростью от датчика СО2 и пр.).

Использование вентустановок с двойным фильтром

• Основной фильтр класса G4 должен устанавливаться первым по ходу движения воздуха.
  Эксплуатация вентустановки без основного фильтра запрещена!
• Дополнительный фильтр тонкой очистки F7 или угольный Carb является опциональным,
  его установка выполняется по желанию пользователя.
• Датчик загрязнения фильтра контролирует перепад
  давления на обоих фильтрах, поэтому при изменении
  конфигурации системы (добавлении / удалении
  дополнительного фильтра) необходимо выполнять
  настройку порогов давления чистого и загрязненного
  фильтров. Для этого установите или снимите галочку с
  соответствующего селектора в разделе Меню / Фильтр,
  подробнее см. в Инструкции по эксплуатации.
• Необходимо учитывать, что компактные фильтры тонкой очистки, применяемые в
  вентустановках, имеют невысокую пылеемкость и нуждаются в более частой замене по
  сравнению с карманными фильтрами, которые устанавливаются в дополнительный
  корпус Filter-Case.

Замена фильтра

Внимание! Замена фильтра должна производиться только при отключенном
электропитании (отключение защитным автоматом в щите электропитания).

После замены фильтра необходимо выполнить процедуру инициализации нового фильтра,
которая выполняет следующие действия:

• инициализирует счётчик ресурса фильтра начальным значением, начальное значение
  задаётся изготовителем вентиляционной установки;
• очищает запомненное значение загрязненности фильтра с момента последнего
  выключения.

Последовательность действий:

• С основного экрана перейти в Главное меню / Фильтр.
• Нажать кнопку «Новый фильтр».
• Вернуться на Главный экран.
