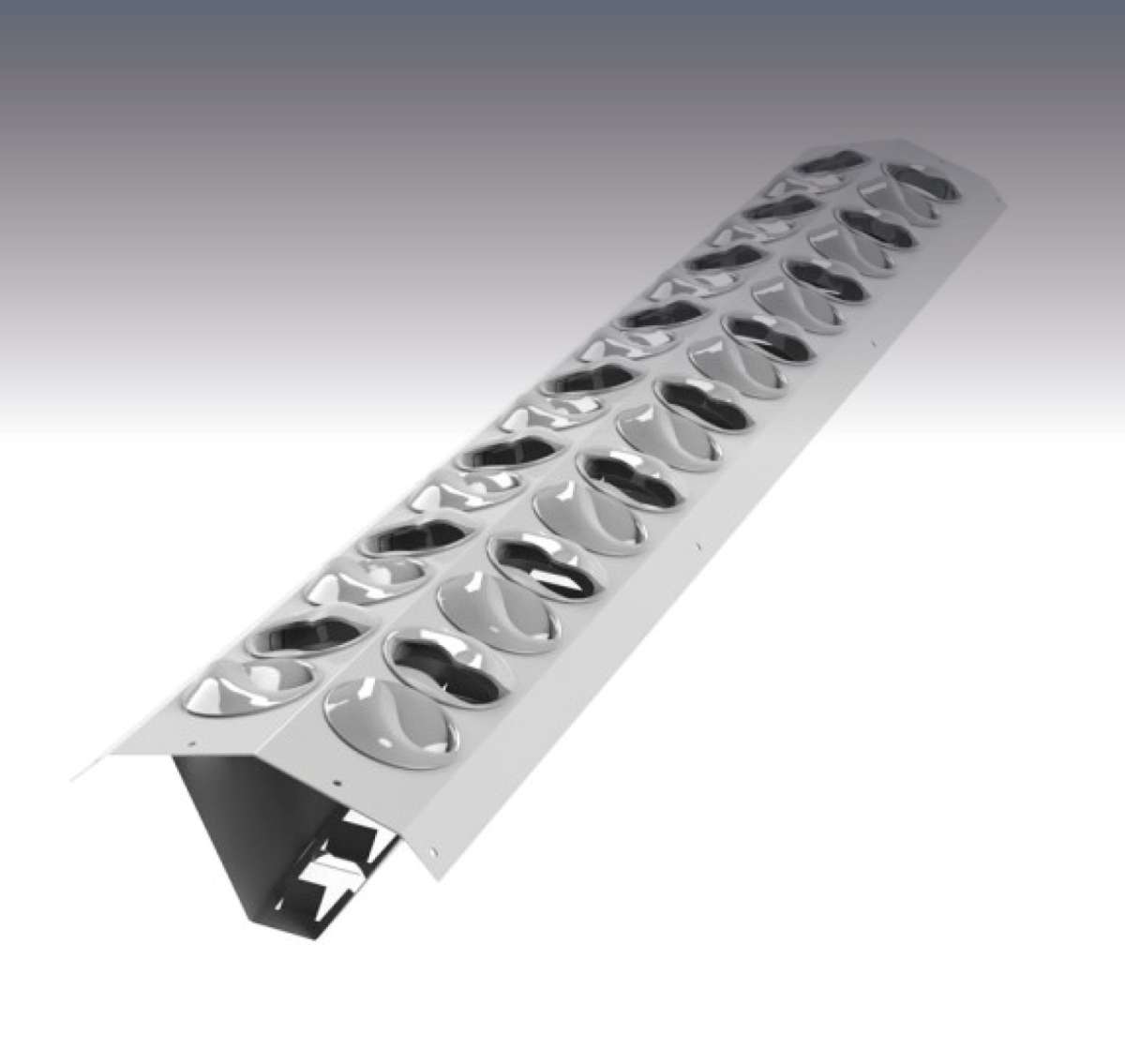

Дисковый воздухораспределитель для круглых воздуховодов AIRS SINUS-DC
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Дисковый диффузор струйного типа AIRS SINUS-DC/DR предназначен для установки в воздуховодах. AIRS SINUS-DC - для круглых воздуховодов. AIRS SINUS-DR для прямоугольных воздуховодов. Диффузор состоит из передней пластины с несколькими дисками и направляющего рельса. Поворотные диски дают возможность диффузору получить очень высокий расход воздуха в помещении.
Назначение и конструкция
SINUS-DС/DR может использоваться как для охлажденного, так и для нагретого воздуха. Максимальный перепад температур для охлажденного воздуха ΔТ=10°C. Диски вращаются на 360° и могут настраиваться индивидуально под любым углом. Это означает, что можно установить огромное количество вариантов распределения, не меняя при этом уровня шума, объема воздуха или перепада давления.
Закругленные края дисков предотвращают оседание пыли и облегчают чистку.
Технические характеристики
| Маркировка | AIRS SINUS-DC |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Дисковая раздача |
| Форма | Круглый воздуховод |
| Монтаж | Врезка в воздуховод |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
Габаритные размеры и масса
Размеры диффузора для круглого воздуховода AIRS SINUS-DC
| Типо- размер | Кол-во рядов с дисками | A | C | Размер монтаж. отверстия, DxE | Размер воздуховода |
|---|---|---|---|---|---|
| 1000 | 1 | 1040 | 70 | 970x70 | 100-250 |
| 1500 | 1 | 1540 | 70 | 1470x70 | 100-250 |
| 1000 | 2 | 1040 | 125 | 970x135 | 160-315 |
| 1500 | 2 | 1540 | 125 | 1470x135 | 160-315 |
| 1000 | 3 | 1040 | 185 | 970x200 | 315-630 |
| 1500 | 3 | 1540 | 185 | 1470x200 | 315-630 |
| 1000 | 4 | 1040 | 200 | 970x250 | 315-630 |
| 1500 | 4 | 1540 | 200 | 1470x250 | 315-630 |
Чертёж AIRS SINUS-DC. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Материалы и покрытие
Изделие AIRS SINUS-DC изготавливается из стали и полностью окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу выполняется окраска в любой цвет по каталогу RAL, а для агрессивных сред — исполнение из нержавеющей стали.
Монтаж
Сделайте отверстие в круглом воздуховоде по таблице размеров. Диффузор надёжно фиксируется в отверстии и прикручивается саморезами; после установки диски поворачиваются на 360° и настраиваются индивидуально.
Как формируется обозначение
| DC / DR | для круглого / для прямоугольного воздуховода |
| 1000 / 1500 | типоразмер (длина), мм |
| 1–4 | количество рядов с дисками |
| RAL 9016 | цвет покрытия, по умолчанию белый |
| W / B / G | цвет дисков: белый (по умолчанию) / чёрный / серый |
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.
Документы и поставка
- Паспорт изделия — на странице товара.
- Изготовление серийное и под размеры проекта, окраска по RAL.
- Гарантия 12 месяцев, доставка по всей России.
- BIM-модель — подготовим по запросу; готовые семейства раздела — на странице BIM-моделей воздухораспределителей.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
