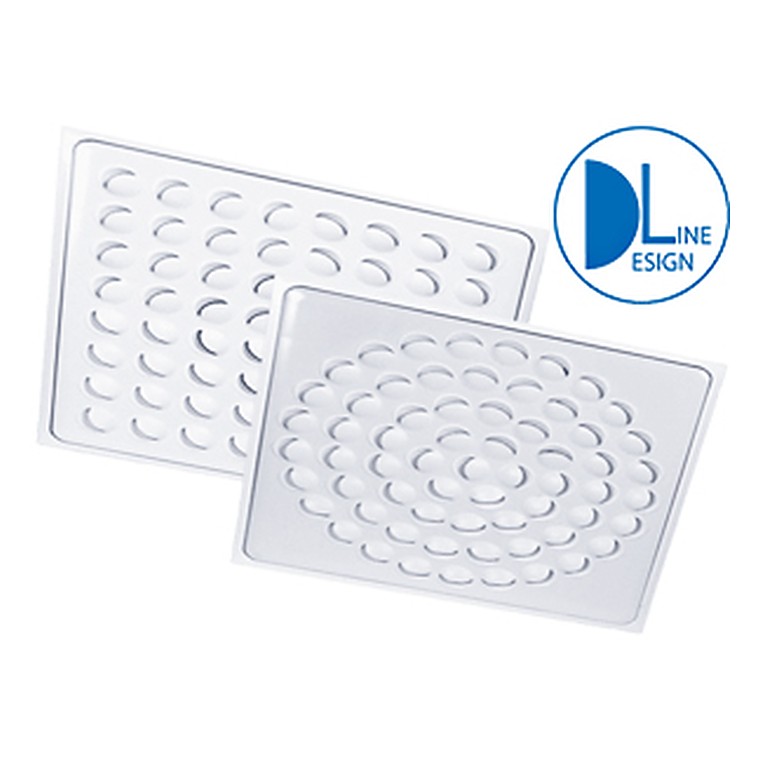

Диффузоры 1DLRE, 2DLRE
Потолочные диффузоры 1DLRE/2DLRE предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Диффузоры 1DLRE, 2DLRE
Потолочные диффузоры 1DLRE/2DLRE предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений. Конструктивно диффузор DLRE представляет собой корпус с подводящим патрубком, к которому крепится квадратная лицевая панель с размещенными на ней подвижными воздухораздающими ячейками. Конструкция диффузоров DLKE предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без неё. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

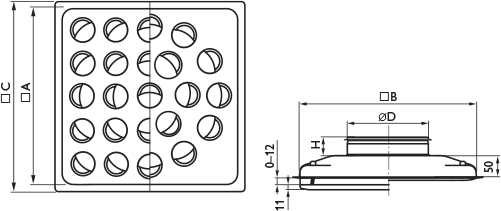

Характеристики диффузоров 1DLRE, 2DLRE
| Модель | □A, мм | □B1, мм | □C, мм | ØD, мм | H1, мм | Вес, кг |
| 1(2)DLRE 125-4 | 395 | 399 | 425 | 124 | 58 | 2,2 |
| 1(2)DLRE 160-4 | 395 | 399 | 425 | 159 | 58 | 2,2 |
| 1(2)DLRE 200-4 | 395 | 399 | 425 | 199 | 58 | 2,1 |
| 1(2)DLRE 250-6 | 565 | 569 | 595 | 249 | 58 | 4,0 |
| 1(2)DLRE 315-6 | 565 | 569 | 595 | 314 | 58 | 3,9 |
| 1(2)DLRE 400-6 | 565 | 569 | 595 | 393 | 66 | 3,9 |
Характеристики диффузоров 1(2)DLRE с камерами статического давления PLR
| Модель | ØD1, мм | ØD2, мм | H2, мм | L, мм | B2, мм | K, мм | Gmin, мм | Gmax, мм | Вес, кг |
| 1(2)DLRE 125 c PLR 100-125 | 125 | 99 | 170 | 320 | 320 | 120 | 275 | 305 | 4,3 |
| 1(2)DLRE 160 c PLR 125-160 | 160 | 124 | 170 | 470 | 320 | 140 | 275 | 305 | 5,2 |
| 1(2)DLRE 200 c PLR 160-200 | 200 | 159 | 205 | 500 | 440 | 170 | 310 | 340 | 6,1 |
| 1(2)DLRE 250 c PLR 200-250 | 250 | 199 | 245 | 650 | 480 | 195 | 350 | 380 | 9,5 |
| 1(2)DLRE 315 c PLR 250-315 | 315 | 249 | 295 | 700 | 570 | 225 | 400 | 430 | 10,8 |
| 1(2)DLRE 400 c PLR 315-400 | 400 | 314 | 360 | 700 | 570 | 225 | 470 | 500 | 11,9 |
