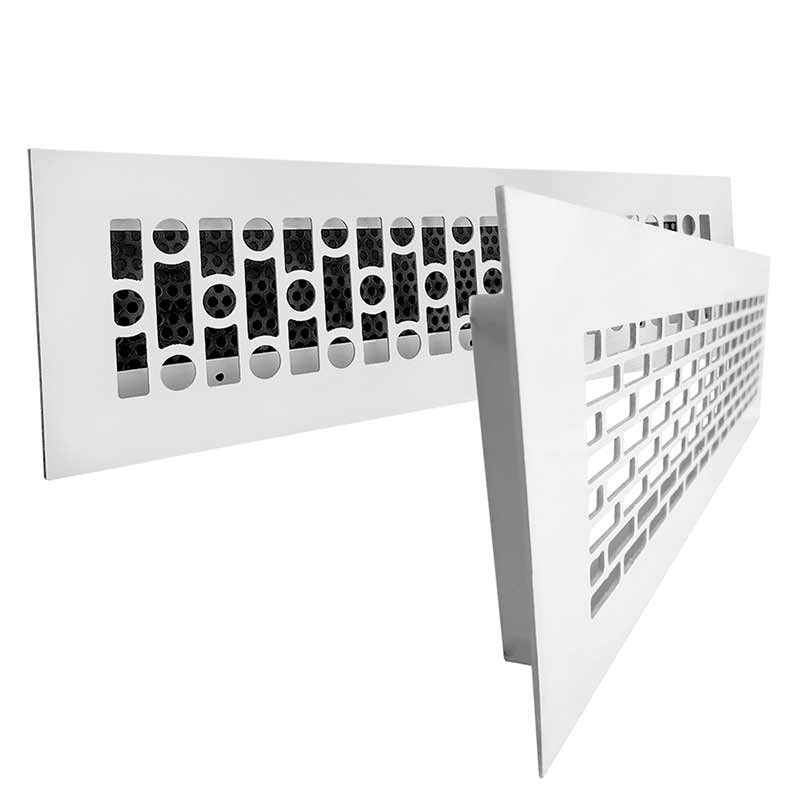

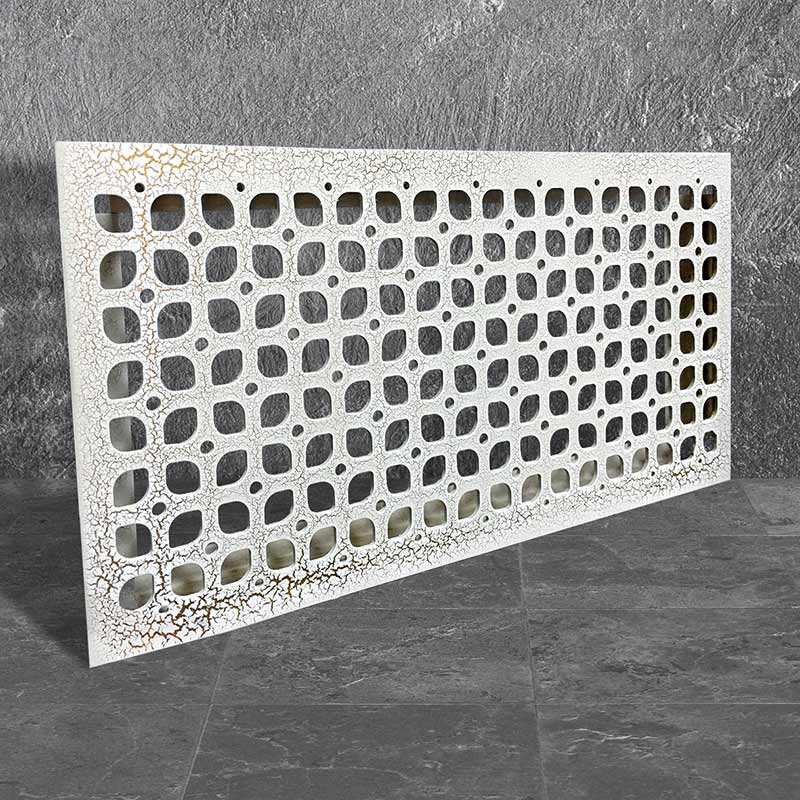

Декоративные решетки серии ДР используются в системах вентиляции и кондиционирования в помещениях различного назначения. Особенностью этих решеток является огромный выбор дизайнерских рисунков, подчеркивающих изысканность и утонченность интерьера.
Область применения:
- Система приточно-вытяжной вентиляции
- Подоконники и столешницы
- На радиаторы отопления
Ширина фланца по умолчанию составляет 10 мм, по запросу возможно изготовление решетки с разной шириной фланца.
Для решеток встраиваемого типа возможна комплектация перфорированной пластиной с тыльной стороны решетки, что предотвращает видимость нежелательных коммуникаций и элементов скрытых конструкций.
Конструкция:
- ДР-П – декоративная решетка накладного типа выполнена в виде пластины
- ДР-В – декоративная решетка встраиваемого типа имеет врезку в виде жестко приваренной отбортовки глубиной 10 мм
Материалы изготовления
По умолчанию решетки изготавливаются из оцинкованной стали толщиной 2 мм. Такое сочетание материала используемого при производстве и финишной обработке гарантированно обеспечивает
защиту от коррозии, а также от выцветания/потускнения цвета под воздействием ультрафиолета. Также возможно изготовление декоративной решетки из алюминиевого листового металлопроката толщиной 2 мм – ДР-А.
Окрашиваются порошковыми полиэфирными эмалями в белый цвет RAL 9016. По запросу возможно покрытие в любой цвет по международной шкале RAL
- минимальные рекомендуемые размеры 100х100 мм,
- максимальные рекомендуемые размеры 2000х1200 мм.
Варианты монтажа:
- Открытое крепление осуществляется с помощью саморезов через лицевую часть решетки. Один из самых распространенных и надежных способов крепления – монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является видимость шляпки самореза. При выборе данного варианта крепления возможна поставка решеток с крепежными отверстиями в рамке.
- Скрытое крепление с помощью монтажного уголка. При выборе данного варианта монтажа решетки поставляются с отбортовкой в виде уголка. К боковой стенке вентиляционного адаптера или проема монтируется стальной уголок с несколькими отверстиями. Через рисунок орнамента, решетка жестко фиксируется к уголку. Такое скрытое крепление исключает наличие саморезов на лицевой стороне решетки, тем самым, делая ее более аккуратной.
- Скрытое крепление с помощью каучукового клея или герметика исключает механическое крепление, делая монтаж легче и доступным даже неспециалисту.
Габаритно-посадочные размеры декоративных решеток ДР-П (пластина)
АхВ габаритные размеры решетки
Габаритно-посадочные размеры декоративных решеток ДР-В (встраиваемая)
АхВ размеры строительного проема
Варианты рисунков декоративных решеток ДР-А (по запросу возможно изготовление решеток с индивидуальным узором)
Пример заказа
