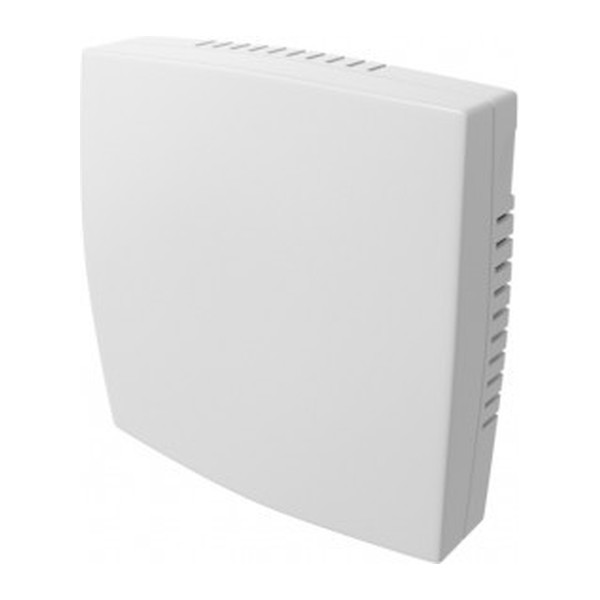

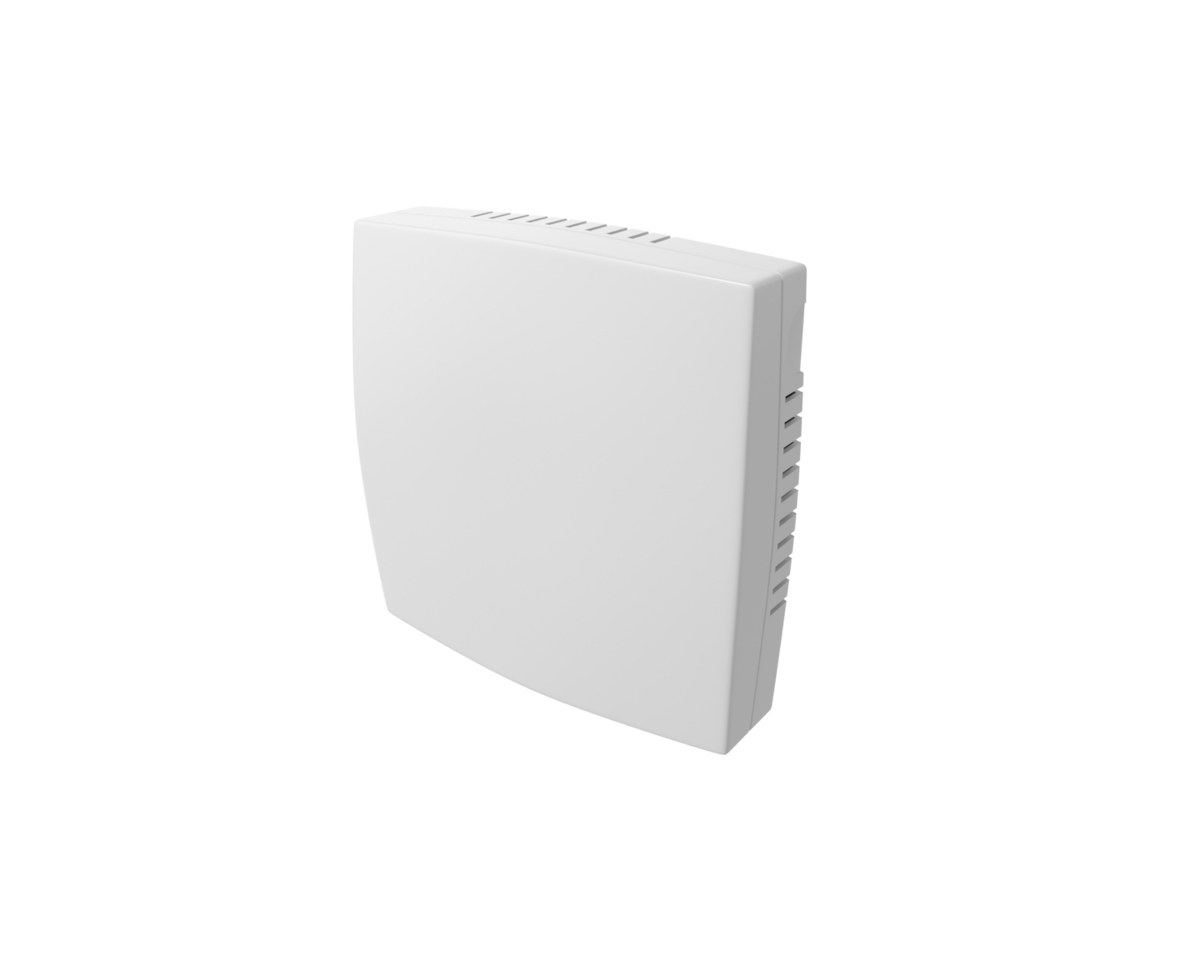

Датчик влажности комнатный RGP THS-01-420-HP

Датчик влажности комнатный RGP THS-01-420-HP — датчик влажности и температуры RGP. Диапазон измерения температуры -40…+120 °C, пыле- и влагозащита IP21. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 13 000 ₽ с НДС, отгрузка со склада и доставка по России.

Датчики влажности и температуры THS RGP

Преобразователи влажности и температуры серии “THS” с выходами 0-10В, 4-20мА и RS485 (ModBus) выпускаются в различных корпусах из ABS-пластика: канальные, комнатные, промышленные и наружные. Датчики разработаны специально для производителей вентиляционных систем, монтажных организаций и системных интеграторов, осуществляющих строительство промышленных, административных и жилых зданий. Печатные платы на базе микропроцессоров, разработанные инженерами ООО “Завод РГП”, производятся в г.

Описание производителя

Датчики влажности THS-01 и THS-01-420 – это измерительные преобразователи влажности и температуры окружающего воздуха в корпусе из ABS-пластика, которые оснащаются аналоговыми выходами, преобразующими измеренное значение относительной влажности и температуры воздуха в помещении в пропорциональный аналоговый сигнал 0-10В или 4-20мА. Диапазон измерения влажности 0…100% Rh, температуры 0…+50 °C. По специальному запросу доступны другие варианты калибровки в узком диапазоне, что позволит повысить точность измерения.

Комнатные датчики влажности THS-01 предназначены для использования в не агрессивной среде без значительного содержания пыли и использования для измерения параметров в административных и офисных помещениях, музеях, хранилищах, винных погребах для контроля параметров микроклимата. Дополнительно в каждый датчик может быть установлен пассивный измерительный элемент – модели THS-01-Ni1000, THS-01-NTC10k-1, THS-01-NTC10k-2 и THS-01-Pt1000.

Подключение датчиков влажности

Для подключения к системе автоматизации используется клеммная колодка с винтовыми клеммами. Для подключения датчика температуры и влажности к контроллеру системы автоматизации используйте схему, приведенную ниже. Клеммная колодка Т1 и Т2 используется только с датчиками, которые имеют дополнительный канал температуры по сопротивлению (доступно для серии датчиков 0-10В).

ВНИМАНИЕ!

• Обязательно используйте экранированный кабель для подключения датчиков и заземляйте экран кабеля со стороны шкафа управления и сам шкаф для корректной работы и показаний датчика влажности.
• Наличие частотных преобразователей рядом с датчиком, внутри шкафа управления или рядом со шкафом в большей части случаев влияют на показания датчиков 0-10В.

Установка и монтаж: Датчики для измерения влажности и температуры монтируются на стенах помещений вдали от прямых солнечных лучей и источников тепла (обогреватели, кондиционеры и т.д.). Рекомендованная высота для установки датчика 1,4-1,6 метра от уровня пола.

Измерительный элемент датчика влажности

В качестве измерительного элемента используются цифровые сенсоры для измерения влажности с интегрированным датчиком температуры, малым гистерезисом и высокой долговременной стабильностью. Измерительный элемент датчика температуры и влажности расположен на печатной плате преобразователя напротив вентиляционных прорезей.

Точность сенсора зависит от многих факторов и рассчитана для идеальных условий напряжения питания сенсора 3,3 В (питание датчика 24В) при 25 °C при испытании на заводе-изготовителе. Это значение не включает гистерезис и нелинейность и применимо только к условиям без конденсации.

Диапазоны работы: нормальный рабочий диапазон 10–80% относительной влажности. Длительная работа за пределами нормального диапазона, особенно при влажности > 80%, может вызвать временный дрейф сигнала +3% относительной влажности. После возвращения к нормальным рабочим условиям датчик медленно самостоятельно восстановится до состояния калибровки. Показания датчика могут быть завышены, если в воздухе содержатся посторонние примеси (летучие растворители, клей).

Восстановление сенсора: если датчик подвергается воздействию экстремальных условий эксплуатации и химических паров, то его можно восстановить до состояния калибровки с помощью следующей обработки. Если влажность высокая, примите меры по сушке: поддерживайте температуру 60-85 ℃ и относительную влажность

Испытания и калибровка: относительная влажность газов во многом зависит от температуры. Поэтому при измерении влажности все датчики, измеряющие одну и ту же влажность, должны работать при одинаковой температуре, насколько это возможно. При тестировании необходимо убедиться в одинаковой температуре испытуемого датчика и датчика-эталона, а затем сравнить показания влажности. При калибровке рекомендуется демонтировать защитный фильтр и провести процедуру восстановления сенсора.

Характеристики

Где применяется

• вентиляция и кондиционирование помещений
• музеи, архивы, склады, производства
• контроль качества воздуха и CO₂

Как подобрать

• Место установки: комнатный, канальный, наружный или промышленный корпус.
• Выходы: 0–10 В, 4–20 мА или Modbus; совмещённый датчик даёт температуру и влажность одним прибором.
• Для CO₂ — диапазон 0…2000 или 0…5000 ppm и исполнение (комнатное, канальное).
