ТЕПЛОИЗОЛЯЦИЯ ТРУБОПРОВОДОВ
В условиях российского климата теплоизоляция трубопроводов (газо- и нефтепроводов, водопроводов, водозаборных сооружений, систем канализации и теплотрасс) является обязательным условием. Для трубной изоляции необходим прочный и долговечный материал, который не пропускает влагу и выдерживает необходимый диапазон температур.

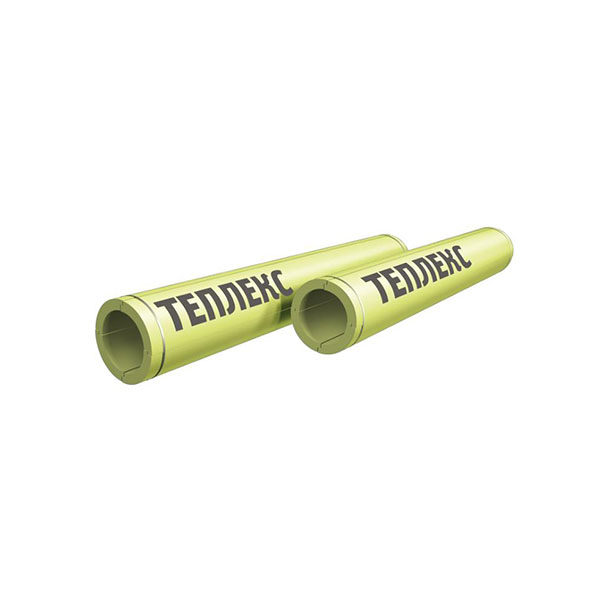

Сегменты и полуцилиндры ТЕПЛЕКС для теплоизоляции трубопроводов выпускаются двух типов: без добавки и с добавкой антипирена в зависимости от применения. Широкий диапазон толщин позволяет охватить всевозможные проектные решения теплоизоляции трубопроводов. Геометрические размеры сегментов и полуцилиндров зависят от диаметра трубопровода. Монтаж конструкции трубной изоляции производится путем сборки пенополистирольных полуцилиндров или сегментов ТЕПЛЕКС посредством фиксации на трубе полимерными лентами или стягивающими стальными кольцами.
Пример условного обозначения марки:
Полуцилиндры для теплоизоляции трубопроводов:
- ТЕПЛЕКС 45 ПОЛУЦИЛИНДР ПЦ-1250.80.30,
- где:
- ПЦ наименование изделия – полуцилиндр,
- 1250 – длина изделия, мм,
- 80 – внутренний диаметр полуцилиндра, мм,
- 30 – толщина полуцилиндра, мм
Сегменты для теплоизоляции трубопроводов:
- ТЕПЛЕКС 45 СЕГМЕНТ С-1250.730.80,
- где:
- С – наименование изделия, мм,
- 730 – внутренний диаметр сегмента, мм,
- 80 – толщина сегмента, мм
Изготавливаемые размеры:
| Диаметр трубопровода, мм |
Внутренний диаметр изделия, мм |
Длинна, мм | Толщина сегмента, мм |
Количество в полном круге, шт. |
|---|---|---|---|---|
| 57 | 60 | 2000 | 30 | 2 |
| 40 | 2 | |||
| 76 | 80 | 2000 | 30 | 2 |
| 40 | 2 | |||
| 89 | 95 | 2000 | 40 | 2 |
| 50 | 2 | |||
| 108 | 115 | 2000 | 40 | 3 |
| 50 | 3 | |||
| 60 | 3 | |||
| 114 | 120 | 2000 | 40 | 3 |
| 50 | 3 | |||
| 60 | 3 | |||
| 133 | 140 | 2000 | 40 | 3 |
| 50 | 3 | |||
| 60 | 3 | |||
| 159 | 165 | 2000 | 40 | 3 |
| 50 | 4 | |||
| 60 | 4 | |||
| 219 | 225 | 2000 | 40 | 4 |
| 50 | 4 | |||
| 60 | 4 | |||
| 273 | 280 | 2000 | 50 | 4 |
| 60 | 6 | |||
| 80 | 8 | |||
| 325 | 330 | 2000 | 50 | 5 |
| 60 | 5 | |||
| 80 | 8 | |||
| 426 | 435 | 2000 | 50 | 6 |
| 60 | 6 | |||
| 80 | 8 | |||
| 529 | 540 | 2000 | 50 | 8 |
| 60 | 8 | |||
| 80 | 8 | |||
| 630 | 640 | 2000 | 50 | 10 |
| 60 | 10 | |||
| 80 | 10 | |||
| 720 | 730 | 2000 | 50 | 10 |
| 60 | 10 | |||
| 80 | 10 | |||
| 820 | 830 | 2000 | 50 | 12 |
| 60 | 12 | |||
| 80 | 12 | |||
| 920 | 930 | 2000 | 50 | 14 |
| 60 | 14 | |||
| 80 | 14 | |||
| 1020 | 1030 | 2000 | 60 | 12 |
| 80 | 12 | |||
| 1220 | 1230 | 2000 | 60 | 12 |
| 80 | 12 | |||
| 1420 | 1430 | 2000 | 60 | 14 |
| 80 | 14 |
