Цилиндры ЛАМЕЛЬНЫЕ CUTWOOL® CL-LAM

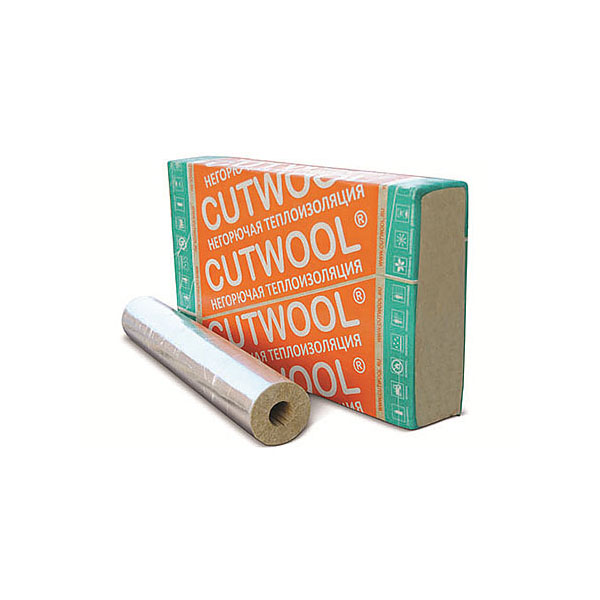

Цилиндр ламельный CUTWOOL®CL-LAM из базальтового минерального волокна производится в виде плоской плиты, представляющей собой набор ламелей расположенных на единой подложке, длина которой равна длине окружности изолируемого трубопровода. Цилиндры ламельные CUTWOOL®CL-LAM производятся с пароизоляционным слоем из армированной алюминиевой фольги.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Детали
Цилиндр ламельный CUTWOOL®CL-LAMиз базальтового минерального волокна производится в виде плоской плиты, представляющей собой набор ламелей расположенных на единой подложке, длина которой равна длине окружности изолируемого трубопровода. Цилиндры ламельные CUTWOOL®CL-LAM производятся с пароизоляционным слоем из армированной алюминиевой фольги.
За счет наличия большого количества ламелей плита легко сворачивается и приобретает форму цилиндра. При монтаже на трубопроводе ламельные цилиндр плотно прилегает к поверхности изолируемого трубопровода, образуя при этом сплошное теплоизоляционное покрытие, без каких либо зазоров и щелей.
Цилиндры ламельные фольгированные CUTWOOL®CL-LAM изготавливаются из минеральной базальтовой ваты на синтетическом связующем c внешним покрытием алюминиевой фольгой армированной стеклосеткой согласно ТУ 5762-002-89646568-2013
Маркировка:
Технические характеристики:
ПРИМЕНЕНИЕ
Ламельные цилиндры CUTWOOL®CL-LAMиз базальтовой ваты предназначены для теплоизоляции различных форм поверхностей промышленного оборудования и технологических трубопроводов, емкостей и резервуаров всех отраслей промышленности и ЖКХ с рабочей температурой транспортируемых или хранимых продуктов от -196°С до +250°С в зависимости от марки цилиндров.
Алюминиевая фольга не является защитным покрытием и не может оказывать защиту цилиндров от механических повреждений. Цилиндры кашированные алюминиевой фольгой без устройства защитного покрытия допускается применять только для изоляции трубопроводов, расположенных внутри помещения.
Областью применения цилиндров ламельных CUTWOOL®CL-LAM из минеральной ваты являются:
Ламельные цилиндры CUTWOOL®CL-LAMимеют всю необходимую разрешительную документацию (сертификат соответствия ГОСТ Р, пожарный сертификат) и могут применяться в любых климатических районах на всей территории РФ без каких либо ограничений.
СВОЙСТВА
Теплопроводность
Минераловатные изделия CUTWOOL® являются высокоэффективным теплоизоляционным материалом. Высокое сопротивление теплопередачи достигается за счет удержания большого количества воздуха в неподвижном состоянии внутри утеплителя при помощи тесно переплетенных тончайших и гибких волокон минеральной ваты. Благодаря низкой теплопроводности и высокому сопротивлению теплопередаче, минераловатные изделия CUTWOOL® позволяют эффективно сберегать тепло и поддерживать желаемую температуру.
Гидрофобность
Теплоизоляционные изделия CUTWOOL® из минеральной ваты устойчивы к воздействию воды, так как созданы из камня. Все теплоизоляционные элементы обработаны гидрофобизирующими добавками, придающими утеплителю водоотталкивающие свойства.
Долговечность
Изделия CUTWOOL® производится из горных пород базальтовой группы и имеют хорошую устойчивость к внешним воздействиям. Изделия сохраняют свои эксплуатационные свойства в течение 50 лет, что обусловлено, как характеристиками отдельного волокна, так и работой всего конструктива, каркаса из хаотично направленных и переплетённых между собой волокон (96-99%) и скрепляющих их связующего (1-4%). Применение специальных добавок (гидрофобизаторов, промоутеров адгезии) существенно увеличивает показатели долговечности и эффективности теплоизоляционной продукции CUTWOOL®.
Прочность
Высокая устойчивость минераловатных изделий CUTWOOL® к механическим нагрузкам обеспечивается свойствами как волокна, так и структурой минеральной ваты - превосходно работает «каркас» из тесно переплетённых и хаотично ориентированных по всем направлениям волокон. Прочностные свойства находятся так же в прямой зависимости от таких параметров как плотность материала и количество связующего.
Пожаробезопасность
Природные каменные минералы, которые являются основой для производства минеральной базальтовой ваты относятся к категории негорючих, поэтому теплоизоляционные изделия CUTWOOL® являются полностью негорючими материалами. Минераловатный утеплитель CUTWOOL® при пожаре полностью сохраняет свои физико-механические свойства и огнепреграждающую способность. Огнестойкость продукции способна обеспечить дополнительное время, необходимое для эвакуации людей, документов и имущества, а так же значительное время сдерживать распространение огня и защитить конструкции от деформации и разрушения.
Экологичность
Основным сырьём для получения минерального волокна служит каменное сырьё базальтовой группы (базальт, порфирит, габбро-диабазы и т.п). Оно является самым распространённым классом минералов, входящих в состав земной коры и представляет собой не что иное, как застывшую, вышедшую на поверхность или оставшуюся в толще земли вулканическую лаву - это материал полностью природного происхождения. Минераловатный утеплитель CUTWOOL® - полностью безвреден для здоровья человека.
РЕКОМЕНДАЦИИ
Цилиндры CUTWOOL®CL-LAMтранспортируются в развернутом виде, в виде плоских плит. Каждая пачка упаковывается в термоусадочную пленку.
Упакованные цилиндры хранить в сухом, хорошо проветриваемом помещении. Допускается хранение пачек на открытом воздухе при условии исключения попадания на упаковку каких либо атмосферных осадков.
Монтаж тепловой изоляции на трубопроводе начинать от фланцевого соединения. Цилиндры CUTWOOL®CL-LAM установить вплотную друг к другу с разбежкой горизонтальных швов и закрепить на трубопроводе бандажами. Рекомендуется устанавливать по два бандажа на одно изделие. Интервал между бандажами 500 мм. Бандажи закрепляются пряжками. В случае повреждения алюминиевой фольги в процессе ведения монтажных работ, места проколов и разрывов проклеиваются скотчами или герметизирующими материалами.
В качестве защитного покрытия рекомендуется использование оболочек из оцинкованной стали CUTWOOL®ZNC. Цилиндры CUTWOOL®CL-LAM без устройства защитного покрытия допускается применять только для изоляции трубопроводов, расположенных внутри помещения.
За счет наличия большого количества ламелей плита легко сворачивается и приобретает форму цилиндра. При монтаже на трубопроводе ламельные цилиндр плотно прилегает к поверхности изолируемого трубопровода, образуя при этом сплошное теплоизоляционное покрытие, без каких либо зазоров и щелей.
ПРЕИМУЩЕСТВА ЛАМЕЛЬНЫХ ЦИЛИНДРОВ CUTWOOL®CL-LAM
| МЕНЬШЕ ТРАНСПОРТНЫЙ ОБЪЕМ | Ламельные цилиндры CUTWOOL®CL-LAM упаковываются пачками, в плоском виде, что позволяет произвести более плотную загрузку в автотранспорт по сравнению с традиционными цилиндрами и значительно (до 40%) сэкономить на затратах при перевозке. В остальном они ничем не отличаются от традиционных цилиндров CUTWOOL®CL. |
| БОЛЕЕ КАЧЕСТВЕННАЯ ТЕПЛОИЗОЛЯЦИЯ | Низкая теплопроводность ламельных цилиндров CUTWOOL®CL-LAM достигается хаотичностью расположения волокон, и тем, что они уложены в многочисленные слои, благодаря чему коэффициент теплопроводности составляет всего 0,032 Вт/м·К. |
| Цилиндры НЕ СЫПЯТСЯ И НЕ ЛОМАЮТСЯ | При изготовлении цилиндров CUTWOOL®CL-LAM используется более толстое (до 7-9 мкм) и более длинное (до 50 мм) базальтовое волокно, поэтому цилиндры CUTWOOL®CL-LAM более прочные и упругие. |
| БОЛЕЕ ПРОЧНАЯ ФОЛЬГА | Фольга на ламельных цилиндрах CUTWOOL®CL- LAM не рвется, так как при изготовлении цилиндров используется алюминиевая фольга толщиной 20 мкм, в отличии от большинства аналогичных цилиндров, где используется более дешевая и менее прочная фольга толщиной 11 мкм. |
| БОЛЕЕ НАДЕЖНОЕ КРЕПЛЕНИЕ ФОЛЬГИ | Фольга на ламельных цилиндрах CUTWOOL®CL-LAM не отслаивается, так как при ее креплении на цилиндрах толщина клеевого слоя составляет не менее 50 мкм, в отличии от большинства аналогичных цилиндров, где в целях экономии средств толщина клеевого слоя не превышает 25 мкм. |
Цилиндры ламельные фольгированные CUTWOOL®CL-LAM изготавливаются из минеральной базальтовой ваты на синтетическом связующем c внешним покрытием алюминиевой фольгой армированной стеклосеткой согласно ТУ 5762-002-89646568-2013
Маркировка:
| CUTWOOL®CL-LAM М100-720.100.1000, ТУ 5762-002-89646568-2013, где: |
| CL - условное обозначение цилиндров теплоизоляционных; |
| LAM условное обозначение ламельных цилиндров; |
| М100 - марка изделия; |
| 720 - диаметр трубопровода (мм); |
| 100 - толщина изоляции (мм); |
| 1000 - длина цилиндра (мм). |
Технические характеристики:
| Размеры цилиндров: | |
| Длина (мм) | 500, 1000; |
| Диаметр (мм) | от 57 до 1420; |
| Толщина (мм) | от 20 до 150; |
| Плотность*, кг/м3 | от 75 до 200; |
| Теплопроводность, Вт/мК | 0,032 |
| Группа горючести | Г1 |
| Температура применения* | от -180 до +250; |
* стандартная температура применения +4000С, более по спецзаказу.
ПРИМЕНЕНИЕ
Ламельные цилиндры CUTWOOL®CL-LAMиз базальтовой ваты предназначены для теплоизоляции различных форм поверхностей промышленного оборудования и технологических трубопроводов, емкостей и резервуаров всех отраслей промышленности и ЖКХ с рабочей температурой транспортируемых или хранимых продуктов от -196°С до +250°С в зависимости от марки цилиндров.
Алюминиевая фольга не является защитным покрытием и не может оказывать защиту цилиндров от механических повреждений. Цилиндры кашированные алюминиевой фольгой без устройства защитного покрытия допускается применять только для изоляции трубопроводов, расположенных внутри помещения.
Областью применения цилиндров ламельных CUTWOOL®CL-LAM из минеральной ваты являются:
- трубопроводы горячего и холодного водоснабжения;
- трубопроводы тепловых сетей;
- трубопроводы с перегретым паром;
- дымовые трубы и дымоходы;
- промышленное оборудование и технологические трубопроводы.
Ламельные цилиндры CUTWOOL®CL-LAMимеют всю необходимую разрешительную документацию (сертификат соответствия ГОСТ Р, пожарный сертификат) и могут применяться в любых климатических районах на всей территории РФ без каких либо ограничений.
СВОЙСТВА
Теплопроводность
Минераловатные изделия CUTWOOL® являются высокоэффективным теплоизоляционным материалом. Высокое сопротивление теплопередачи достигается за счет удержания большого количества воздуха в неподвижном состоянии внутри утеплителя при помощи тесно переплетенных тончайших и гибких волокон минеральной ваты. Благодаря низкой теплопроводности и высокому сопротивлению теплопередаче, минераловатные изделия CUTWOOL® позволяют эффективно сберегать тепло и поддерживать желаемую температуру.
Гидрофобность
Теплоизоляционные изделия CUTWOOL® из минеральной ваты устойчивы к воздействию воды, так как созданы из камня. Все теплоизоляционные элементы обработаны гидрофобизирующими добавками, придающими утеплителю водоотталкивающие свойства.
Долговечность
Изделия CUTWOOL® производится из горных пород базальтовой группы и имеют хорошую устойчивость к внешним воздействиям. Изделия сохраняют свои эксплуатационные свойства в течение 50 лет, что обусловлено, как характеристиками отдельного волокна, так и работой всего конструктива, каркаса из хаотично направленных и переплетённых между собой волокон (96-99%) и скрепляющих их связующего (1-4%). Применение специальных добавок (гидрофобизаторов, промоутеров адгезии) существенно увеличивает показатели долговечности и эффективности теплоизоляционной продукции CUTWOOL®.
Прочность
Высокая устойчивость минераловатных изделий CUTWOOL® к механическим нагрузкам обеспечивается свойствами как волокна, так и структурой минеральной ваты - превосходно работает «каркас» из тесно переплетённых и хаотично ориентированных по всем направлениям волокон. Прочностные свойства находятся так же в прямой зависимости от таких параметров как плотность материала и количество связующего.
Пожаробезопасность
Природные каменные минералы, которые являются основой для производства минеральной базальтовой ваты относятся к категории негорючих, поэтому теплоизоляционные изделия CUTWOOL® являются полностью негорючими материалами. Минераловатный утеплитель CUTWOOL® при пожаре полностью сохраняет свои физико-механические свойства и огнепреграждающую способность. Огнестойкость продукции способна обеспечить дополнительное время, необходимое для эвакуации людей, документов и имущества, а так же значительное время сдерживать распространение огня и защитить конструкции от деформации и разрушения.
Экологичность
Основным сырьём для получения минерального волокна служит каменное сырьё базальтовой группы (базальт, порфирит, габбро-диабазы и т.п). Оно является самым распространённым классом минералов, входящих в состав земной коры и представляет собой не что иное, как застывшую, вышедшую на поверхность или оставшуюся в толще земли вулканическую лаву - это материал полностью природного происхождения. Минераловатный утеплитель CUTWOOL® - полностью безвреден для здоровья человека.
РЕКОМЕНДАЦИИ
Цилиндры CUTWOOL®CL-LAMтранспортируются в развернутом виде, в виде плоских плит. Каждая пачка упаковывается в термоусадочную пленку.
Упакованные цилиндры хранить в сухом, хорошо проветриваемом помещении. Допускается хранение пачек на открытом воздухе при условии исключения попадания на упаковку каких либо атмосферных осадков.
Монтаж тепловой изоляции на трубопроводе начинать от фланцевого соединения. Цилиндры CUTWOOL®CL-LAM установить вплотную друг к другу с разбежкой горизонтальных швов и закрепить на трубопроводе бандажами. Рекомендуется устанавливать по два бандажа на одно изделие. Интервал между бандажами 500 мм. Бандажи закрепляются пряжками. В случае повреждения алюминиевой фольги в процессе ведения монтажных работ, места проколов и разрывов проклеиваются скотчами или герметизирующими материалами.
В качестве защитного покрытия рекомендуется использование оболочек из оцинкованной стали CUTWOOL®ZNC. Цилиндры CUTWOOL®CL-LAM без устройства защитного покрытия допускается применять только для изоляции трубопроводов, расположенных внутри помещения.
| Производитель | Cutwool |
