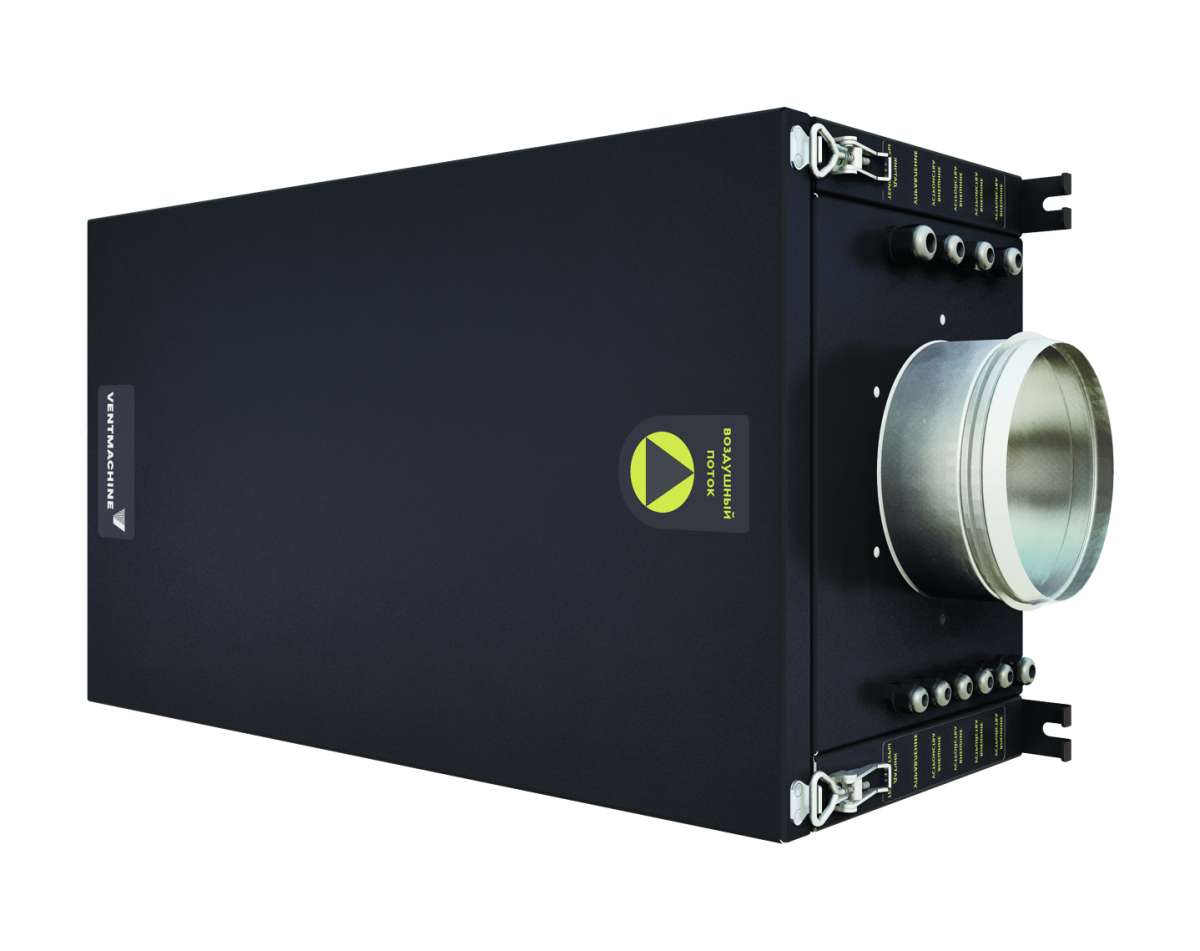

Компактная приточная установка Colibri 500
Приточная вентиляционная установка “Colibri 500” применяется в системах вентиляции для помещений до 200м², например офисы, кафе, рестораны, магазины. Бесшумная работа. Максимальная комплектация. Удобна в монтаже и обслуживании.
Отличительные особенности
- Компактные размеры (минимальные в своём классе)
- Низкий уровень шума
- Интеллектуальная система управления
- Полупроводниковые пожаробезопасные керамические нагреватели
- Регулировка количества подаваемого воздуха
- Автоматическое регулирование заданной температуры
- Вентилятор с встроенными амортизаторами
- Встроенный воздушный клапан с электроприводом и возвратной пружиной, принудительно закрывающей клапан при обесточивании установки
- Дистанционный пульт управления
- Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
- Максимально возможная комплектация вентиляционного агрегата
- Рычаги фиксации пылевого фильтра
- Облегчённый демонтаж блока автоматики с нагревателями для сервисного обслуживания
- Тепло-звукоизоляция корпуса с использованием пенополиуретановых плит толщиной 25 мм и синтетического волокнистого материала 50мм отлично сохраняет тепло и удерживает шум
- Монтажные крепления, позволяющие легко производить монтаж даже одному человеку
PTC нагреватели фирмы DBK (Германия):
В оборудовании применяются керамические PTC нагреватели. Преимущества перед обычными ТЭНовыми нагревателями:
- долговечность;
- энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры керамики;
- экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества);
Технические характеристики
| K500.220в.ZENTEC (K500.220в.GTC) |
Мощность нагревателей, кВт | 4 (две ступени, 2+2 кВт) | |
| Кабель электропитания, мм² | 3 × 2,5 | ||
| Рекомендованный автоматический выключатель для электропитания | 25А | ||
| K500.380в.ZENTEC (K500.380в.GTC) |
Мощность нагревателей, кВт | 4 (без ступеней) | |
| Кабель электропитания, мм² | 5 × 1,5 | ||
| Рекомендованный автоматический выключатель для электропитания | 16А | ||
| Производительность, м³/час | 125 – 500 | ||
| Уровень шума на выходе, dBA | 30 – 37 | ||
| Степень очистки воздуха | Пылевой фильтр | EU4 | |
| Класс защиты | IP 44 | ||
| Габаритные размеры, мм | 773 × 394 × 294 | ||
| Вес, кг | 20 | ||
| Размещение | Внутреннее / Наружное | ||
| Монтажное положение | Без ограничений | ||
| Интервал задания температуры приточного воздуха, °C | +10…+30 | ||
| Управление внешним устройством | ~ 220/230В, 2А | ||
| Кабель пульта управления | UTP 2 × 2 × 0,5 (две витые пары) |
||
| Условия эксплуатации: | Температура наружного воздуха, °С | -26 / +50 | |
| Режим работы | Непрерывный | ||
| Комплект автоматики | ZENTEC | GTC | |
| Количество скоростей вентилятора | 7 | 10 | |
| Подключение внешнего/вытяжного ЕС-вентилятора |  |
|
|
| Подключение внешнего датчика СО2 / RH |  |
|
|
| Подключение внешнего ККБ | |
|
|
| Датчик влажности воздуха в пульте | |
|
|
| Индикация температуры наружного воздуха | |
|
|
| Индикация комнатной температуры воздуха | |
|
|
| Подключение к «Умному дому» (RS485) | |
|
|
| Таймер | |
|
|
Модификации
 |
 |
|||
| Zentec | GTC | |||
| Модель | K500.220.ZENTEC | K500.380.ZENTEC | K500.220.GTC | K500.380.GTC |
| Напряжение питания, В/Гц | 1 фаза 220-230/50-60 |
3 фазы 380-400/50-60 |
1 фаза 220-230/50-60 |
3 фазы 380-400/50-60 |
Габаритные размеры
Состав изделия
Встроенная система автоматики
| Тип автоматики | Zentec | GTC |
| Пульт управления | ||
| Тип дисплея | Монохромный, 3.5″ | Цветной, сенсорный, 3.5‛, 320х240 |
| Пользовательское меню “настройки” (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса). | |
|
| Язык интерфейса | Английский | Английский / Русский |
| Основные функции автоматики | ||
| Переключение скоростей вентилятора | |
|
| Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С | |
|
| Защита от перегрева калорифера | |
|
| Ступенчатое подключение нагревательных секций калорифера для уменьшения “бросков” тока в процессе терморегулирования | |
|
| Контроль состояния датчиков на обрыв и короткое замыкание | |
|
| Подключение к системе “умный дом” * по стандартному протоколу Modbus RTU |
|
|
| Таймер | Недельный, до 9 многозначных команд (день недели, скорость, температура, время, вкл/выкл) |
Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки |
| Автономное питание часов | до 7 часов |
|
| Отображение графика изменения температур в процессе функционирования установки | |
|
| Функция “Северный старт” – последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха. | |
|
| Функция “Понижение скорости”. В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной. | |
|
| Функция “Рестарт” – “Автоматический запуск системы”. При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания. | |
|
| Возможность подключения внешнего устройства. U=220V, Imax=1A Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами. |
|
|
| Возможность управления внешним/вытяжным ЕС-вентилятором | |
|
