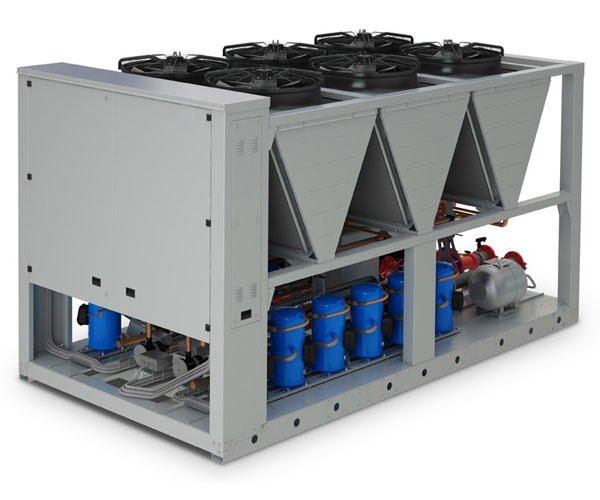

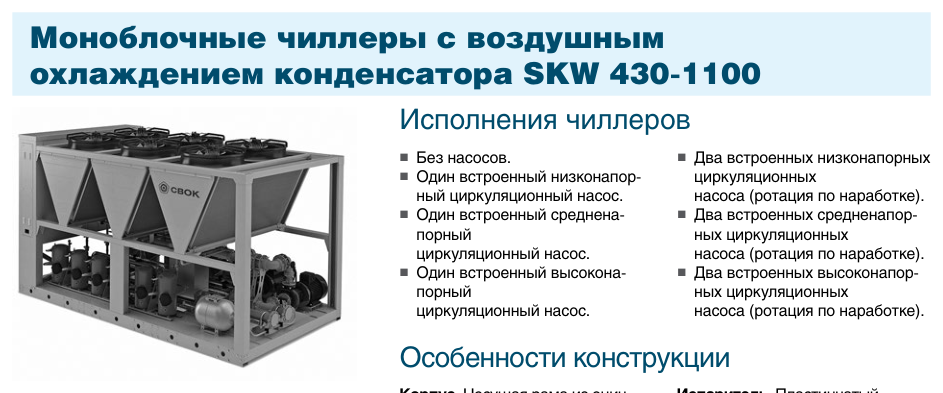

Моноблочные чиллеры с воздушным охлаждением конденсатора SKW 430-1100
Исполнения чиллеров
- Без насосов.
- Один встроенный низконапорный циркуляционный насос.
- Один встроенный средненапорный циркуляционный насос.
- Один встроенный высоконапорный циркуляционный насос.
- Два встроенных низконапорных циркуляционных насоса (ротация по наработке).
- Два встроенных средненапорных циркуляционных насоса (ротация по наработке).
- Два встроенных высоконапорных циркуляционных насоса (ротация по наработке).
Общее описание
- Тип исполнения — только охлаждение.
- Хладагент: фреон R410A.
- 11 типоразмеров холодопроизводительностью от 401 до 1 046 кВт.
- Максимально возможное содержание гликоля в смеси хладоносителя составляет 40% (для исполнений со встроенным насосом).
Особенности конструкции
Корпус. Несущая рама из оцинкованной стали с порошковым полиэфирным покрытием. Высокая стойкость корпуса к внешним атмосферным воздействиям. Удобный доступ к внутренним компонентам.
Компрессоры. Спиральные трехфазные компрессоры с подогревом картера и встроенной защитой двигателя от перегрузки.
Испаритель. Пластинчатый медно-паяный теплообменник из нержавеющей стали AISI 316. Два независимых контура на стороне хладагента и один на стороне воды.
Конденсатор. Высокоэффективный алюминиевый микроканальный теплообменник, устойчивый к коррозии и имеющий небольшой вес.
Отличительные особенности
Большое количество ступеней регулирования холодопроизводительности позволяет отказаться от применения дополнительных внешних аккумулирующих емкостей. Высокий холодильный коэффициент и минимальное энергопотребление при частичных нагрузках.
Использование высокоэффективных микроканальных теплообменников конденсатора позволило снизить габариты и вес разработанных чиллеров, а также минимизировать заправку хладагентом.
Алгоритм управления чиллером обеспечивает стабильную работу компонентов холодильного контура в расчетных режимах эксплуатации, а также равномерную наработку компрессоров и насосов.
Большой выбор встроенных насосов с разными напорными характеристиками позволяет оптимально подобрать модификацию гидромодуля под необходимые характеристики сети.
Отсутствие необходимости во внешней гидравлической насосной станции.
Тестирование всех параметров работы чиллера производится на уникальном высокоточном заводском стенде.
Все выпускаемые модели поставляются заправленные хладагентом.
Блок управления
В состав блока управления входят следующие компоненты: главный выключатель с устройством блокировки дверей, автоматические выключатели для всех компрессоров и цепей управления, реле контроля фаз, свободно-программируемый контроллер со встроенным дисплеем.
Контроллер. Постоянная индикация состояния чиллера: заданная и фактическая температуры хладагента, процент нагрузки на чиллер, работа/авария/блокировка. Ротация компрессоров и насосов по наработке моточасов, ведение журнала аварийных состояний с датой и временем возникновения, ведение журнала с наработкой моточасов компрессоров и насосов, возможность включения насоса во время остановки холодильного контура, недельный таймер. Дополнительная комплектация выносной панелью управления с возможностью дистанционного изменения параметров и режимов работы. Полный доступ и отображение всех меню контроллера. Возможность подключения к системе диспетчеризации зданий BMS: RS 485 (Modbus). Русифицированный интерфейс.
Холодильный контур. Компоненты: датчики высокого и низкого давления, фильтр-осушитель, смотровое стекло, электронный расширительный вентиль.
Водяной контур. Контур собран на разъемных грувлочных соединениях. Включает в себя: датчики температуры входящего и выходящего теплоносителя, дифференциальное реле давления.
