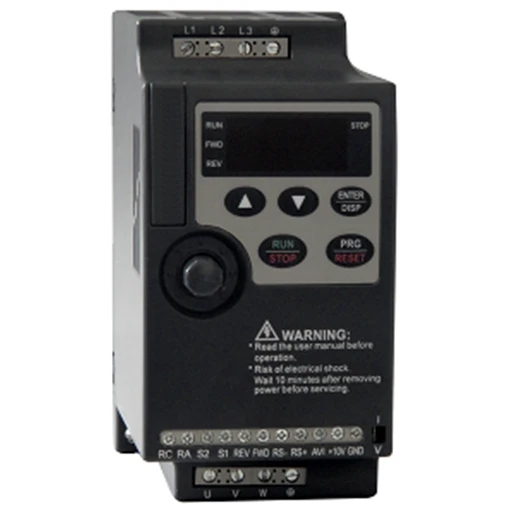

Частотные преобразователи IDS Drive серии Z

Частотные преобразователи IDS Drive серии Z
Частотные преобразователи IDS Drive серии Z
Преобразователь серии Z- компактная универсальная модель, предназначенная для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.).

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание
Детали

Частотные преобразователи серии Z.

Преобразователь серии Z- компактная универсальная модель, предназначенная для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.). Преобразователя данной серии имеют возможность крепления на ДИН-рейку
  • Диапазон регулировки выходной частоты - 0,1…400 Гц.
  • Перегрузочная способность - 150% номинального момента в течение 60с.
  • Встроенный PID-регулятор.
  • Последовательный интерфейс RS-485 (протокол Modbus).
  • Встроенный пульт управления
  • 4 цифровых многофункциональных программируемых входов.
  • 2 аналоговых входа (4-20мА, -10/+10В).
  • 1 релейный и 1цифровой (с открытым коллектором).
  • 1 аналоговый выход для подключения стрелочного прибора.
  • Возможность крепления на ДИН-рейку
Характеристики IDS Drive серии Z
Пункт Серия «Z»
Вход Номинальное напряжение и частота. Одна фаза 220V AC, 50/60 Hz Три фазы 380V AC, 50/60 Hz
Выход Напряжение 0~220V AC 0~380V AC
Частота 0,1~400Hz
Способ управления Скалярный, V/F
Отображение Заданная частота, выходная частота, выходной ток, направление вращения, скорость вращения, ошибку, и т.д.
Основные функции Разрешение установки частоты Цифровая настройка: 0.01Hz, аналоговая настройка: 0.1% максимальной выходной частоты
Точность выходной частоты 0.01Hz
Управление V/F Кривая V/F свободно устанавливается для различных нагрузок.
Контроль за вращающим моментом Автоматическое: повышение момента может быть установлено автоматически согласно фактической нагрузке; Ручное: 0.0~20.0%.
Многофункциональный вход 4 многофункциональных входных терминалов для управления вход скоростью с 15 шагами, 4 программируемые операции, ускорение и замедление с 4 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д.
Многофункциональный выход 1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности и программируемой операции, и т.д.
Ускорение/замедление 0~999.9s отдельная установка времени ускорения / замедления.
Дополнительные функции Встроенный ПИД контроль, стандартная функция коммуникации RS485 и выбираемое автоматическое регулирование напряжения; Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через манипулятор, настройка через RS485 и вверх/вниз настройка, и т.д.
Защитные функции Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения; Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д.
Условия эксплуатации Температура: -10С ~ 40С (без инея) Влажность: ниже 95% (без конденсата) Высота: ниже 1000 м. Вибрация: ниже 0.5G
Структура Способ охлаждения: принудительное воздушное охлаждение.
Спецификация рекомендованного оборудования
Модель Напряжение питания Мощность двигателя (кВт) Мощность KVA Вых. ток в А Ток 60s в А
Z401T2B 1ph 220V AC-50/60Hz 0.4 1.0 2.5 3.75
Z751T2B 1ph 220V AC-50/60Hz 0.75 2.0 5.0 7.50
Z152T2B 1ph 220V AC-50/60Hz 1.5 2.8 7.0 10.50
Z222T2B 1ph 220V AC-50/60Hz 2.2 4.5 11.0 16.50
Z751T4B 3ph 380V AC-50/60Hz 0.75 2.2 2.7 4.05
Z152T4B 3ph 380V AC-50/60Hz 1.5 3.2 4.0 6.00
Z222T4B 3ph 380V AC-50/60Hz 2.2 4.0 5.0 7.50
Z402T4B 3ph 380V AC-50/60Hz 4.0 6.8 8.6 12.90
Z552T4B 3ph 380V AC-50/60Hz 5.5 10.0 12.5 18.75
Z752T4B 3ph 380V AC-50/60Hz 7.5 14.0 17.5 26.25
Z113T4B 3ph 380V AC-50/60Hz 11 19 24 36
Z153T4B 3ph 380V AC-50/60Hz 15 26 33 49.5
Z183T4B 3ph 380V AC-50/60Hz 18.5 32 40 60
Z223T4B 3ph 380V AC-50/60Hz 22 37 47 70.5
Z303T4B 3ph 380V AC-50/60Hz 30 50 60 80.4
Ток, A 2.5
Производитель IDS Drive
Мощность, кВт 0.4
Серия Z
