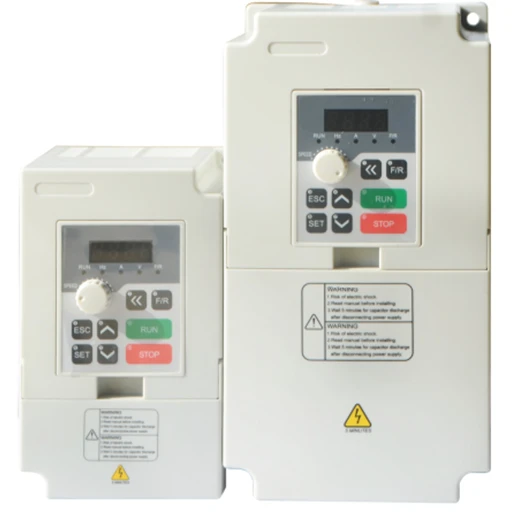

Частотные преобразователи IDS Drive серии A
Преобразователь частоты серии А – компактная многофункциональная модель, предназначенная для работы в технологическом (транспортирующие механизмы, экструдеры, миксеры, насосы, вентиляторы и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.).
Серия А имеет в богатый функционал управления электродвигателем, который позволяет удовлетворить все современные требования к управлению электроприводом.
Наименование | A серия |
Режим управления | V/F управление кривой |
Входная мощность | 380В мощность: 380±15% 220В мощность: 220±15% |
Четыре цифровых дисплея и Индикатор состояния | Отображение частоты, тока, скорости вращения, напряжения, счетчика, температуры, прямого/обратного вращения, неисправности и т.д. |
Коммуникации управления | RS-485 |
Рабочая температура | -10~40°C |
Влажность | Относительная влажность от 0 до 95% (без конденсации) |
Вибрация | Не более 0.5G |
Контроль частоты | Пределы 0.1~1000.0 Hz |
Точность Цифровой тип управления: 0,01%; Аналоговый тип управления: 0,1% |
|
Установка разрешения Цифровой тип управления: 0,01 Гц; Аналоговый тип управления: 1% от максимальной рабочей частоты |
|
Выходное разрешение 0.01 Гц |
|
Режим настройки клавиатурой Установка напрямую || ▲ || |
|
Аналоговый режим настройки Внешнее напряжение 0-5V, 0-10V, 4-20mA, 0-20mA. |
|
Другие функции Три частоты скачкообразного изменения (нижний предел частоты, частота запуска и частота остановки) могут быть установлены соответственно |
|
Общий контроль | Контроль ускорения / замедления 4 настраиваемых времени ускорения / замедления (0,1-6500 секунд) |
Режим управления двигателем V/F векторное управление |
|
Управление моментом Крутящий момент может быть установлен с максимальным увеличением 10,0%, и может достигать 150% при запуске на частоте 1,0 Гц. |
|
Многофункциональные входные клеммы 6 программируемых входов : 8 участков управления скоростью, запуск программы, 4 участка ускорения / замедления, функция ВВЕРХ, ВНИЗ, счетчик, внешний аварийный останов и т.д. |
|
Многофункциональные выходные клеммы 1 программируемый выход; привод работает, нулевая скорость, счетчик, внешнее исключение, запуск программы и другие индикации, а также сигнал тревоги. |
|
Другие функции Автоматическое регулирование напряжения (AVR), торможение или свободный останов, торможение постоянным током, автоматический сброс и перезапуск, отслеживание частоты, управление программой ПЛК, поперечное управление, управление тягой, автоматический режим энергосбережения, регулировка несущей частоты (до 20 кГц) и т.д. |
|
Функции защиты | Защита от перегрузки Реле защиты электродвигателя (постоянный момент: 150% в минуту, вентиляторы: 120% в минуту). |
Предохранитель В случае срабатывания предохранителя двигатель останавливается |
|
Перенапряжение 220В: DC напряжение>390В 380В: DC напряжение>800В |
|
Пониженное напряжение 220В: DC напряжение<200В 380В: DC напряжение<400В |
|
Перезапуск после временной остановки Перезапуск после кратковременной остановки через режим отслеживания частоты |
|
Предотвращение потери скорости Предотвращение потери скорости во время ускорения / замедления |
|
Короткое замыкание на выходе Электронная схема защиты |
|
Другие функции Защита от перегрева радиатора, защита на реверсе, прямой запуск после срабатывания, сброс ошибки, блокировка параметров и т.д. |
Модельный ряд.
Модель | Входное напряжение | Мощность (кВт) | Полная мощность (KVA) | Выходной ток (A) | Мощность мотора (кВт) |
A751T2B | Single-phase 220V 50Hz |
0.75 | 2.0 | 5.0 | 0.75 |
A152T2B | 1.5 | 2.5 | 7.0 | 1.5 | |
A222T2B | 2.2 | 4.4 | 11 | 2.2 | |
A222T2B | 3.7 | 6.8 | 17 | 3.7 | |
A751T4B | Three-phase 380V 50Hz |
0.75 | 2.2 | 2.7 | 0.75 |
A152T4B | 1.5 | 3.2 | 4.0 | 1.5 | |
A222T4B | 2.2 | 4.0 | 5.0 | 2.2 | |
A372T4B | 3.7 | 6.8 | 8.5 | 3.7 | |
A552T4B | 5.5 | 10 | 12.5 | 5.5 | |
A752T4B | 7.5 | 14 | 17.5 | 7.5 |
