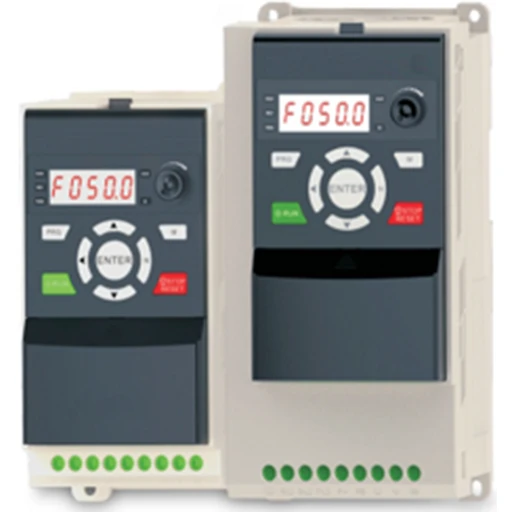

Частотные преобразователи IDS Drive C
Преобразователь частоты серии C – компактная многофункциональная модель, предназначенная для работы в технологическом (транспортирующие механизмы, миксеры, насосы, вентиляторы и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата, кондиционирования и т.п.).
Помимо богатого функционала управления электродвигателем, который позволяет удовлетворить все современные требования к управлению электроприводом серия С имеет возможность выбора модулей с различными наборами клемм управления, портов связи и возможностями беспроводной связи.
| Позиция | Описание | |
| Вход | Номинальное напряжение/частот | 3фазы: 380В~440В , 50Гц/60Гц 1фаза: 200В~240В , 50Гц/60Гц |
| Допустимое напряжение | 3фазы: 320В~460В ; 1фаза: 180В~260В; коэффициент дисбаланса напряжения: <3% ; частоты: ±5% |
|
| Выход | Напряжение | 0 ~ Номинальное входное напряжение |
| Частота | 0Гц ~ 1000Гц | |
| Перегрузочная способность | 150% номинального тока 60 с, 180% номинального тока 2 с | |
| Контроль производительности | Режим управления | V/F, SVC – Sensorless vector control |
| Режим модуляции | SVPMW | |
| Тип двигателя | Асинхронный двигатель, синхронный двигатель, однофазный двигатель (перед использованием проконсультируйтесь с производителем) | |
| Пусковой момент | 1Гц/150% | |
| Диапазон скорости | 1:100(SVC) | |
| Точность частоты | Цифровая установка: максимальная частота ± 0,01%; аналоговая установка: максимальная частота ± 1%; |
|
| Разрешение по частоте | Цифровая установка: 0,1 Гц; аналоговая установка: максимальная частота ± 1%; |
|
| Кривая ускорения / замедления | Линейная / S-кривая | |
| Быстрое ограничение тока | Быстрое ограничение тока в пределах текущего значения защиты, для обеспечения безопасности оборудования | |
| Беспрерывная работа при мгновенном выключении питания | Беспрерывная работа при мгновенном выключении питания, автоматическое снижение частоты | |
| Операционные функции | Источник команды | Клавиатура, клеммы управления, протокол связи |
| Источник заданного значения | Цифровой, аналоговый, многоскоростной режим, протокол связи | |
| Поддержка основных настроек + ПИД | Цифровой, аналоговый, многоскоростной режим, протокол связи | |
| Панель оператора | Светодиодный дисплей | Может отображать: выходную частоту, выходное напряжение, выходной ток, напряжение на шине постоянного тока, отображает значение 1, отображает значение 2, ошибку, сигнал аварии |
| Внешняя клавиатура | Да | |
| Функции защиты | Защита от перегрузки по току, защита от перенапряжения, защита от слишкам низкого напряжения, защита от перегрева, защита от перегрузки, защита от потери фазы, защита от утечки на землю и т.д. | |
| Окружающая среда | Безопасная среда хранения | В помещении, вдали от прямых солнечных лучей, без пыли, без агрессивных газов, без горючих газов, без масляного тумана, без паров, без капель, без соленой среды, и т.д. |
| Высоты | При использование преобразователя частоты на высоте более 1000М, должен быть запас по мощности не менее 10% | |
| Температура окружающей среды | -10 °C ~ +40 °C (при температуре окружающей среды около 40°C ~ 50°C, пожалуйста, уменьшите нагрузку) | |
| Влажность | Относительная влажность 5% ~ 95%, без конденсата | |
| Температура хранения | -40°C ~ +70°C | |
Модельный ряд.
| Типоразмер | Модель | Входное напряжение | Мощность (кВт) | Выходной ток (А) | Применяемый двигатель (кВт) |
| F1 | C751T2B | 1фаза 220В | 0,75 | 5,0 | 0,75 |
| C152T2B | 1фаза 220В | 1,5 | 7,0 | 1,5 | |
| F2 | C222T2B | 3фазы 220В | 2,2 | 12,5 | 2,2 |
| F3 | C372T2B | 3фазы 220В | 3,7 | 15,2 | 3,7 |
| F1 | C751T4B | 3фазы 380В | 0,75 | 3,0 | 0,75 |
| C152T4B | 3фазы 380В | 1,5 | 4,5 | 1,5 | |
| C222T4B | 3фазы 380В | 2,2 | 5,6 | 2,2 | |
| F2 | C402T4B | 3фазы 380В | 4,0 | 10,5 | 4,0 |
| F3 | C552T4B | 3фазы 380В | 5,5 | 14,0 | 5,5 |
| C752T4B | 3фазы 380В | 7,5 | 19 | 7,5 | |
| F4 | C113T4B | 3фазы 380В | 11 | 26 | 11 |
| C153T4B | 3фазы 380В | 15 | 33 | 15 | |
| F5 | C183T4B | 3фазы 380В | 18,5 | 40 | 18,5 |
| C223T4B | 3фазы 380В | 22 | 46 | 22 |
| Размеры преобразователя частоты серии С | |||||||
 |
Типоразмер | Размеры (мм) | |||||
| W (ширина) | Н (высота) | D (глубина) | A | B | d | ||
| F1 | 85 | 170 | 124 | 67,3 | 158 | 5 | |
| F2 | 97 | 194 | 133 | 85 | 184 | 5 | |
| F3 | 126 | 237 | 147 | 112 | 223 | 6 | |
| F4 | 168 | 298 | 160 | 154 | 283 | 6 | |
| F5 | 198 | 355 | 177 | 183 | 338 | 6 | |
