Описание

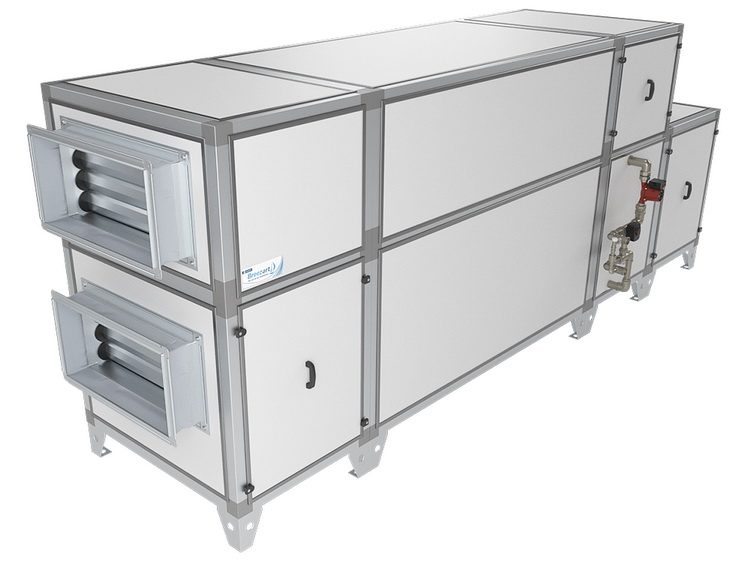

Приточно-вытяжная установка Breezart 8000 Aqua RP PB оснащена системой защиты рекуператора от обмерзания при низких температурах наружного воздуха, а также системой экспресс разморозки рекуператора. Часть нагретого приточного воздуха через регулируемый клапан возвращается на вход приточного канала рекуператора, поддерживая температуру на его входе не ниже заданной (обычно -10…-15°С). При этом производительность вытяжного вентилятора уменьшается на определенную величину для компенсации снижения расхода воздуха приточного канала и поддержания заданного баланса притока-вытяжки. Если же из-за неблагоприятных внешних условий, например, повышенной влажности вытяжного воздуха, обмерзание все же произошло, то температура воздуха на входе приточного канала рекуператора увеличивается до +10 °С. В результате потоки теплого приточного и вытяжного воздуха растапливают лед внутри рекуператора за несколько минут (приточный канал не обмерзает, поэтому здесь сохраняется нормальная скорость потока).
В процессе экспресс разморозки вентустановка не теряет своей функциональности и лишь снижает общую производительность, сохраняя баланс притока и вытяжки.
Также вентустановки оснащены байпасом для обхода рекуператора в теплое время года, когда рекуперация не требуется.
Вентустановки выполнены в каркасном исполнении на базе пластинчатых рекуператоров и комплектуются водяным калорифером. Изнутри корпус установок окрашен специальной теплоизоляционной краской на основе пустотелых стеклянных микросфер для исключения потерь тепла и предотвращения образования конденсата снаружи корпуса.
Вентустановки имеют напольное исполнение.
Характеристики
Тип установки: приточно-вытяжная
Нагреватель: водяной
Рекуператор: пластинчатый
Расход воздуха*: 6000 м3/час
Обслуживаемая площадь**: 2000 м2
EC – ЕС-вентилятор Ebmpapst (Германия)
C / FC – EC-вентилятор Sanmu / Longwell (КНР)
AC – AC-вентилятор EBMpapst (Германия)
Встроенная цифровая автоматика (MODBUS) с возможностью подключения к системе “умный дом”
Пульт управления с цветным сенсорным дисплеем
Удаленное управление (WEB-интерфейс)
Управление вентилятором по датчикам CO2 / VOC (опция)
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Управление увлажнителем
Управление вытяжным вентилятором
Воздушное отопление (опция CT)
VAV-совместимая вентустановка
Пластинчатый полипропиленовый противоточный рекуператор
Нагреватель водяной
Смесительный узел водяного нагревателя
Фильтр класса G4 на входе притока
Управление внешним ККБ и охладителем воздуха (опция)
Электрический/водяной (пропиленгликоль) предварительный нагреватель (опция)
Воздушный клапан на входе притока, с электроприводом, с возвратной пружиной
Термо- и шумоизолированный корпус
Особенности
 |
ЕС-вентиляторы (Ebmpapst, Sanmu, Longwell)— уменьшают энергопотребление за счет высокого КПД, высокого cos (φ) и низкой реактивной составляющей, дающей лишнюю нагрузку на электрическую сеть |
 |
АвтоматикаСистема цифровой автоматики JetLogic, выполненная на базе микропроцессора ARM Cortex-M3 с возможностью подключения к системе “УМНЫЙ ДОМ”. |
 |
VAV-системаВ результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей. |
 |
Цветной сенсорный пульт ДУПульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль. Удаленное управлениеДоступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface. |
 |
Управление вентилятором по датчикам CO2 | VOCВстроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО2 или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра.Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО2 или VOC) с главного экрана. |
 |
Керамический (PTC) нагреватель*Преимущества перед обычными ТЭНовыми нагревателями:долговечность; |
 |
Секция охлажденияПриточные установки Breezart со встроенным охладителем предназначены для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем. Компрессорно-конденсаторные блоки Lennox, MDV, Daikin, Mitsubishi Electric отличаются высокой производительностью, равномерным всасыванием и нагнетанием, высоким коэффициентом подачи и низким уровнем шума при работе. |
 |
Секция увлажнения (опция)В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки. |
 |
Воздушный клапан с электроприводомВозможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды. |
 |
Шумоизолированный корпусМежкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна высокой плотностью 100 кг/м2, что позволяет достичь высокого эффекта шумоподавления. |
 |
Фильтрация воздухаВ установках Breezart применяются разные типы фильтров:Сменный фильтр грубой очистки класса G4 |
