Подробное описание

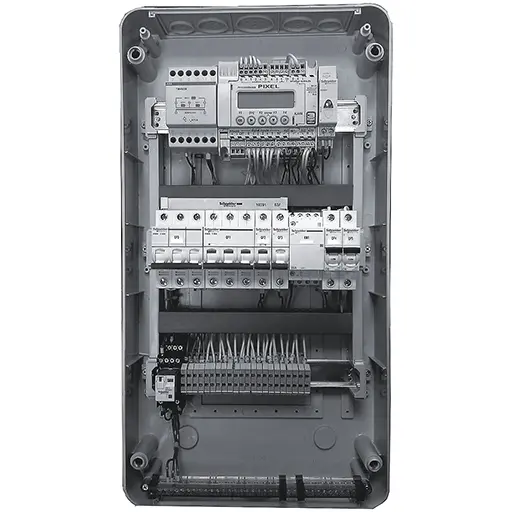

Блок управления SBU предназначен для управления работой систем вентиляции (центральными кондиционерами, канальными приточными установками, канальными вентиляторами, тепловыми завесами), применяется для комплексной защиты и управления системами вентиляции с водяным калорифером (нагрев), электрическим калорифером, водяным/фреоновым охлаждением или рециркуляцией.
В корпусе блока управления объединены:
• силовая часть: предназначена для управления сервоприводами воздушных клапанов, вентиляторами и циркуляционными насосами;
• управляющая часть: предназначена для управления автоматикой и защиты силовой части.
Изготавливается в навесном корпусе настенного исполнения:
• корпуса модульные пластиковые навесные c прозрачной крышкой компании Tekfor, степень защиты — IP65 при закрытой крышке и IP45 при открытой крышке;
• корпуса модульные металлические навесные, степень защиты — IP31 (IP54) при закрытой крышке.
Все элементы управления и индикации расположены:
• за прозрачной крышкой (пластиковые корпуса);
• на передней дверце блока (металлические корпуса).
Силовая часть блока состоит из автоматических выключателей, контакторов, реле, cветосигнальных индикаторов и клемм. В зависимости от заказанной вами конфигурации системы вентиляции, мы можем реализовать любые ваши проекты на свободно программируемом контроллере. В управлении всеми системами вентиляции используются контроллеры компаний Segnetics (Pixel), Zentec. Блоки управления SBU собираются на элементной базе IEK®.
Питание шкафов управления — 220В АС (+10%/-10%) 50 Гц с заземляющим проводом или 380 В АС (+10%/-10%) 50 Гц с нейтралью и заземляющим проводом в зависимости от модификации. Диапазон рабочих температур окружающей среды — от +5 до +40°С. Относительная влажность в помещении — 95%. Управляющие блоки предназначены для установки внутри помещений, в непыльной, сухой среде без химических веществ. Все блоки управления производства изготовлены на основе требований ТУ4862-002-68121117-2013.
Блок управления
Тип блока управления
P— блок управления с контроллером Pixel;
V— блок управления вентилятором (без контроллера);
Z— блок управления воздушной завесой (без контроллера);
Zt— блок управления с контроллером Zentec.
Вид нагревателя
W— водяной;E— электрический
Подключение первого вентилятора/внешнего устройства управления
1— однофазный;3— трехфазный.
Управление внешним устройством первого вентилятора (может отсутствовать).
Подключение второго вентилятора/внешнего устройства управления
1— однофазный;3— трехфазный;0— отсутствует.
Управление внешним устройством второго вентилятора (может отсутствовать).
Дополнительная опция — фреоновый охладитель (может отсутствовать).
Расширения
D— подключение роторного регенератора
F— подключение фреонового испарителя
N— подключение секции резервного вентилятора
P— подключение пластинчатого рекуператора
S— подключение камеры смешения
W— подключение водяного калорифера с узлом обвязки
W(3ф)— подключение водяного калорифера с трех-фазным узлом обвязки
E(число мощности/квт) — подключение электрического калорифера
G— подключение гликолевого рекуператора
REZ— подключение резервного двигателя
O— подключение увлажнителя
Y— подключение водяного охладителя
S— подключение секции рециркуляции/смешения
ПДУ— подключение пульта дистанционного управления
RU— подключение основной и резервной установки
H— подключение осушения в установке
Пом— подключение датчика в помещении
SBS— подключение бактерицидной секции
CO— работа системы по датчику CO
CO2— работа системы по датчику CO2
Функции блоков управления SBU
Стандартные
• ручной пуск и остановка из управляющего блока;
• подключение датчика температуры наружного воздуха;
• подключение датчика температуры приточного воздуха;
• подключение датчика температуры обратного теплоносителя;
• контроль состояния термоконтактов двигателей приточного и вытяжного вентиляторов;
• управление сервоприводом воздушного клапана
(230 В);
• защита двигателя циркуляционного насоса от перегрузки и короткого замыкания;
• пропорционально-интегральное управление приводом клапана теплоносителя;
• защита водяного калорифера от замерзания по температуре приточного воздуха (капиллярный термостат);
• защита водяного калорифера от замерзания по температуре обратного теплоносителя;
• защита фреонового охладителя от замерзания по температуре приточного воздуха (капиллярный термостат);
• защита электрического калорифера от перегрева;
• задержка отключения приточного вентилятора с электрическим калорифером (продувка ТЭНов);
• контроль загрязнения фильтров;
• отключение системы по сигналу пожарной сигнализации;
• индикация на жидкокристаллическом дисплее заданных и текущих параметров работы системы;
• световая индикация «работа»;
• ведение журнала аварийных событий;
• защита сервисного меню паролем.
Расширенные
• защита приточного и вытяжного вентиляторов реле перепада давления на вентиляторе (обрыв ремня);
• работа вентиляторов с частотным преобразователем;
• подключение датчика температуры воздуха в помещении (каскадное регулирование);
• подключение датчика температуры вытяжного воздуха;
• световая индикация «авария»;
• дистанционное управление блоком;
• управление сервоприводом воздушного клапана (24В);
• подключение дополнительных вентиляторов;
• двухступенчатое управление компрессорно-конденсаторным блоком;
• пятиступенчатое управление электрическим калорифером;
• управление камерой смешения;
• защита роторного регенератора или пластинчатого рекуператора от замерзания;
• управление поверхностным или паровым увлажнителем;
• работа по встроенному недельному таймеру;
• пропорционально-интегральное управление сервоприводом клапана водяного охладителя;
• пропорционально-интегральное управление заслонками регулируемой рециркуляции;
• пропорционально-интегральное управление заслонками;
• снижение частоты вращения вентиляторов, в случаях нехватки производительности нагревательных приборов;
• энергонезависимая память;
• поддержка Modbus и SCADA;
• поддержание качества воздуха и CO.
