Воздушный клапан SKD
Корпус и заслонка клапанов изготавливаются из стального оцинкованного листа. Заслонка клапанов SKD снабжена резиновым уплотнением, обеспечивающим плотное перекрывание канала; заслонка регулирующего клапана SKD (не предназначена для перекрывания канала) выполнена усеченной с боков, благодаря чему получена линеаризованная зависимость расхода воздуха через клапан в зависимости от угла поворота заслонки. Корпус клапана снабжён резиновыми уплотнениями для подсоединения воздуховодов или других элементов вентиляционной системы.
Управление воздушными клапанами осуществляется вручную с помощью рукоятки, позволяющей фиксировать заслонку в нужном положении или с помощью электрического привода.
Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации.
Аксессуары
Электропривод, подставка под электропривод.
Размеры: минимальный диаметр 100 мм, максимальный 1250 мм.
Техническая документация

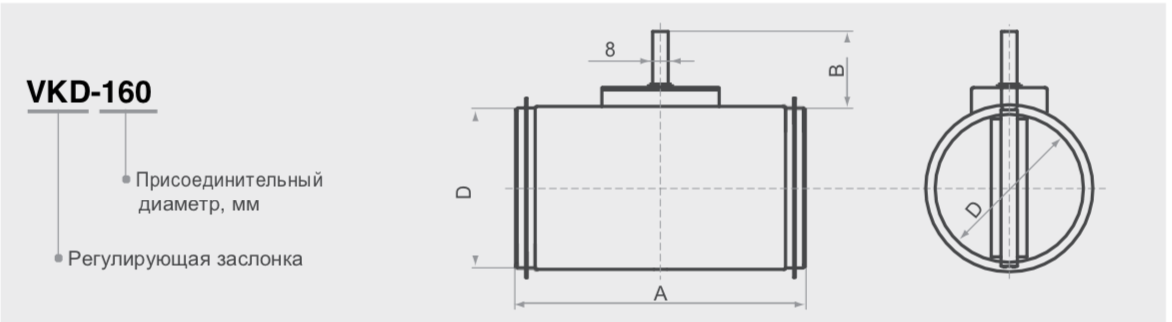

| Модель | А, мм | B, мм | D, мм | Масса, кг |
| VKD 100 | 200 | 140 | 100 | 0,36 |
| VKD 125 | 200 | 140 | 125 | 0,52 |
| VKD 160 | 200 | 140 | 160 | 0,73 |
| VKD 200 | 200 | 140 | 200 | 1,02 |
| VKD 250 | 260 | 140 | 250 | 1,49 |
| VKD 315 | 260 | 140 | 315 | 2,10 |
Графики
