Пластинчатые Шумоглушители ГП

Компактный пластинчатый шумоглушитель ГП снижает аэродинамический шум, возникающий в процессе работы вентиляторов и других агрегатов и элементов вентиляционных и кондиционерных систем

Подробные технические характеристики Шумоглушители пластинчатые ГП

Купить Шумоглушители пластинчатые ГП

Описание Пластинчатого Шумоглушителя ГП

В своей конструкции шумоглушитель пластинчатый ГП прямоугольный имеет вертикальные пластины. Они обладают звукопоглощающими свойствами и являются основными функциональными компонентами устройства. Пластины устанавливаются в корпус, изготовленный из тонких листов оцинкованной стали. Положение пластин — параллельно направлению воздушных потоков. Количество пластин у разных моделей варьируются.

Модельный ряд включает пластинчатые шумоглушители вентиляции ГП, отличающиеся по своим присоединительным и габаритным размерам. К выбору предлагаются модели длиной 1000 и 1500 мм. В стандартном исполнении снабжены пластинами, толщина которых составляет 200 мм. По индивидуальному заказу изготавливаются нестандартные модификации. В производстве используются пластины двух типов (ПШ, ОПШ).

Преимущества прямоугольных шумоглушителей ГП

Благодаря своей конструкции, пластинчатые устройства обладают значительно большей площадью шумоподавления, чем аналоги. При этом компактные размеры сохраняются. В числе достоинств:

  • высокая прочность конструкции,
  • безотказность при эксплуатации,
  • экологически чистые материалы изготовления,
  • простой монтаж.

Характеристики Пластинчатого Шумоглушителя ГП

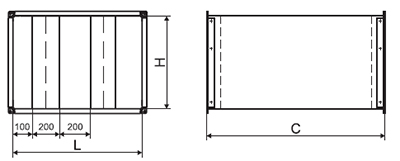

Габаритные и присоединительные размеры ГП
Габаритные и присоединительные размеры (мм)
Модель L Н C Модель L Н C
ГП 80-50/100 800 500 1000 ГП 80-50/150 800 500 1500
ГП 120-50/100 1200 500 ГП 120-50/150 1200 500
ГП 160-50/100 1600 500 ГП 160-50/150 1600 500
ГП 80-100/100 800 1000 ГП 80-100/150 800 1000
ГП 120-100/100 1200 1000 ГП 120-100/150 1200 1000
ГП 160-100/100 1600 1000 ГП 160-100/150 1600 1000
ГП 200-100/100 2000 1000 ГП 200-100/150 2000 1000
ГП 80-150/100 800 1500 ГП 80-150/150 800 1500
ГП 120-150/100 1200 1500 ГП 120-150/150 1200 1500
ГП 160-150/100 1600 1500 ГП 160-150/150 1600 1500
ГП 80-200/100 800 2000 ГП 80-200/150 800 2000
ГП 120-200/100 1200 2000 ГП 120-200/150 1200 2000
ГП 160-200/100 1600 2000 ГП 160-200/150 1600 2000

*Стандартно изготавливаются шумоглушители с толщиной пластин 200 мм.
По отдельной заявке изготавливаются шумоглушители нестандартных размеров.
Шумоглушители состоят из корпуса и шумоглушащих пластин типа ПШ и ОПШ.
Изготавливаются в двух комплектациях (см «пластины шумоглушащие»).

Снижение уровней звуковой мощности глушителями типа ГП
Толщина пластин, мм Расстояние между пластинами, мм Длина глушителя, мм Фактор свободной площади Снижение уровней звуковой мощности (дБ)   пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
200 200 1 000 50 1,5 3 12 18 15 12 9 3
1 500 2 5 18 25 20 15 12 11

Длину пластинчатого глушителя не следует принимать более 3 000 мм, чтобы избежать косвенного распространения звука. При большей длине глушители разделяют на две части, соединяя их между собой воздуховодами 800-1000 мм с гибкими вставками длиной 250-300 мм. Для уменьшения гидравлического сопротивления и уровня звуковой мощности шума, создаваемого при прохождении потока воздуха через пластинчатый шумоглушитель, со стороны входа воздуха перед пластинами устанавливаются обтекатели.
